传感器产线装载架组结构设计方案

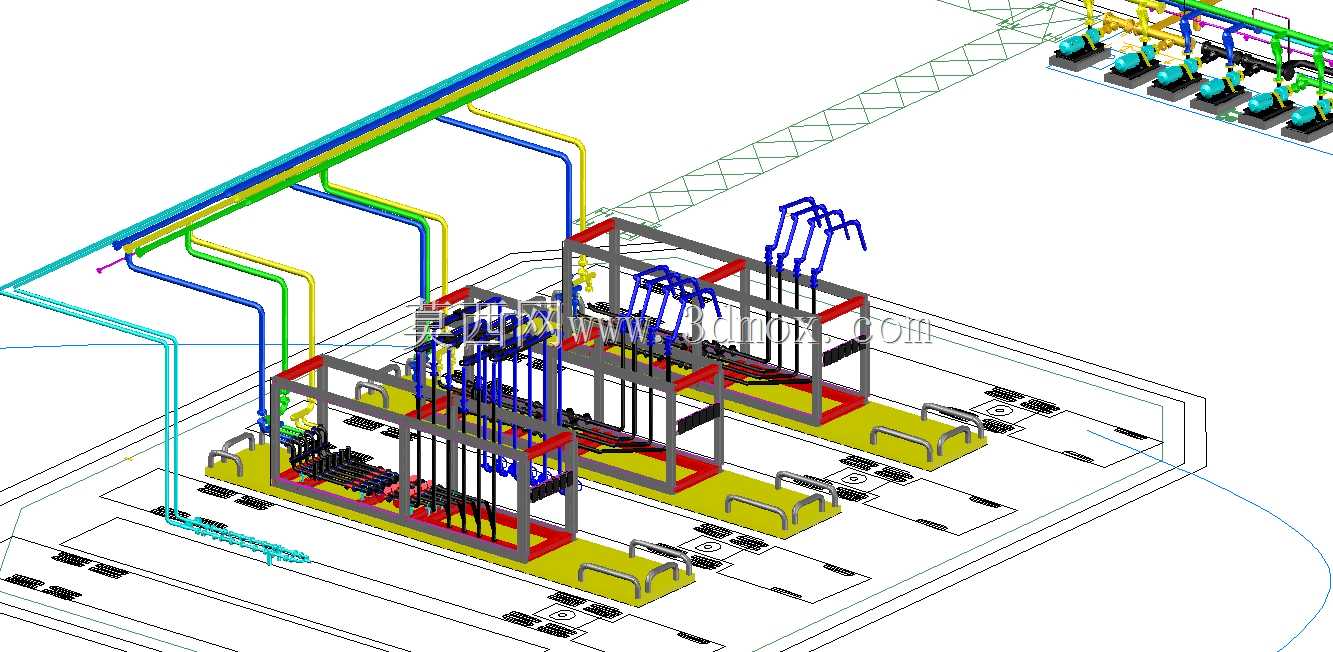

　　这套装载架组主要应用在传感器装配与检测的产线工位段，承担工位物料承载、管路规整、作业定位的核心作用，适配多工位并行的传感器组装作业场景，可匹配产线上方集中布设的气路、电路管线接驳需求，解决传统零散工位管线杂乱、物料摆放无固定区位的现场问题。从结构设计思路来看，整体采用框架式方通焊接作为主体承载结构，底部设置带定位槽的黄色承载基座，每个基座对应一个独立作业工位，基座上预留的把手结构方便工位模块的微调与后期维护移位，框架内侧分层设置管线固定卡扣，将不同介质、不同回路的管线按颜色区分后沿框架竖向、横向有序排布，避免管线交叉干涉，同时预留足够的管线弯曲半径，防止长期使用过程中管线出现折损漏气的问题。架体顶部设置与厂房桁架接驳的固定点位，

　　可直接对接产线顶部的集中供料、供气主管路，无需在地面额外布设管线，减少车间地面的管线占用，提升作业区域的通行安全性。从安装边界来看，整组架体采用并排双列布局，单组架体的横向跨度适配四个标准作业工位的排布宽度，纵向深度预留了作业人员的操作空间与物料临时周转区域，架体底部的安装脚座可根据车间地面的平整度进行高度微调，保证整组架体的水平度，避免工位上的精密检测工装出现倾斜偏差。架体上的红色标识条对应管线的危险回路与带电回路，给现场作业人员提供明确的视觉警示，框架的边角位置全部做倒圆角处理，避免作业过程中出现磕碰划伤的问题。在功能特性上，这套架组不仅承担工位的承载功能，还整合了管线分路的作用，每个工位对应的气路、

　　电路接口都从架体侧边的预留接口引出，作业人员无需跨工位拉扯管线，每个工位的管线长度刚好覆盖作业范围，减少管线冗余。架体的分层结构还可临时放置装配过程中的半成品传感器与工装夹具，每个工位的承载区域做了防滑处理，避免精密工件滑落磕碰。设计过程中充分考虑了产线后期的扩容需求，架体的侧边预留了扩展连接点位，后续产线增加工位时可直接拼接同规格架组，无需重新布设主路管线，大幅降低产线调整的施工周期与改造成本。整体结构的受力经过校核，框架方通的壁厚选型满足满载工位的承重需求，长期使用不会出现框架变形的问题，管线排布的间距符合工业管路布设的安全规范，不同压力等级的气路之间预留足够的安全距离，电路管线与气路管线分侧布设，避免管路泄漏影响电路安全。
