多工位可调式侧面定位挂装工装结构

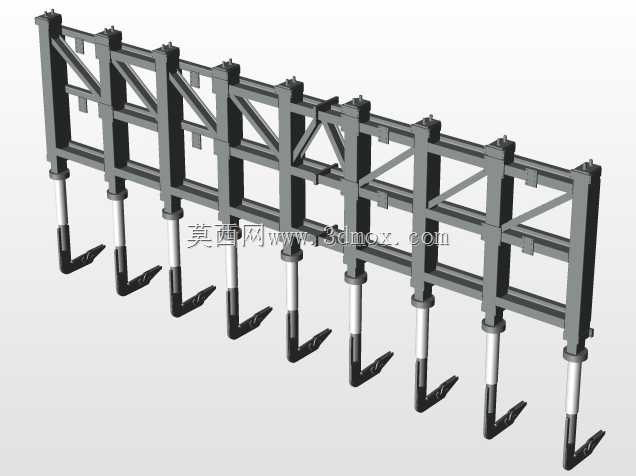

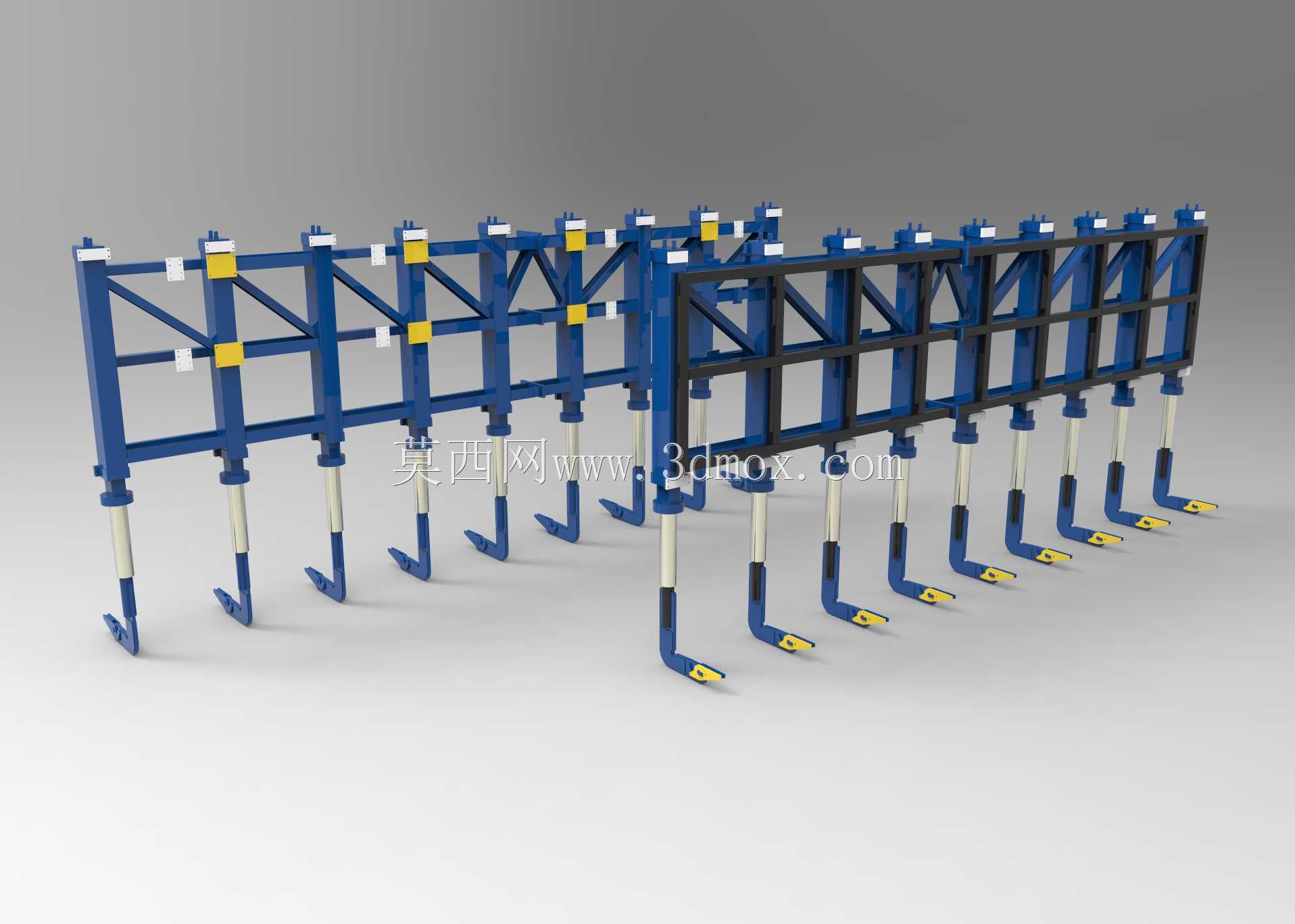

　　这套工装结构主要面向成组工件的侧面定位与悬挂装夹场景，常见于长条形型材、组焊件的表面处理、喷涂、装配周转工序，可同时承载多件同规格工件，配合生产线的悬挂输送链完成连续作业，避免工件在工序流转中发生磕碰、移位，也能保证各工件的作业面完全外露，无遮挡死角。从结构设计来看，整体采用模块化桁架式布局，主支撑框架为矩形钢管拼接的格构结构，横向设置多道连接横梁保证整体刚性，纵向间隔布置独立的装夹工位，每个工位的竖向支撑杆都配置了高度调节结构，可根据工件的悬挂高度需求调整伸出长度，适配不同尺寸规格的工件装夹需求。每个工位下端的L型挂钩采用耐磨钢材加工，挂钩端部设置了防滑限位结构，防止工件在输送或作业过程中从挂钩处滑脱，

　　挂钩与竖向支撑杆之间采用快拆连接结构，可根据工件的挂装点位更换不同形状的挂钩，拓展工装的适配范围。设计过程中优先考虑了安装边界的适配性，整体框架的顶部预留了与输送挂架连接的标准安装孔位，可直接匹配常规悬挂输送线的挂点间距，无需额外制作转接件；框架的横向宽度可根据生产线的通道宽度灵活调整工位数量，单组工装的工位间距经过反复校核，保证相邻工件装夹后不会发生干涉，作业人员可在相邻工位间顺畅完成上下件操作。竖向支撑杆上设置了多组定位凸块，可配合工件上的定位孔实现快速对位，装夹时无需反复调整工件位置，大幅提升上下件的作业效率。框架的斜向加强筋布置在受力集中的转角位置，可抵消工件悬挂产生的侧向弯矩，避免长期使用后框架发生变形，

　　所有杆件的连接位置都采用满焊工艺处理，焊缝打磨平整，防止挂渣、积液在后续表面处理工序中影响工件质量。这套工装的支撑脚可根据现场地面的平整度微调高度，在离线预装、暂存工位使用时可直接平稳放置在地面上，无需额外固定，兼顾在线生产与离线周转的使用需求。每个挂钩的承重经过载荷校核，可满足常规中小型金属工件的悬挂承重要求，整体结构无多余突出部件，避免在流转过程中勾挂周边设备或管线。
