马佐特滑道储液撬装管路系统

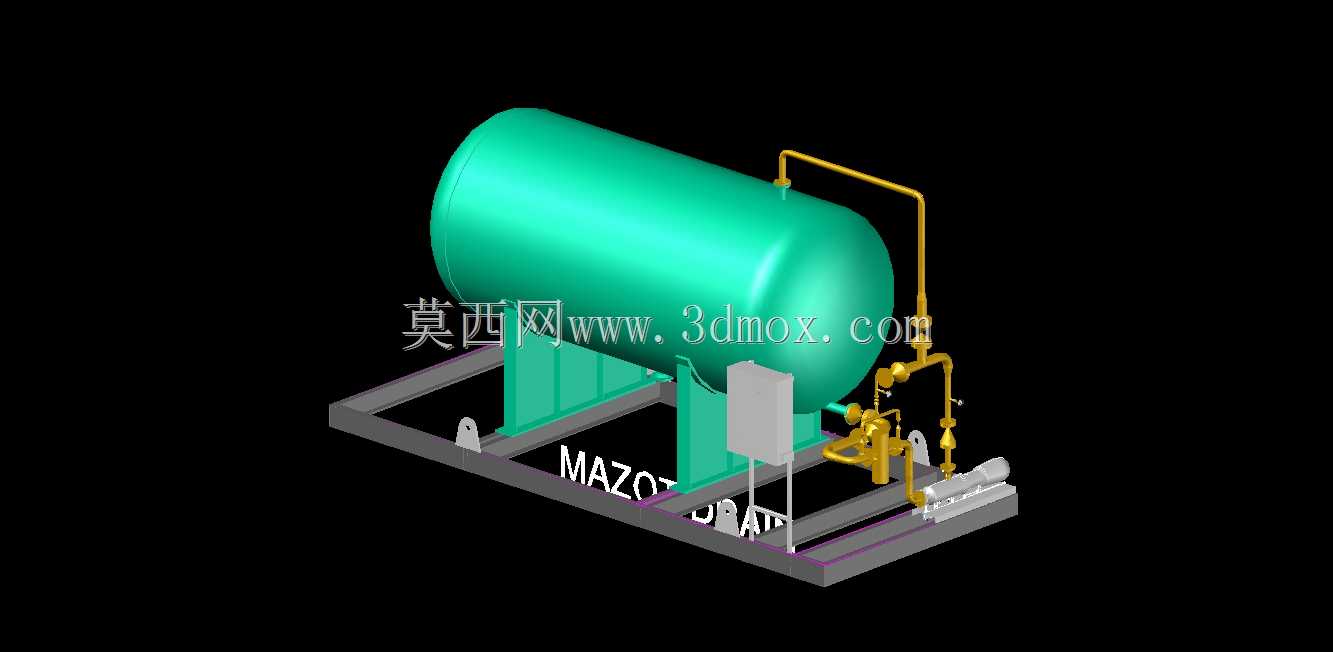

　　这套模型呈现的是一种带公共底座的卧式储液与管路集成装置，主体由圆柱形承压罐体、鞍式支座、黄色工艺管线、阀组、控制箱和底部滑道框架组成。整体结构不是孤立的罐体模型，而是把储存、连接、支撑和现场就位要素放在同一撬体上考虑，适合在需要快速布置、整体搬运或成橇供货的场合使用。卧式筒体采用两端封头形式，重心较低，相比立式储液容器更便于在狭长空间内布置，也利于通过支座把载荷分散到底架上。罐体下方设置两组鞍座，支座与筒体接触区域需要贴合良好，避免局部应力集中；在实际建模时，支座间距、包角和垫板范围都会影响筒体受力，不能只按外观摆放。底部滑道由型钢焊接而成，既承担设备静载，也兼顾吊装、叉运和滑移就位时的受力路径。框架上可见吊点或定位结构，

　　说明设计时已经考虑运输边界和现场安装方向，而不是等设备完成后再补焊吊耳。管路部分沿罐体侧面和端部绕行，包含弯头、直管、阀门和下部连接组件。黄色管线在视觉上突出介质走向，工程上则需要关注热胀冷缩、支撑间距、操作空间和阀门可达性。管线贴近罐体布置可以减少占地，但不能让阀件操作面被筒体或支架遮挡；模型中下部阀组集中布置，便于检修和操作，控制箱位于侧前方，也符合现场观察与手动干预的习惯。从功能上看，这类橇装结构常用于液体暂存、循环、供给或排放单元。罐体负责容积缓冲，管线实现介质导入导出，阀组用于切断、调节和泄压，底架则把所有部件固定为一个整体。与现场分散安装相比，橇装方式能减少现场配管和对中工作量，也更容易在制造厂内完成布局检查。

　　设计思路上，模型先确定罐体直径与长度，再布置支座和主管道，随后补充阀门、控制箱和附属构件。外形尺寸的控制重点在总长、总宽、总高以及底架落位边界；尤其要核对端部管线和控制箱是否超出运输宽度，底部滑道是否与叉车孔、吊装点和基础螺栓位置匹配。对于结构工程师，三维建模的价值不只是还原外观，更在于提前发现管路与支架干涉、阀柄开启空间不足、检修通道被遮挡等问题。罐体与支座、管线与框架之间的连接位置应保持清晰层级，方便后续出工程图、统计材料和进行受力校核。整体来看，该装置强调集成化和可搬运性，适合需要在有限场地内完成储液和管路连接的工程场景。
