气体沉淀处理装置管线布局设计

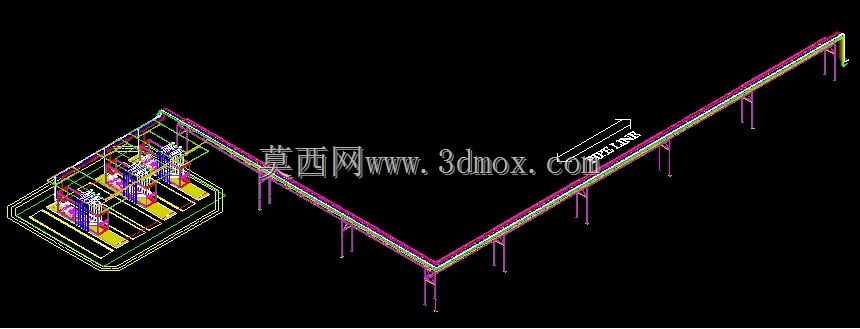

　　这套三维模型呈现的是气体沉淀处理单元的完整管路与设备支撑体系，核心服务于含尘或含可沉降颗粒气体的预处理环节。在化工、冶金、建材加工等现场，含固气流若直接进入后续精处理设备，极易造成滤料堵塞、叶轮磨损或催化剂失效，因此需要在前端通过延长流道、改变流向、降低流速等方式，使粒径较大的固体颗粒在重力作用下从气相中分离沉降。模型左侧集中布置的多组立式单元，正是承担气固接触、沉降缓冲或初级收集的核心腔体，外部环绕的管线将各腔体进出口串联起来，形成连续的气流通道。长距离架空管线并非简单的输送构件，其走向经过刻意弯折，一方面利用弯头处的离心作用促使颗粒向管壁聚集并滑落，另一方面通过足够的水平段长度为颗粒沉降提供停留时间，避免气流短路。

　　管线全程由均匀分布的立式支吊架托起，支架高度随管线走向逐步变化，既保证管底与地面或操作平台之间留有足够的通行与检修空间，也通过合理的跨距控制管道挠度，防止长期运行中因积灰荷载或热胀冷缩产生变形。在设计思路上，模型优先考虑了流场均匀性与设备维护可达性的平衡：多组腔体并列布置可在不停机状态下隔离单组进行清灰或检修，外部管线尽量沿通道边缘敷设，减少对操作区的占用；管道上预留的接口与标注位置，对应测点、清灰口或排空设施的安装点位，方便后续仪表与辅助系统接入。从安装边界看，整体装置沿厂房柱网或设备区边缘展开，水平方向占据狭长区域，竖向则分为底部支架层、中部管线层与顶部设备接口层，建模时需严格核对各段管道的标高、坡度与支架定位，

　　确保现场预制管段能够精准对接。对于结构设计人员，这类模型的价值在于直观呈现管线与支架、设备之间的空间干涉关系，提前发现弯头与支腿、操作通道与管道保温层之间的冲突；对于设备选型人员，则可通过腔体数量、管径变化与管线长度，评估系统处理风量、阻力损失与沉降效率是否匹配工艺要求。整套结构没有采用复杂的异形构件，更多依靠标准化管道、型钢支架与常规设备单元组合，这种务实的布置方式既降低了制造与安装成本，也便于后期根据实际运行参数调整管路走向或扩容处理单元。
