撬装式双筒并联过滤装置结构设计

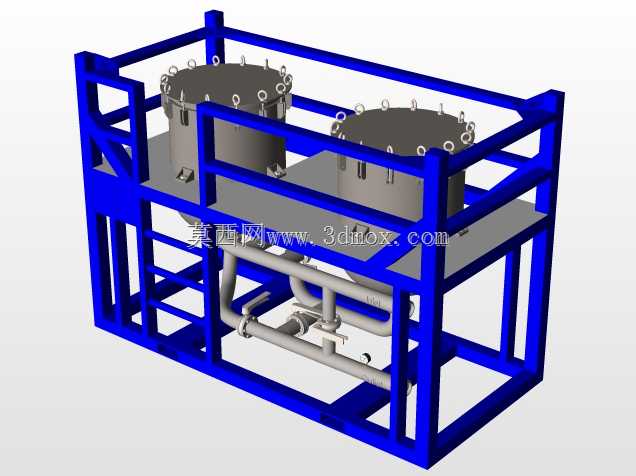

　　这套双筒过滤装置采用两具立式过滤筒体并列布置的方式，整体集成在蓝色型钢焊接撬座上，适合在化工、水处理、油品输送及循环冷却系统中承担连续介质净化任务。现场布置时，设备可通过撬框底部预留的安装面与基础或平台连接，进出口管路集中在筒体下部，便于与既有工艺管道对接；撬装外框同时承担吊装、防护和检修支撑作用，减少现场二次配管和支架制作工作量。

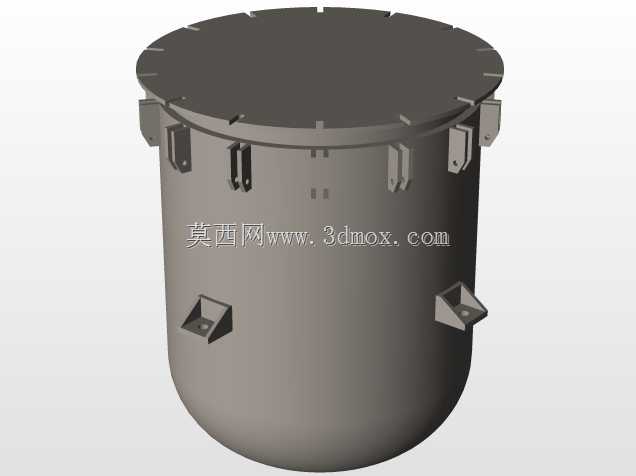

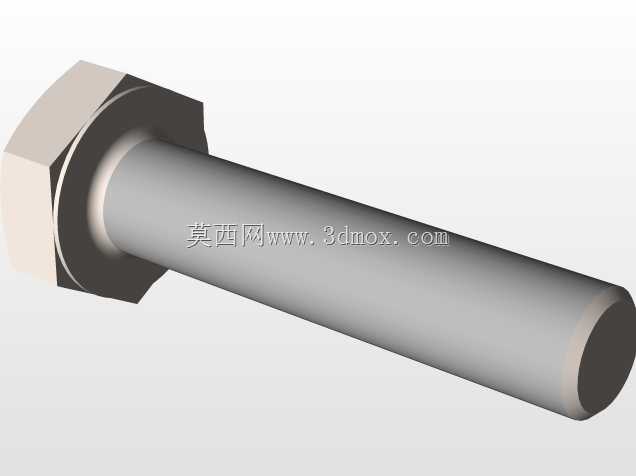

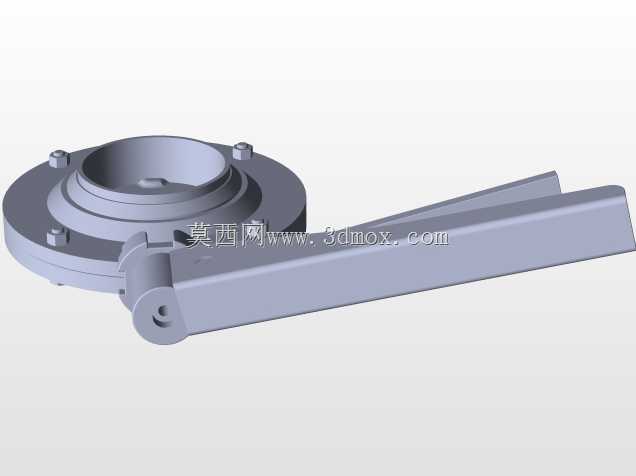

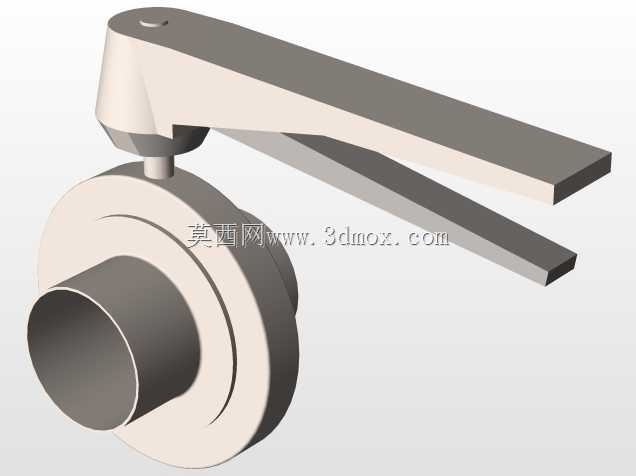

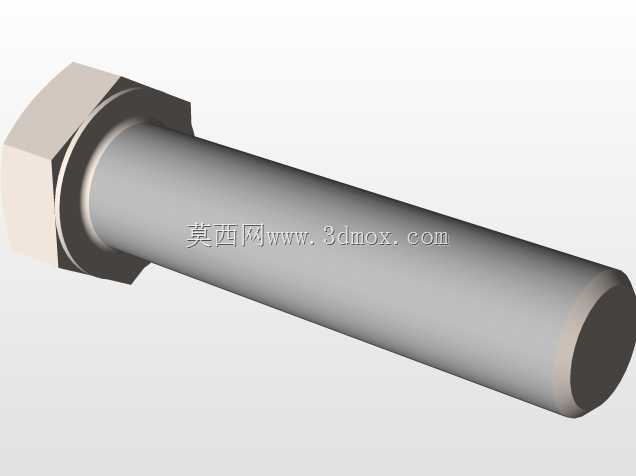

　　从结构组成看，上部两具圆形过滤筒为主要承压与容纳滤芯的部件，筒盖周向布置多组快开或螺栓压紧结构，方便在滤芯堵塞后开盖清理、更换。筒体下部通过弯头、三通和直管汇流，管路中设置切换阀，可实现单筒在线检修而另一筒继续工作，这对不允许频繁停机的连续生产线尤为重要。管道走向尽量贴合成撬内空间，弯头位置避开人员操作通道，阀件布置在筒体前侧，操作高度控制在常规站立可达范围内。

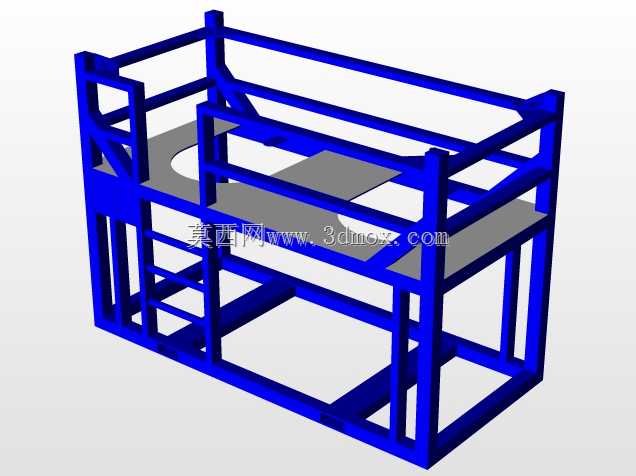

　　设计思路上，模型重点表达了“过滤主体—管路阀组—承载撬架”三者的空间关系。型钢框架按矩形轮廓围合，立柱与横梁形成稳定笼式结构，既保护过滤筒免受碰撞，也为顶部检修提供潜在挂点和扶手依托。中间平台承托筒体并留出管路穿越空间，底部框架则承担整体重量和管路反力。对于结构工程师而言，这类模型可直接用于核对筒体中心距、检修开盖半径、阀门手轮操作空间以及管道与梁体的干涉情况。

　　外形与安装边界方面，双筒并列使设备宽度明显大于单筒过滤器，选型时需在厂房内预留两侧抽芯或开盖空间；高度方向需考虑筒盖拆除、滤芯提升和顶部紧固件操作余量。撬座长度覆盖进出口管段，地脚或支撑点宜布置在框架主梁下方，避免载荷直接作用于筒体。管路接口位置、阀组间距和框架净空在模型中均有明确表达，可作为设备布置图、基础条件图和三维工厂建模的参考依据。

　　在实际工程应用中，该类装置常用于去除流体中的固体颗粒、杂质或絮状物，保护下游泵、换热器、仪表和喷嘴等关键设备。双筒结构通过并联冗余提高系统可用性，当压差升高或达到维护周期时，可切换流程后隔离故障筒进行清洗。三维建模时需同步关注筒体壁厚、法兰等级、密封面形式、滤芯支撑以及管道柔性，避免因热胀或振动造成连接处泄漏；撬架则需校核吊装工况、运行载荷和检修偏载，确保整体在运输与使用过程中保持稳定。
