立式支腿结构工业储气罐体三维设计

　　在工业气动系统、小型集中供气站点、车间末端气路配置场景中，这类立式支腿结构储气罐是稳定气压、缓冲气流脉动的核心配套部件，区别于大型卧式长轴储气罐，该结构更适配厂房角落、设备旁侧的狭小安装空间，无需额外搭建大型混凝土基础，仅需平整硬化地面即可完成就位固定。从结构设计逻辑来看，罐体主体采用等径直筒搭配上下椭圆形封头的经典承压结构，这种构型能在给定壁厚条件下最大化承压能力，避免直角结构带来的应力集中问题，上下封头与筒身的连接位置做了圆弧过渡处理，建模过程中对焊缝位置的结构预留做了对应考量，方便后续出工程图时标注焊接坡口与探伤要求。罐体侧面布置的两组径向接管，分别对应进气与出气通路，接管端部自带法兰连接结构，可直接与车间供气管道、

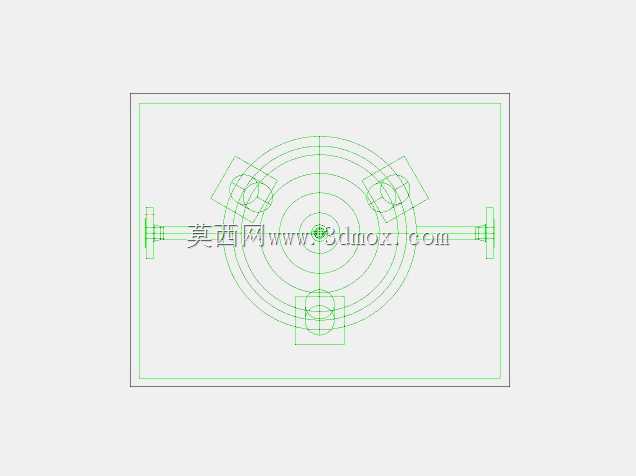

　　下游用气设备的管路对接，无需额外焊接转接接头，减少现场安装的焊接工作量，也降低了接管位置的泄漏风险。三根均匀分布的支腿采用变截面斜撑结构，支腿底部带有方形安装脚板，脚板上预留螺栓安装孔，可通过膨胀螺栓与地面完成刚性固定，支腿与罐体下封头的连接位置做了贴合适配，保证支撑力均匀传递到罐体下部，避免局部应力过大导致罐体变形。设计过程中充分考虑了安装边界的限制，罐体整体外径控制在适配小型车间通道通行的尺寸范围内，顶部封头预留了安全阀、压力表的安装接口位置，可直接加装安全附件，无需在现场额外开孔破坏罐体承压结构。这类罐体日常运行中主要承担储存压缩空气、分离气路中部分冷凝水、缓冲空压机启停带来的气压波动的作用，

　　能让下游用气设备获得压力稳定的压缩空气供给，减少空压机的频繁启停频次，延长气动系统核心设备的使用寿命。建模时对各部件的装配关系做了完整约束，支腿与罐体、接管与筒体的连接位置都做了贴合处理，可直接用于生成装配爆炸图、安装指导示意图，也能导入仿真软件做承压状态下的应力分布校核，验证不同工作压力下罐体的形变情况，为后续的壁厚优化、支腿强度校核提供基础三维数模支撑。
