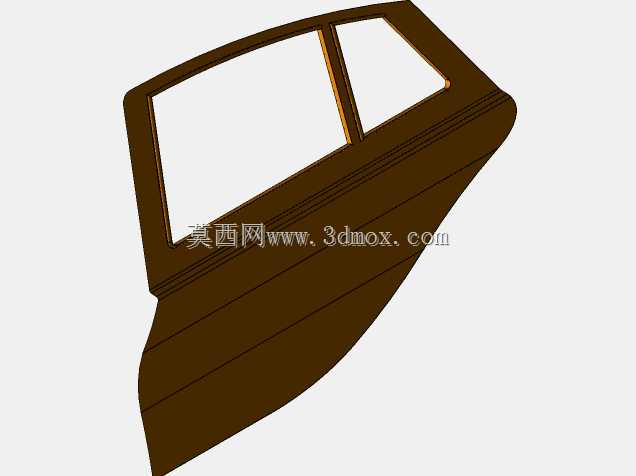

乘用车后侧车门结构三维数模

　　在乘用车白车身开发流程中，后侧车门作为兼顾乘员进出、侧面防护、密封隔音与外观匹配的核心覆盖件，其结构设计直接关联整车NVH表现、碰撞安全性能与装配公差适配能力。这款数模还原了常规三厢乘用车右后侧车门的完整外轮廓与基础分件结构，从数模呈现的形态来看，其外板采用了符合整车侧面型面走势的大曲率弧面设计，窗框区域做了分块式三角窗与主升降窗的分隔结构，能够匹配后排乘员的侧向视野需求，同时为玻璃升降器、导轨、密封胶条的安装预留了完整的边界空间。从实际应用场景出发，后侧车门需要在日常使用中承受频繁的开关冲击、行驶过程中的车身扭转变形，以及侧面碰撞时的载荷传递，因此在结构设计阶段，数模中体现的门板分层逻辑，能够为内板加强筋布置、防撞梁安装点位预留、

　　门锁与铰链固定面的强度校核提供基础参考。数模的外形边界严格遵循常规B级车后侧门的尺寸逻辑，前端与B柱的配合面预留了铰链安装的平面度要求区域，后端与C柱的搭接边做了阶梯式止口设计，能够为多层密封胶条的安装提供足够的压缩空间，下部与侧围门槛的配合边界做了内收式的导水结构预留，避免雨天行车时雨水渗入乘员舱。在设计思路上，这款数模没有做过多的细节特征冗余，而是优先保证了门体整体型面的连续性与安装点位的基准统一性，窗框的边框宽度做了符合主流车型视野要求的尺寸控制，既能够保证玻璃升降过程中的运行稳定性，也不会因为边框过宽遮挡后排乘员的观察视野。门体下部的型面做了内凹式的造型处理，一方面能够降低整车行驶过程中的侧面风阻系数，另一方面也为外开拉手、

　　下部防擦条的安装预留了贴合面，避免后续装配出现面差过大的问题。对于结构设计从业者而言，这类基础门体数模可以作为同级别车型开发的基准参考，在其基础上调整型面曲率、修改安装点位坐标，就能快速适配不同整车平台的开发需求，省去从零开始搭建曲面的大量重复工作，同时数模的分块逻辑也符合主流车企的车门总成拆分规范，能够直接对接后续的工程化校核流程，验证门体与周边侧围、翼子板、B柱内饰板的装配干涉问题。
