燃气调压站洗涤器撬装管路结构设计

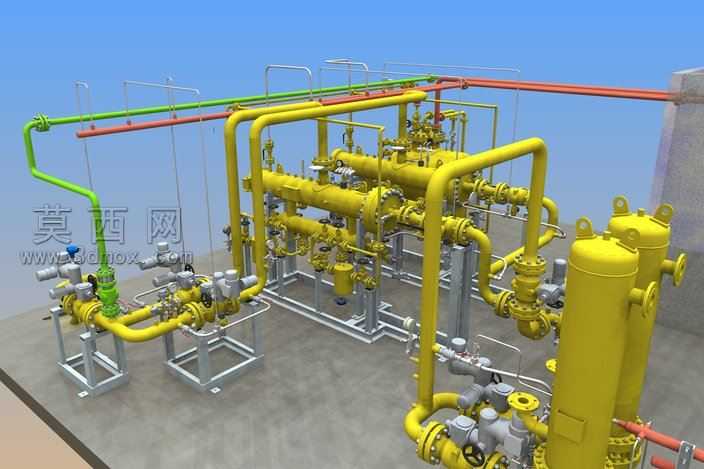

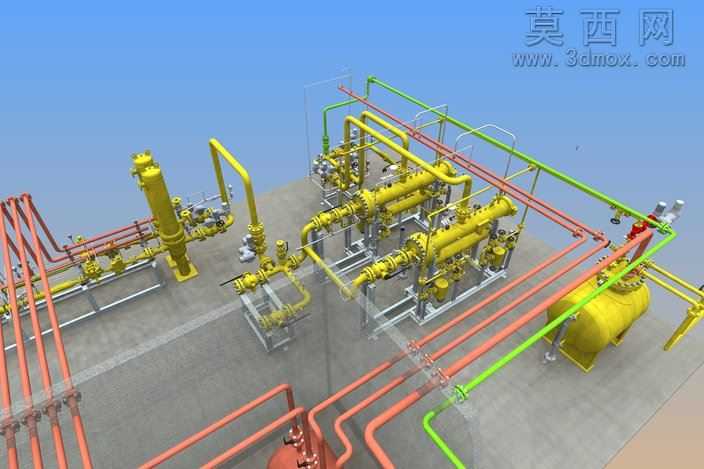

本作品为燃气调压站配套洗涤器单元的三维建模设计，整体采用撬装集成式布局，通过三维软件完成全参数化建模与实景级渲染呈现。建模阶段严格遵循工业管路设计规范，对系统内的工艺管线、阀门组件、计量仪表、分离罐体、支撑框架进行1:1等比例还原，不同功能的管线采用差异化色彩区分：黄色管线对应燃气主工艺通路，绿色管线为辅助控制回路，红色管线为安全泄放通路，清晰呈现介质流向逻辑。材质设置上，工艺罐体与主管道采用哑光金属黄漆材质还原工业防腐涂层质感，阀门手轮、仪表接头等部件采用银灰色金属材质表现机加工零件的金属光泽，支撑框架采用镀锌钢材质，底座地面采用水泥哑光材质，搭配蓝天背景的渲染环境，真实还原工业现场的设备视觉效果。结构设计层面，整套设备集成在统一的钢制撬座上，管线排布遵循横平竖直的布管原则，弯头、法兰、阀门的安装位置预留充足操作维护空间，立式洗涤罐体设置有液位接口、排污接口与安全附件接口，管路上的计量装置、调压阀组按照工艺流程顺序排布，既满足燃气介质的洗涤分离、调压计量功能需求，也兼顾了撬装设备的运输便利性与现场安装效率。设计过程中重点考量了管路的应力分布合理性，通过合理设置管架与支撑结构，避免运行过程中管路振动带来的密封失效风险，所有法兰连接、螺纹连接的细节均在模型中完整呈现，可直接用于工艺展示、安装指导与施工方案交底使用。
