工业级侧装式滑轮支撑固定支架

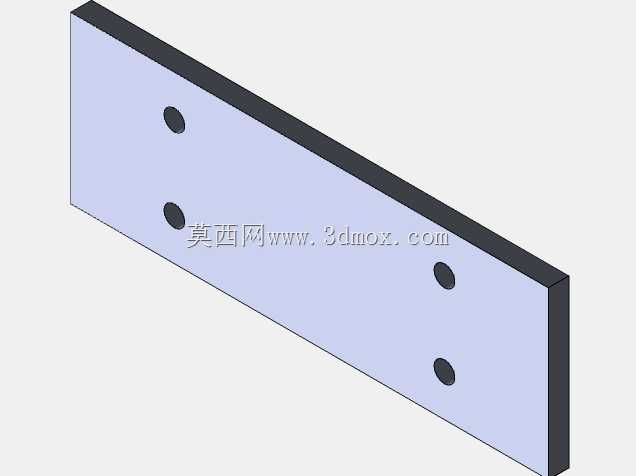

　　这套滑轮支撑构件的核心作用，是为缆绳、传动带或细钢丝提供稳定的转向支撑与侧向限位，在各类物料输送、轻载吊装、工位辅助牵引的场景里都能见到这类结构的身影。和常见的吊装滑轮不同，它采用立式侧板贴装的固定形式，安装基面为一块带四个沉孔的平直钢板，四个安装孔沿矩形排布，现场施工时可直接通过螺栓将整个组件锁固在设备立面、型钢立柱或者工位机架上，不需要额外加工复杂的定位止口，对安装面的平面度公差要求也相对宽松。

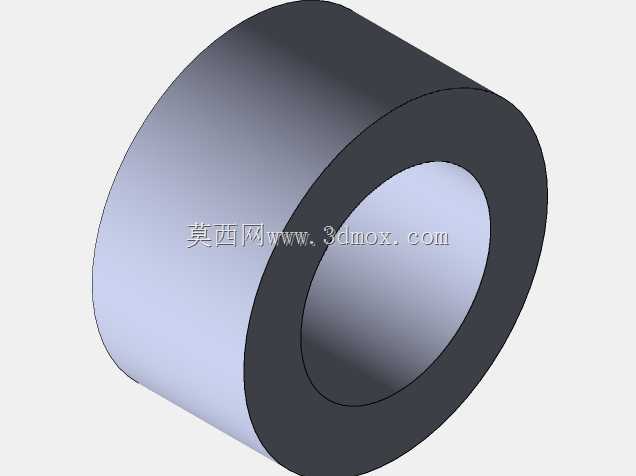

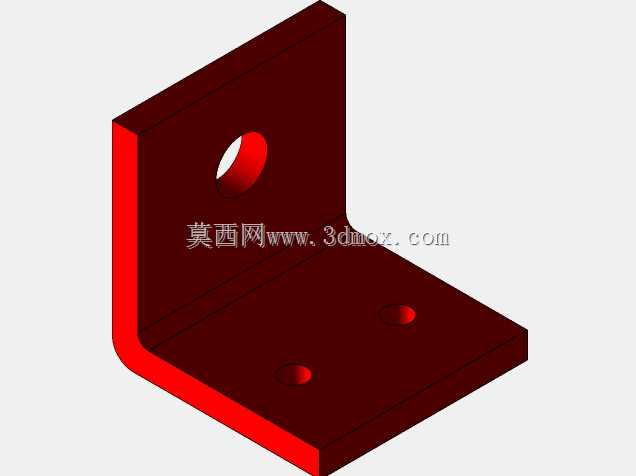

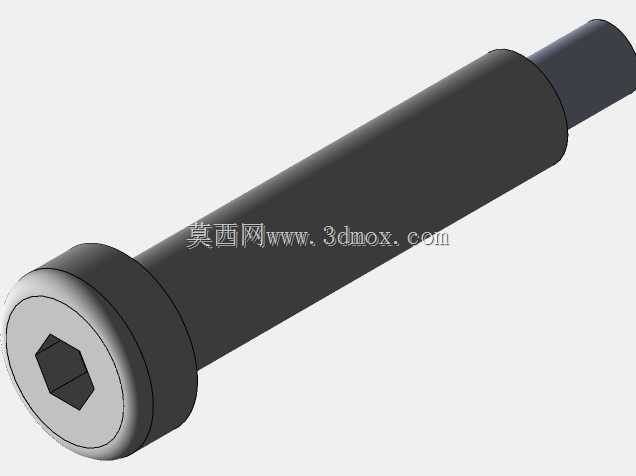

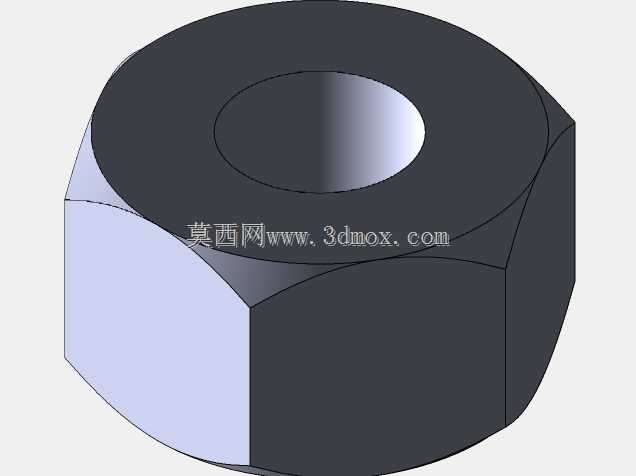

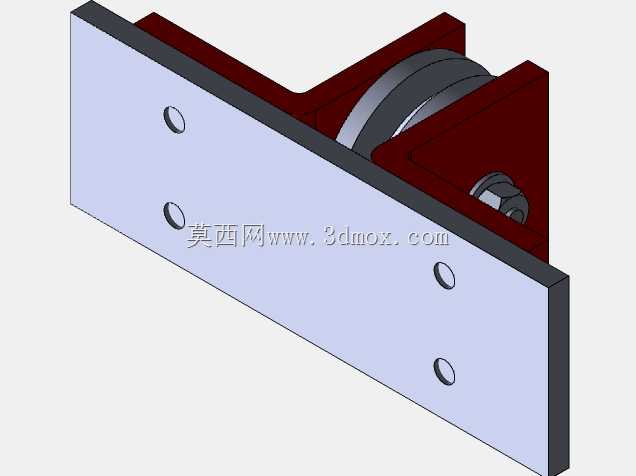

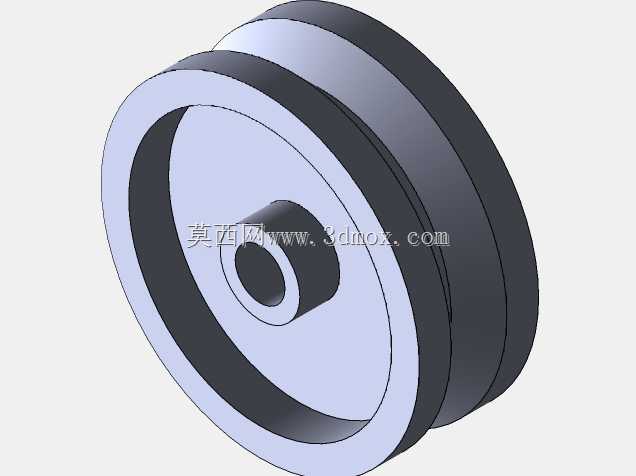

　　从结构布局来看，两块平行的弯折立板从安装基板垂直伸出，中间夹持带内轴承的滑轮本体，滑轮的轮槽正对牵引方向，绳索嵌入槽内后，两侧立板刚好形成物理防护，既可以避免绳索从轮缘脱出，也能阻挡周边杂物卡入轮轴间隙。轮轴一端采用六角螺母锁紧，装配时可通过控制螺母旋合长度调整滑轮的轴向窜动量，保证滑轮转动顺滑无卡滞，后期维护时也能快速拆解更换轴承或者轮体，不需要整体切割支座。

　　设计阶段优先考虑了受力传递路径：牵引过程中滑轮承受的径向载荷会直接通过轮轴传递到两侧立板，再顺着立板与基板的弯折结合面分散到整块安装板上，避免局部应力集中。立板和基板的连接采用折弯一体成型加焊接补强的形式，相比分体螺栓拼接的支座，整体刚性更强，在频繁启停的交变牵引工况下也不容易出现连接松动。

　　安装边界方面，基板的长宽尺寸预留了足够的螺栓操作空间，四个安装孔的孔位间距适配市面上常用的工业铝型材及型钢孔距，现场选配对应规格的内六角螺栓即可完成固定。滑轮的突出高度经过核算，保证绳索转向时不会和安装基面发生摩擦，同时整体外轮廓没有多余的外凸尖角，在车间工位、自动化生产线侧边布置时不会占用过多操作空间，也能降低人员磕碰的风险。这类构件常被集成在轻型牵引设备、流水线张紧机构、小型吊具的导向端，用来改变绳索走向、分摊牵引阻力，减少牵引过程中的绳索磨损。
