十字交叉双驱动直线滑台模组结构设计

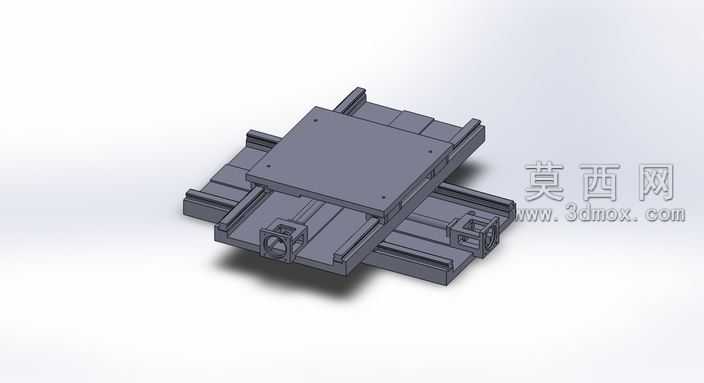

本作品为十字交叉布局的双轴直线滑台模组三维建模成果，建模阶段采用自底向上的装配设计思路，先完成单根线性导轨、滑块、驱动端安装座、丝杠螺母副等基础零件的参数化建模，再通过同轴、面重合、距离约束等装配关系完成单轴滑台的组装，最后将两组单轴滑台呈十字正交布局完成总装配，确保两轴运动方向的垂直度公差符合设计要求。建模过程中对导轨的滚道沟槽、滑块的安装孔位、驱动端的轴承安装位、丝杠的螺纹牙型等细节特征均做了精准还原，所有零件的尺寸参数均参考行业通用的线性模组规格设定，保证模型具备实际生产参考价值。材质配置阶段，针对滑台的不同部件匹配了对应工业材质：主体承载板与滑台基座采用6061铝合金材质，渲染时呈现哑光银灰色金属质感，表面做了轻微的喷砂肌理处理；导轨与丝杠采用轴承钢材质，赋予高反光的镀铬金属质感，还原精密传动部件的表面光洁度特征；驱动端的连接块、紧固件采用不锈钢材质，区分不同金属部件的视觉差异；底部的安装基座做了阳极氧化深色处理，增强整体结构的层次感。渲染阶段采用工业产品常用的柔和影棚布光方案，主光源从斜上方45度投射，勾勒出滑台的轮廓结构，辅助光源补充暗部细节，避免导轨沟槽、安装孔位等凹陷区域出现死黑，同时添加了柔和的环境反射，让金属材质的反光更自然真实，最终渲染图清晰展现了滑台的整体结构、装配关系与部件细节。结构设计上，该十字滑台采用两组线性导轨作为运动导向支撑，搭配丝杠传动实现精准的直线位移，两轴正交布局可实现平面范围内的任意点位移动，驱动端预留了电机安装位，可适配伺服电机或步进电机完成自动化驱动，承载板上预留了标准安装孔阵，可方便搭载各类执行末端，整体结构紧凑、刚性充足，适用于自动化检测、点胶作业、物料移栽等需要平面精准位移的工业场景。设计过程中充分考虑了模组的装配工艺性，所有零件均具备良好的可加工性，装配顺序符合实际生产的组装流程，同时预留了润滑、防尘结构的安装空间，保证模组长期运行的稳定性与使用寿命。
