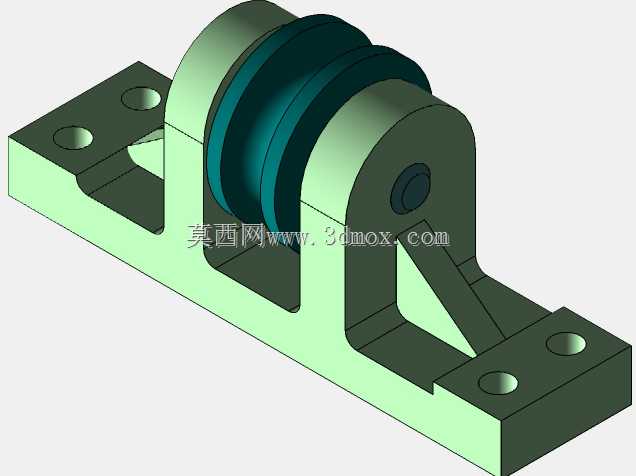

带槽轮立式对置轴承支撑座结构

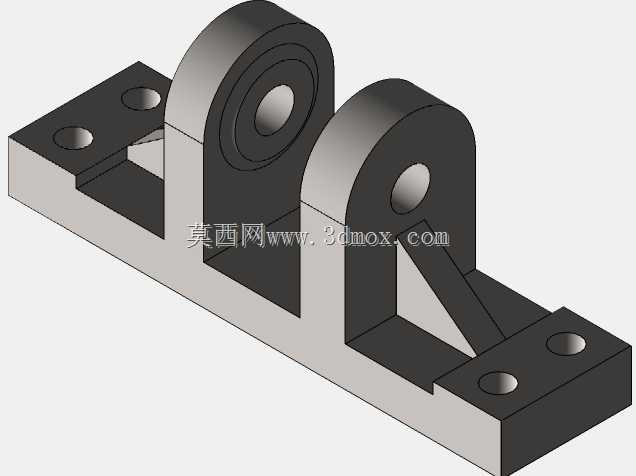

　　该支撑结构常见于轻载输送线、张紧导向机构、小型卷扬单元以及实验台传动模块中，核心作用是为中间回转轮体提供稳定的双侧支撑，同时通过底座将工作载荷传递至设备机架。实际使用时，中间带槽轮体可绕水平轴线回转，轮槽用于容纳绳索、圆带、细钢丝绳或输送介质边缘，既可以作为导向轮改变走线方向，也可在轻载工况下承担张紧与牵引功能。两侧立板采用对称布置，使轮轴受力形成简支梁状态，相比单侧悬臂支撑，轴端弯矩明显降低，运转时的偏摆与振动也更容易控制。底座为整体平板式结构，四个安装孔分布在两端延伸耳板上，孔位避开立板与加强筋的投影区域，装配时螺栓可从上方直接放入并锁紧，操作空间充足。底座中部开设通腔，一方面减少实体材料堆积，降低整体重量，

　　另一方面也为轮体下方留出排屑与避让空间，避免长期运行中积尘、纤维或杂物卡入转动间隙。立板与底板交接处设置三角加强筋，筋板沿载荷传递方向延伸，能够抑制立板在轮体受侧向力时向外张开的趋势，对于槽轮受偏载的工况尤为关键。设计过程中需要优先确定轮槽直径、有效槽宽与支撑跨距，再反推立板中心高与轴孔尺寸。中心高决定轮槽走线的高度边界，过低会导致绳索与底座表面摩擦，过高则会增大整体倾覆力矩。支撑跨距并非越宽越好，跨距过大将使轴的总长增加并提高挠度，跨距过小又会削弱支撑稳定性，通常以轮体两侧保留少量轴向间隙、立板不与轮缘发生摩擦为下限。底板外形尺寸受安装面条件约束，两端螺栓孔的边距需兼顾铸铁或钢板件的局部强度，避免锁紧时出现局部压溃。

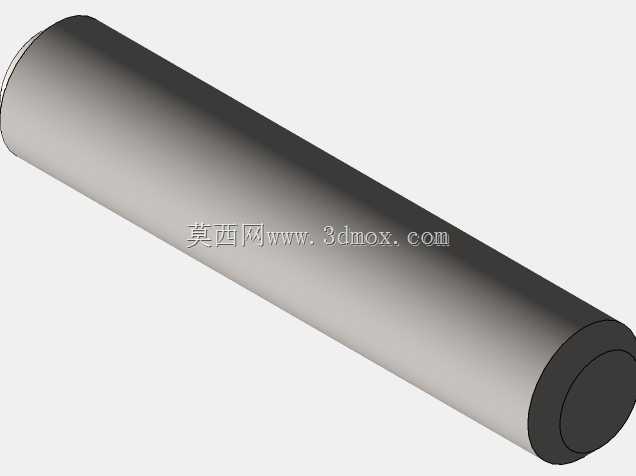

　　轴孔与立板端面可根据转速要求设置同轴度公差，低速手动场景可适当放宽，连续运转场景则需在孔位配置衬套或轴承位，以降低磨损。该类结构整体造型规整，加工面集中在底面、轴孔及安装孔区域，适合型材焊接后机加工或铸件一次成型，维护时只需拆除一侧立板紧固件即可抽出轮轴，更换轮体或轴承较为方便。
