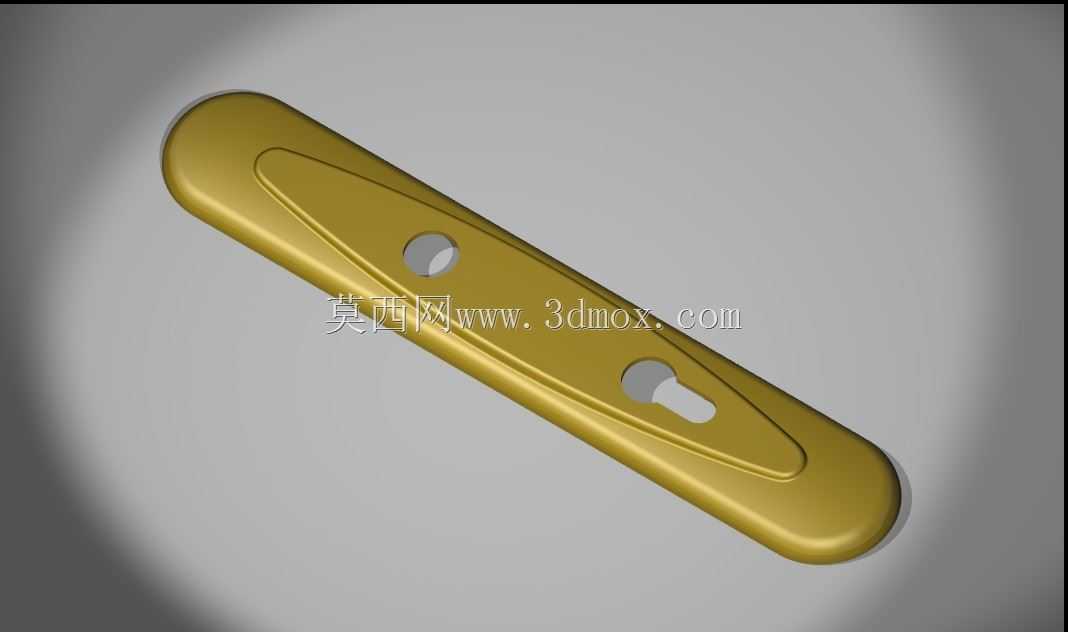

长条形门锁金属执手底座结构设计

　　日常民用及商用场景的门扇启闭结构中，执手底座是连接门扇面板与锁体传动部件的核心承载构件，这款长条形金属手座主要适配室内平开门、办公室玻璃隔断门、入户防盗门锁的执手安装需求，承担执手转动时的载荷传递、门扇表面装饰遮盖、锁芯安装位防护的多重作用。从结构设计逻辑来看，整体采用长圆收边的长条造型，长度方向覆盖门扇上执手安装孔与锁芯孔的常规孔距范围，两端做圆弧过渡处理，既能够避免尖锐棱角在安装、使用过程中剐蹭衣物或划伤使用者，也能在视觉上弱化金属构件的生硬感，适配不同风格的门扇饰面。底座主体设置两处安装定位结构，一处为圆形沉孔，用于穿接执手方轴的固定螺钉，沉孔深度经过匹配设计，可让螺钉安装后端面与底座表面齐平，不会出现凸起剐蹭的问题；

　　另一处为适配锁芯的异形开孔，孔型轮廓完全匹配常规弹子锁芯的端部外形，安装后可完全遮盖锁芯与门扇之间的装配缝隙，避免灰尘、水汽渗入门扇内部的锁体结构，延长锁具整体使用寿命。底座表面做了内凹的流线型造型槽，一方面是通过曲面造型提升构件的外观质感，另一方面凹槽结构能够在不增加整体壁厚的前提下提升底座的结构刚度，减少长期使用过程中因执手反复扳动产生的形变，避免底座翘曲导致的执手转动卡滞问题。从安装边界来看，底座的背面设置有与门扇表面贴合的平整安装面，安装时无需对门扇做额外的铣槽加工，仅需按照孔位标记在门扇对应位置钻出执手方轴孔、锁芯孔与螺钉固定孔，即可通过背面的螺钉将底座压紧固定在门扇表面，适配厚度40mm-60mm的常规室内门、

　　防盗门安装需求，安装后底座与门扇表面的贴合间隙控制在0.2mm以内，不会出现积灰、松动的问题。材质选用上采用锌合金压铸成型后做表面拉丝镀金处理，金属质感较强，同时具备较好的耐锈蚀性能，在卫生间、厨房等潮湿环境下长期使用也不会出现表面镀层脱落、氧化起斑的问题。在结构建模过程中，所有开孔的位置度公差控制在0.1mm以内，确保与执手、锁芯的装配同轴度，避免出现装配后执手转动偏心、锁芯插拔卡滞的问题，底座边缘的圆角统一做R3处理，既满足加工脱模的工艺要求，也能提升使用过程中的安全性。
