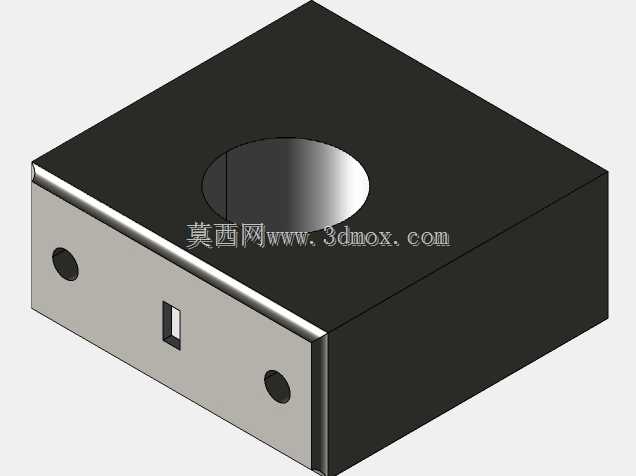

方形带孔传感器安装套筒外壳结构

　　在工业传感检测场景中，这类方形套筒外壳主要承担传感核心元件的承载、防护与安装定位作用，常见于光电类、电流类、接近类传感器的外置封装结构，适配自动化产线检测节点、设备状态监测点位、工业控制柜内部传感模块的安装需求。从结构设计逻辑来看，整体采用方正块体构型，顶面开设的同轴通孔为传感检测通路预留空间，可让感应端穿过壳体直接对准被测对象，避免壳体材质对检测信号造成遮挡或干扰；侧面预留的两个小圆孔为安装固定孔位，可配合螺丝将壳体锁紧在安装基板或设备机架上，侧立面的矩形开槽为接线端口或状态指示灯预留露出位置，无需额外开孔即可完成接线与状态观测。设计阶段优先考虑安装边界的适配性，方正外形可紧密贴合方形安装槽位，不会出现圆形壳体易转动偏移的问题，

　　各孔位的位置公差控制在装配允许范围内，保证安装后检测通路与被测点位的同轴度。壳体采用分体拼接式结构，上下两部分可通过侧边卡扣或紧固件组合，内部预留的空腔可容纳传感核心电路板、接线端子等元器件，空腔内壁做了平整处理，避免内部毛刺刮伤线路或元器件引脚。实际应用中，这类外壳可隔绝生产现场的粉尘、切削液飞溅对内部传感元件的侵蚀，金属材质的壳体还可起到电磁屏蔽作用，降低周边工业设备的电磁干扰对传感信号稳定性的影响。安装时需注意固定孔的中心距与安装基座的孔位匹配，顶面通孔的轴线需垂直于被测面，保证检测信号的有效传输，侧面接线槽需朝向便于布线的方向，减少线缆弯折应力。结构建模过程中，各棱边做了微小倒角处理，既避免装配时锐边划伤操作人员，也能减少壳体应力集中，提升整体结构强度，壁厚均匀设置，适配常规的机加工或压铸成型工艺，不会出现壁厚不均导致的加工变形问题。
