手轮式法兰连接全局流量调节阀

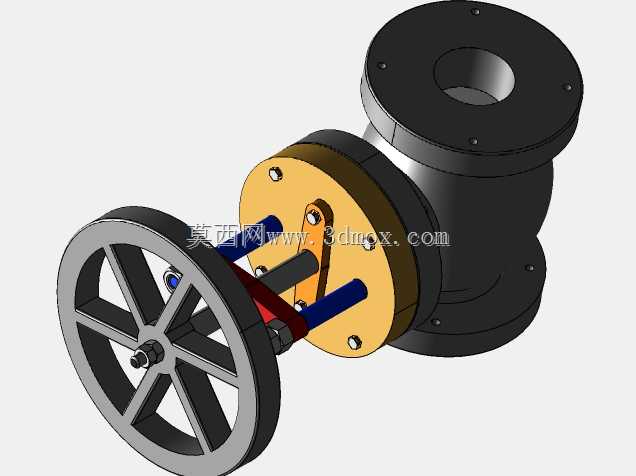

　　这款手轮驱动的全局调节阀，主要面向工业流体输送管网的工况需求，可适配液体、气体两类常见输送介质的流量调节作业，在化工制程管线、市政给排水干管、工业循环水系统、压缩空气配送管网中都能适配使用。从结构设计逻辑来看，模型采用顶部法兰+侧部法兰的双法兰连接结构，两个连接端面的螺栓孔位做了等距圆周排布，安装时可直接与同公称通径的管道法兰配对，通过螺栓锁紧即可完成固定，无需额外加工转接结构，能有效缩减现场安装的配做工作量。手轮操作端采用辐条式轮盘结构，相比实心轮盘在保证操作扭矩传递强度的前提下，大幅降低了操作端的整体重量，轮盘中心的锁紧轴套与阀杆做了同轴定位设计，转动手轮时可通过阀杆的轴向位移带动内部阀芯动作，实现流通截面的连续调节，

　　可满足从全闭到全开区间内任意流量开度的精准控制。阀体主体采用变径腔体结构，介质流通腔做了圆弧过渡处理，能减少介质流经阀体时的局部压损，避免直角流道带来的湍流、啸叫问题，同时降低介质内杂质在阀腔内的淤积概率。阀杆与阀体的连接部位设置了独立的密封压盖结构，通过周向布置的拉紧螺栓将密封件压紧，可根据实际使用的密封磨损情况调整压紧力，延长密封件的更换周期，降低日常运维的频次。从安装边界来看，手轮操作端预留了足够的操作空间，安装时无需在阀侧额外预留过长的操作距离，手轮端面到阀体中心的尺寸经过优化，可适配常规管线的安装间距要求，不会出现操作空间不足导致的开度调节困难问题。建模过程中对各部件的装配配合关系做了完整还原，包括法兰连接的螺栓装配位置、

　　手轮与阀杆的销接定位、密封压盖的螺栓排布都做了等比例还原，可直接用于阀门选型的结构参考、管路装配的干涉校验，也可作为同类阀门产品结构优化的设计参照，帮助设计人员快速核对安装尺寸、评估结构合理性，减少前期设计的反复校核工作量。
