离心泵开式叶轮三维结构设计

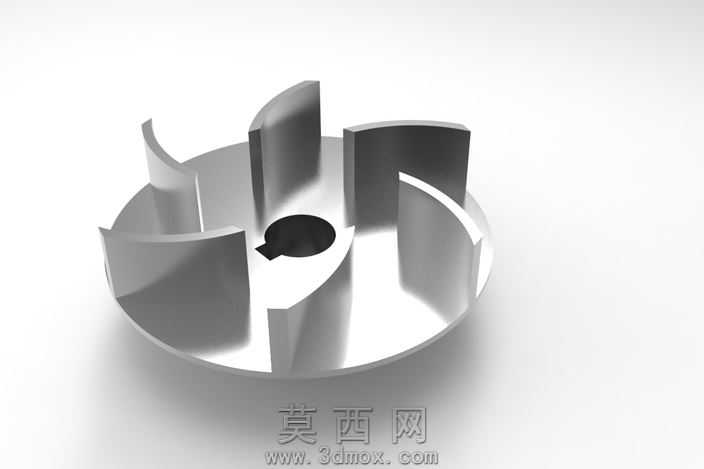

本作品为离心泵开式叶轮的三维参数化设计成果，建模过程严格遵循水力设计规范，以流体输送效率为核心导向完成整体结构搭建。建模阶段首先确定叶轮的核心水力参数，基于比转速计算结果匹配叶片型线，采用样条曲线拟合叶片的空间扭曲形态，保证叶片进口边的流线型过渡，降低流体进入叶轮流道时的冲击损失。叶轮整体采用轮盘与叶片一体化的结构设计，中心设置带键槽的轴孔，用于与泵轴实现周向固定，传递旋转扭矩，轴孔周边做倒角过渡处理，避免装配过程中出现应力集中问题。叶片数量设置为六片，沿轮盘周向均匀分布，每片叶片从进口到出口采用渐变厚度设计，进口边做薄化处理以减少入口排挤，出口边厚度匹配流体出口的动能转换需求，叶片与轮盘的连接处采用圆角过渡，既提升结构的抗疲劳强度，也减少流道内的流动死区。材质表现上模拟了不锈钢精密铸造的金属质感，通过调整材质的粗糙度、反射率参数还原铸造后经打磨处理的表面效果，渲染阶段采用柔和的侧上方打光方案，清晰呈现叶片的空间扭曲角度、流道的顺滑过渡形态以及轴孔的细节结构，方便直观观察叶轮的整体构造。设计过程中重点考量了开式叶轮的适用场景，这类结构无前后盖板，流道通畅性好，适合输送含有固体颗粒的介质或者高粘度流体，建模时特意控制了叶片与轮盘的垂直度，保证后续模拟或加工时的尺寸精度，叶片的出口安放角经过反复调整，兼顾扬程参数与效率表现，避免出现驼峰特性影响泵的运行稳定性。整体模型结构完整，细节处理到位，既可以作为流体仿真分析的基础模型，也可用于后续的加工工艺编制、装配干涉检查等工作，完整还原了开式离心泵叶轮的典型结构特征与设计逻辑。
