双活塞式动力泵体三维结构设计

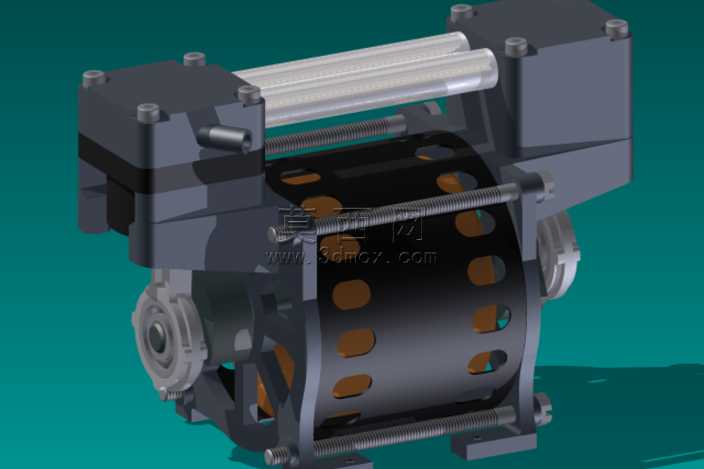

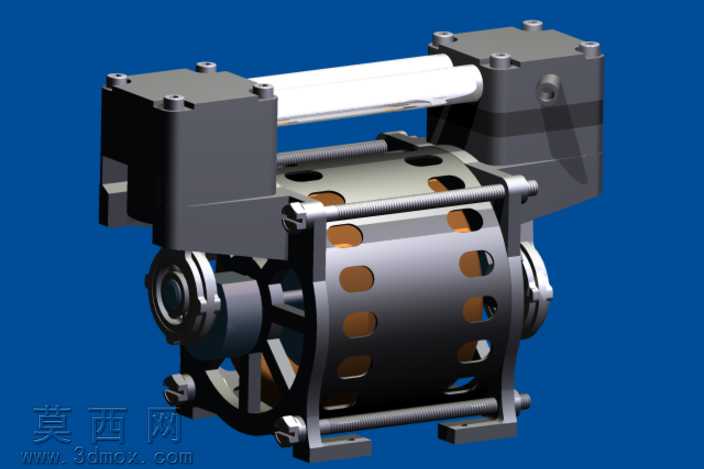

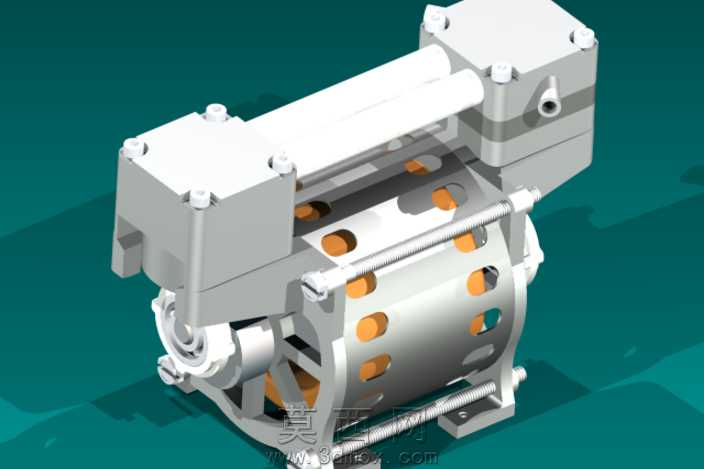

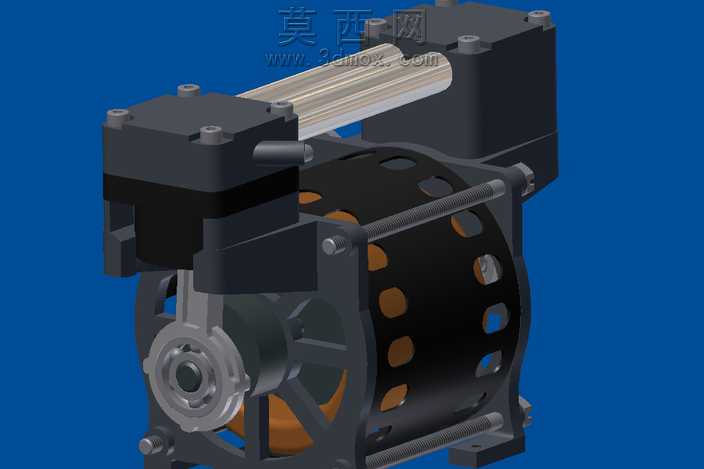

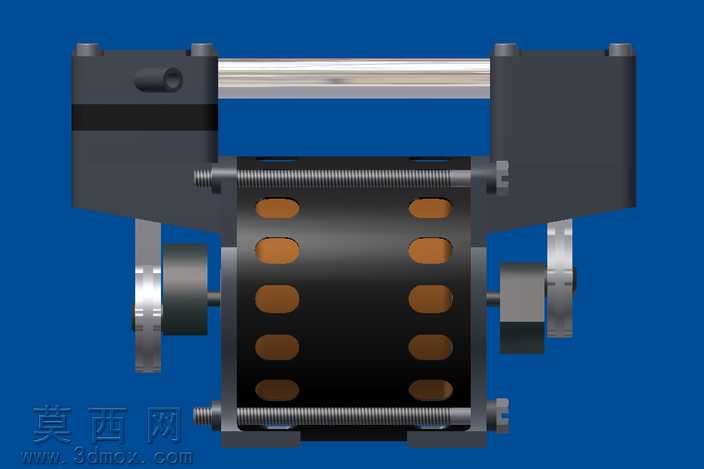

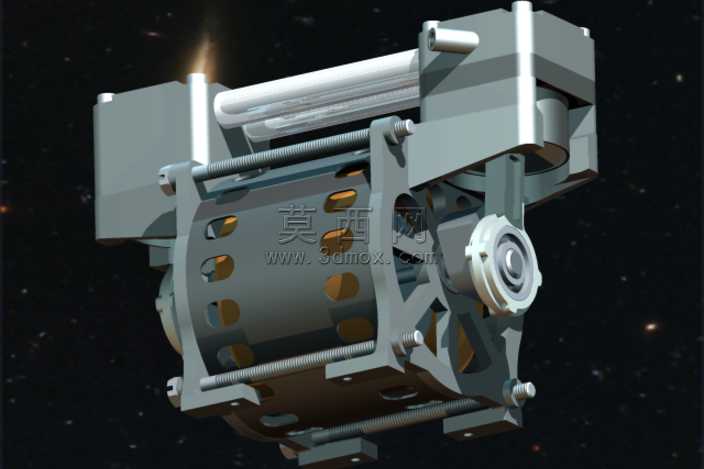

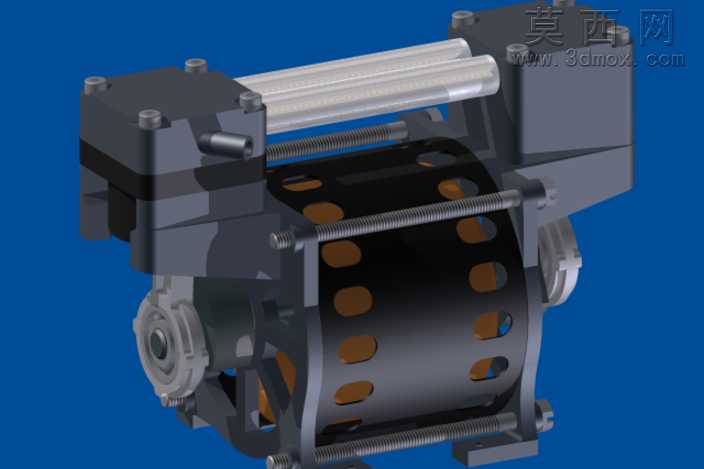

该作品为双活塞式泵体的三维建模设计，整体采用Autodesk Inventor完成全参数化建模，通过对泵体核心功能结构的还原，完整呈现了双活塞动力泵的装配逻辑与运行结构基础。建模过程中首先对泵体的核心缸体部分进行特征构建，采用旋转、拉伸切除等命令完成带镂空散热孔的缸体外筒建模，筒身的椭圆形镂空孔采用圆周阵列方式均匀排布，既还原了实物的轻量化设计特征，也保证了结构的对称性。两侧的活塞驱动端箱体采用分体式建模思路，分别完成端盖、螺栓孔、定位凸台的特征绘制后，通过装配约束完成与中间缸体的同轴配合，端盖上的紧固螺栓采用标准件库调用后按排布规律完成阵列，保证装配精度符合机械设计规范。中间的传动连接轴采用圆柱特征加倒角处理，表面赋予金属抛光材质，还原传动轴的加工质感。渲染阶段针对不同部件赋予差异化材质：缸体部分采用哑光银灰色金属材质，模拟铸铁缸体的喷砂处理效果；两侧箱体采用深灰哑光工程材质，体现铸造壳体的厚重质感；紧固螺栓、连接拉杆等标准件赋予亮面金属材质，突出紧固件的金属光泽；背景采用高饱和度深蓝色，与金属质感的泵体形成强烈色彩对比，提升模型的视觉层次感。结构设计上完整还原了双活塞泵的核心传动逻辑，两侧活塞单元对称布置，通过中间的传动组件实现同步往复运动，缸体与端盖之间采用长拉杆贯穿紧固的连接方式，保证泵体在高压工况下的结构强度，底部的安装支座带有定位安装孔，方便泵体在设备机架上的固定安装。整个建模过程严格遵循机械设计的装配公差要求，各部件之间的配合间隙、装配关系都按照实际生产的装配逻辑进行约束设置，既保证了模型的外观还原度，也让模型具备后续工程拆解、运动仿真的基础条件，可用于活塞泵的结构教学、方案展示以及后续的工程优化参考。
