水泥场方形多叶通风关闸门结构设计

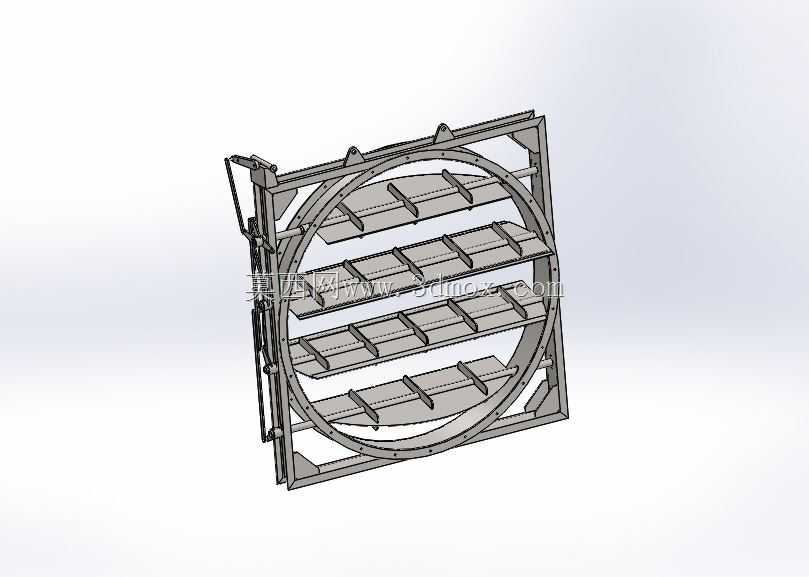

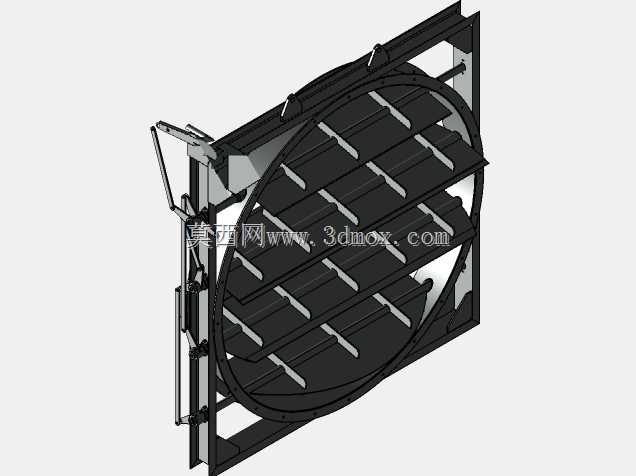

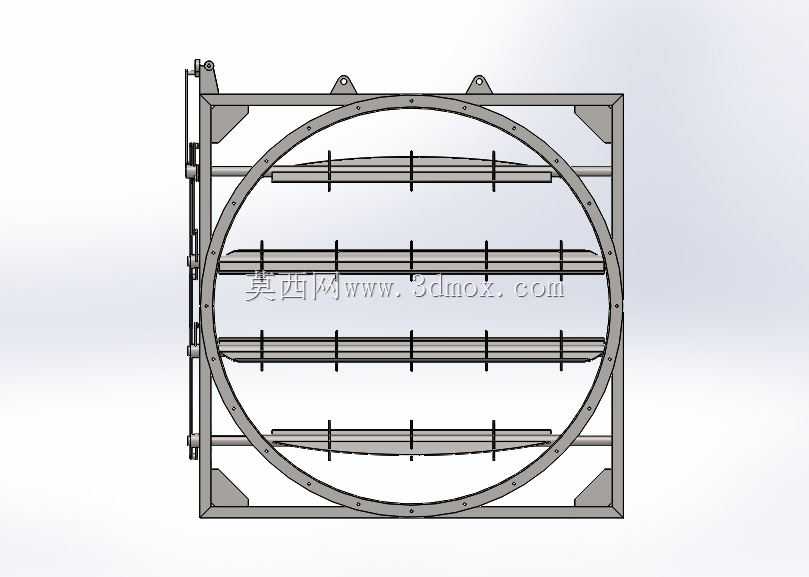

　　这款关闸门主要面向水泥生产厂区的通风风道系统设计，适配立磨、窑尾、水泥粉磨车间的主通风管道截流与风量调节需求，在水泥生产的高粉尘工况下，可实现风道的通断控制与多级风量匹配，避免常规单叶闸板在大口径风道中启闭扭矩过大、积灰卡滞的问题。从结构设计逻辑来看，整体采用外方内圆的框架构型，外部方形法兰边框直接与方形混凝土风道或金属方管风道对接，安装时可直接通过边框预留的螺栓孔完成端面固定，无需额外制作方圆变径接头，大幅缩减现场安装的施工工作量；内部圆形流道区域布置四层横向排布的百叶式闸板叶片，每层叶片通过侧边联动杆实现同步启闭，相比整板式闸板，单片叶片的转动扭矩降低60%以上，手动操作时无需配置大减速比的执行机构，

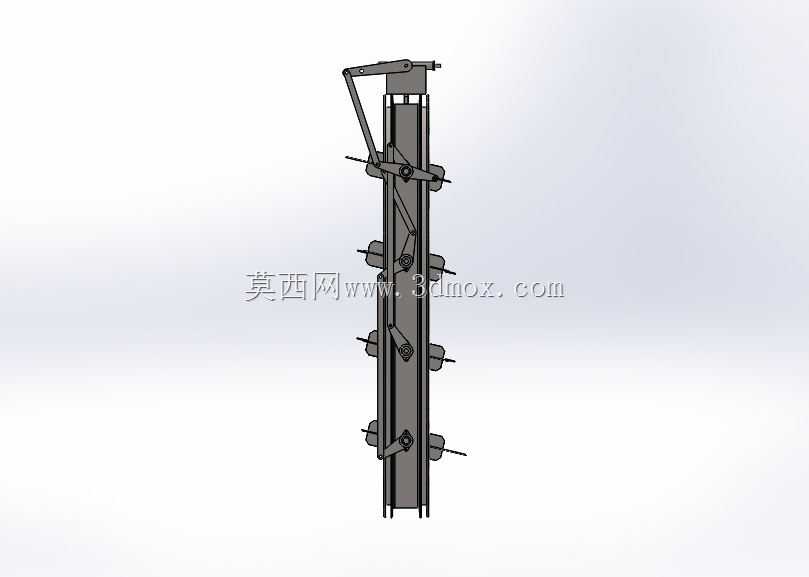

　　日常巡检时现场人员即可完成启闭操作。叶片表面设计有向外凸起的加强筋结构，在水泥粉尘长期冲刷的工况下，可提升叶片的抗磨损性能，同时避免薄板叶片在风道负压作用下产生形变漏风；叶片闭合时相邻叶片的搭接边采用折边咬合结构，闭合状态下的漏风率控制在3%以内，满足水泥生产系统风量平衡的控制要求。侧边的联动机构外置在框架侧面的防护腔体内，避免粉尘进入铰接点造成卡涩，铰接位置采用自润滑轴套，长期运行无需频繁加注润滑脂，适配水泥厂区高粉尘、少维护的使用场景。安装边界方面，外部方形框架的边长尺寸适配常规1.8米口径的工业通风道，整体厚度控制在350毫米以内，不会在风道对接位置占用过多的纵向安装空间，安装时需注意框架的水平度偏差不超过千分之二，

　　避免叶片转动时出现卡滞；风道侧需预留不小于600毫米的操作空间，满足手动操作杆的转动行程需求。在实际工况应用中，这款闸门除了用于水泥生产系统，也可适配矿山除尘风道、燃煤锅炉通风道等大口径、高粉尘的通风系统，作为截风阀或风量调节阀使用，相比常规蝶阀，其多叶结构在全开状态下的流阻更低，不会对风道内的气流产生过多扰动，降低通风系统的额外能耗。设计过程中针对水泥粉尘的堆积问题，在框架底部预留了清灰口，长期运行后可打开清灰口排出框架底部积存的水泥粉尘，避免粉尘堆积影响叶片的正常转动，所有外露金属构件均做了喷塑防锈处理，可适应厂区户外安装的防雨、防腐蚀需求。
