水泥工况用叶轮式旋转给料阀结构

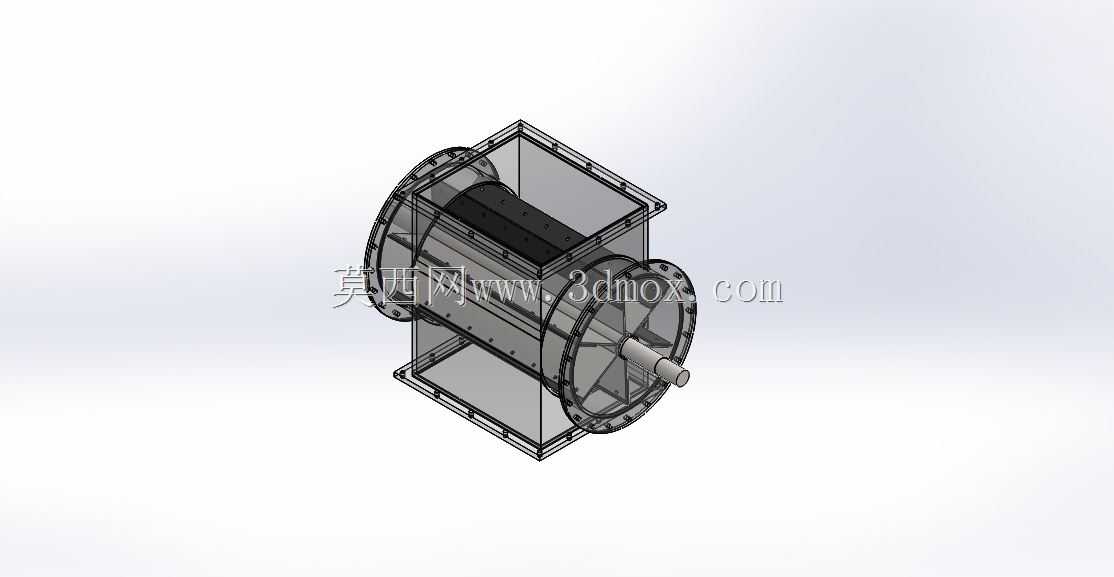

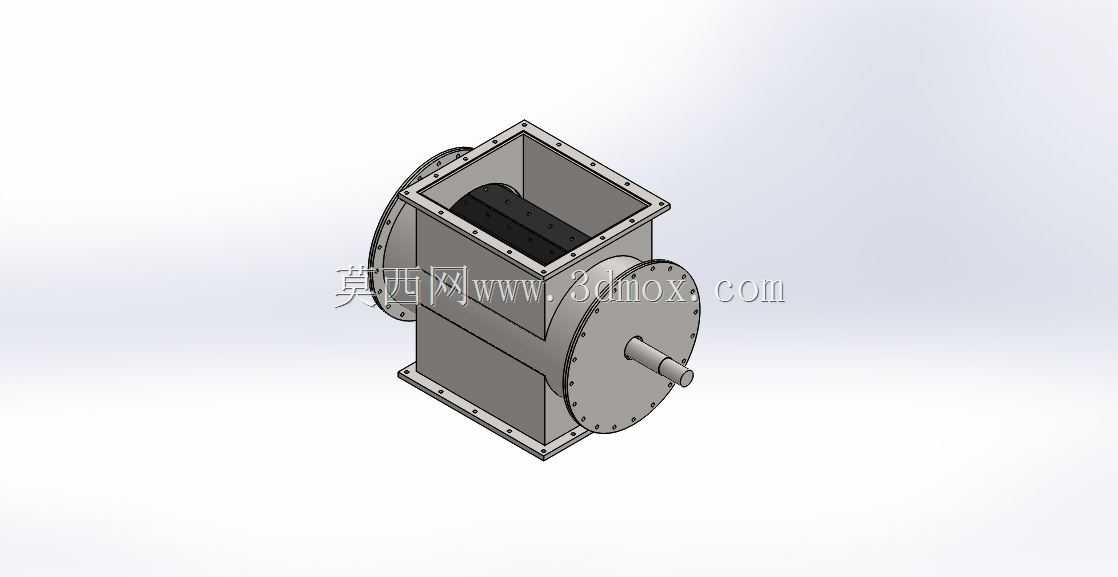

　　这款旋转阀主要面向水泥生产厂区的粉体物料输送环节设计，常见于生料粉、水泥成品的料仓卸料、气力输送管路的锁风卸料工位，也可适配其他矿业、化工领域的干燥粉体定量给料场景。在水泥生产的实际工况中，这类设备往往安装在料仓底部与输送管道的衔接位置，核心作用是在上下存在气压差的管路系统中，通过叶轮的匀速旋转实现粉体物料的连续定量卸出，同时阻断上下腔室的气流串通，避免气力输送系统的风压泄漏影响输送效率，也能防止料仓内的物料出现塌料、冲料问题。从结构设计来看，整体采用方形法兰接口作为进出料连接端，上下法兰的螺栓孔位按照常规粉体输送管路的通用安装间距排布，能直接匹配多数水泥厂区现有料仓、溜管的安装接口，无需额外制作过渡连接件，降低现场安装的改造成本。

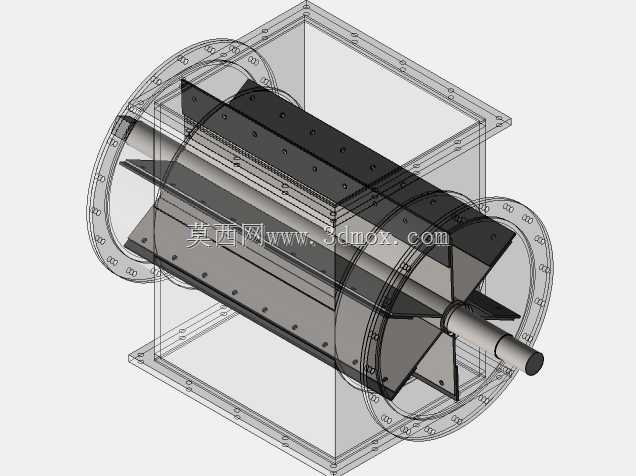

　　阀体的壳体部分做了透明化的结构展示，内部的叶轮采用多叶片径向布置结构，叶片边缘与壳体内壁的间隙控制在极小范围内，既保证叶轮转动时不会与壳体发生剐蹭卡滞，又能尽可能缩小间隙减少气流窜通，保证锁风效果。叶轮的转轴两端伸出阀体，通过端盖上的轴承组件实现转动支撑，端盖与壳体之间采用法兰螺栓连接，配合密封件避免粉体物料从转轴位置泄漏，也能防止外界粉尘进入轴承部位影响转动寿命。设计过程中优先考虑了水泥粉体的磨蚀特性，叶片表面预留了耐磨衬板的安装位置，可根据实际物料的磨蚀性更换不同材质的耐磨衬板，延长设备整体的使用寿命，不需要整体更换叶轮就能完成易损件维护。进出料的方形接口尺寸与同规格的常规卸料阀保持一致，安装时的中心高度、

　　法兰螺栓孔距都符合行业通用的安装边界，可直接替换现场老旧的同规格卸料设备，不需要调整上下料仓、管路的安装位置，减少设备更换的施工量。叶轮的叶片数量经过工况匹配设计，在保证每转给料量稳定的前提下，减少叶片之间的物料卡滞概率，针对水泥粉这类流动性较好但容易夹带小颗粒熟料的工况，叶片的倾斜角度做了微调，避免物料在叶片夹角处堆积残留，保证给料量的均匀稳定。两端的轴承座采用外置式设计，能让轴承部位远离阀体内部的粉体物料，即使端盖密封出现轻微磨损，泄漏的粉体也不会直接进入轴承滚动体位置，进一步降低设备的维护频率。
