双轴连接传动惰轮臂结构设计

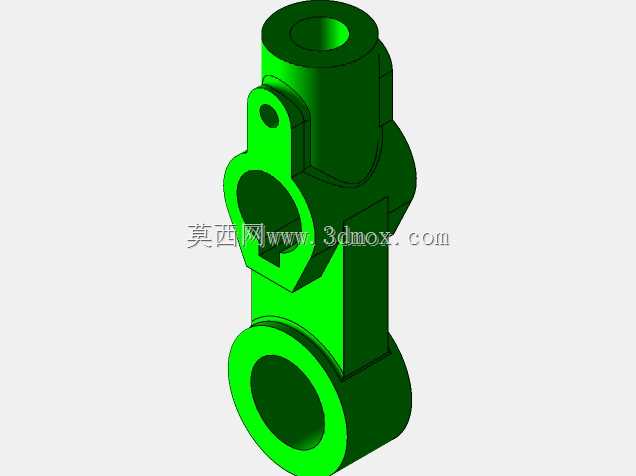

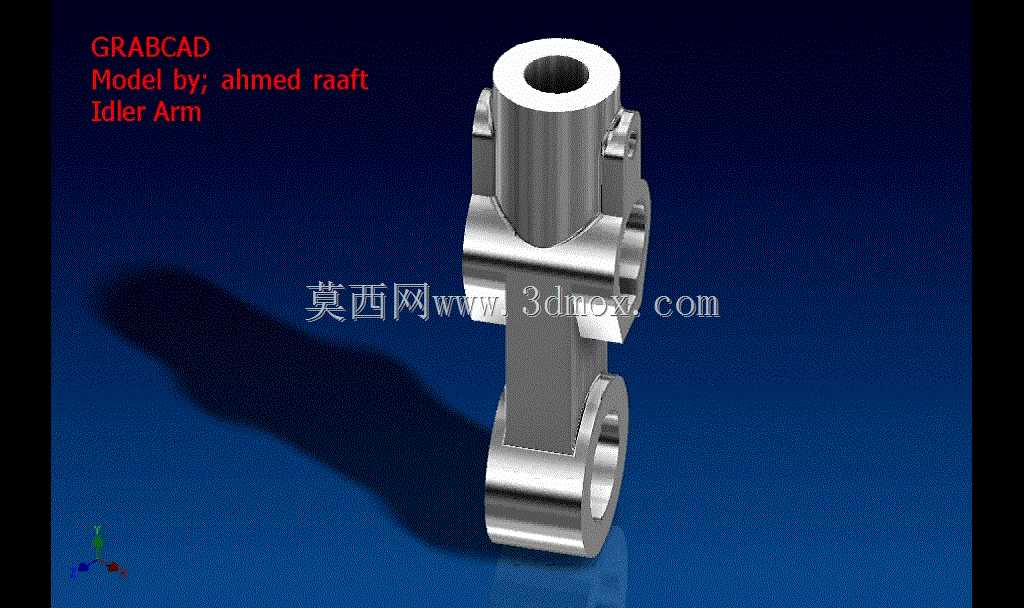

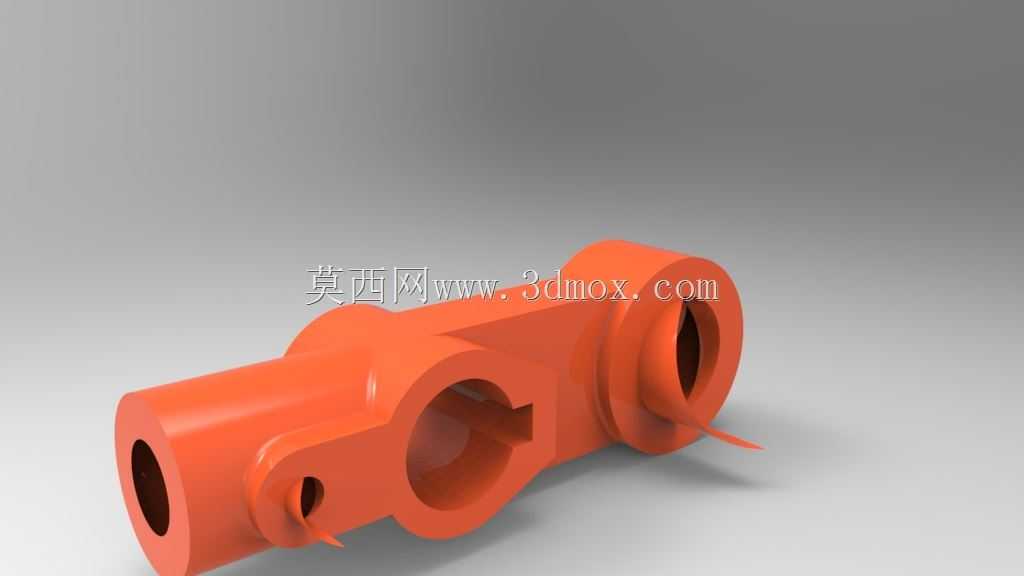

　　在常规的机械传动布局里，这类惰轮臂主要承担双轴之间的传动衔接与张紧调节作用，常见于中小功率的动力传输工位，比如轻工输送线的传动端、小型自动化设备的同步带传动侧、仪器仪表的内部传动链路中，用来填补固定轴间距下的传动间隙，避免传动带或者传动链在长期运行后出现松旷跳齿的问题。从结构本身来看，整体采用一体式铸造成型后做机加工的工艺路线，主体的三个筒状结构分别对应两个待衔接轴的安装位与一个惰轮转轴的固定位，其中大口径的通孔是适配主动侧或者从动侧的固定轴安装，侧方伸出的小凸耳带孔位是用来安装张紧调节的锁紧螺栓，另一侧的带开口筒状结构是用来安装惰轮转轴，开口处的切槽设计是为了在锁紧螺栓拧紧时提供足够的夹紧力，保证惰轮转轴安装后不会出现径向窜动。

　　设计时首先要考虑的是安装边界的适配性，两个主安装孔的中心距需要匹配设备原有传动链路的轴间距公差，整体的外轮廓不能超出设备内部预留的安装空间，避免和周边的走线、护罩或者其他传动件产生运动干涉。筒状结构的壁厚设计要兼顾强度与轻量化，常规工况下壁厚取孔径的1/8到1/6即可，既可以承受传动过程中惰轮带来的径向载荷，也不会因为整体过重增加轴端的额外负载。安装面的平面度需要控制在合理公差范围内，保证装配后惰轮臂和安装基准面贴合紧密，不会在运行过程中出现偏摆，导致惰轮的传动平面和带轮平面错位，加剧传动带的单边磨损。这类零件在实际使用中，不需要做额外的表面处理，铸造成型后做清砂去毛刺，安装孔做精镗加工保证尺寸精度即可，

　　开口夹紧处的螺栓孔需要做锪平处理，保证螺栓锁紧时受力均匀，长期运行下不会出现夹紧力松弛的问题。在传动链路调试时，先将两个主安装孔套入对应固定轴，初步预紧安装螺栓，再装入惰轮转轴，调整惰轮的位置让传动带的张紧力达到合适区间，之后拧紧夹紧螺栓与主安装螺栓，即可完成装配，后续维护时只需要定期检查夹紧螺栓的预紧力，就能保证传动链路的稳定运行。
