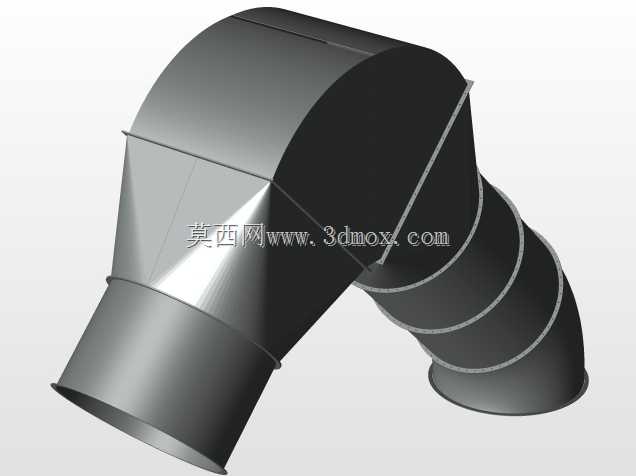

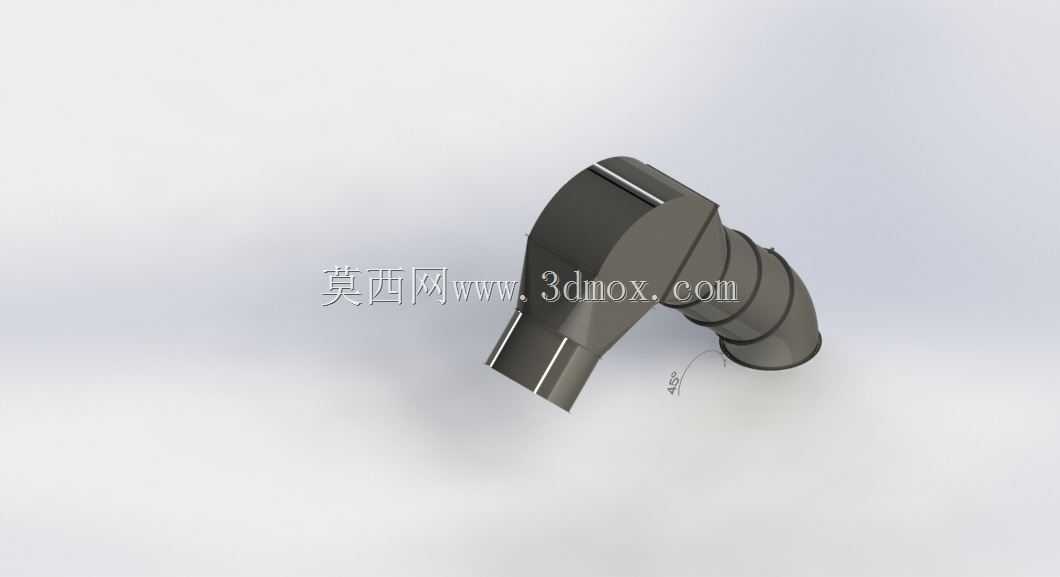

多段变径弯头组合式管道结构

　　这类带弯头的组合管道结构，常应用在通风除尘系统、物料气力输送管线、工业设备排风接驳场景中，用来在有限安装空间内完成管路走向的转向调整，同时适配不同口径的设备接口，减少管路转接时的额外配件使用。从结构设计来看，该管道组件采用多段拼接的成型思路，弯头段做了圆弧过渡处理，避免直角转向带来的风阻骤升或者物料卡滞问题，变径段采用渐扩渐缩的流线型结构，能有效降低管路内的流体紊流，减少输送过程中的压力损失。在实际安装边界上，该组件两端的接口预留了足够的接驳长度，可适配常见的法兰连接、抱箍连接两种安装方式，弯头的转弯半径经过合理核算，既不会因为半径过大占用过多安装空间，也不会因为半径过小导致管路通流能力下降。设计过程中需要重点考量管壁厚度的均匀性，

　　尤其是弯头外侧的壁厚，要满足长期输送含尘气流或者颗粒物料时的耐磨要求，内侧则要保证曲面顺滑无凸起，避免积尘或者物料残留。这类管路组件在车间除尘系统的支管接驳、小型工业设备的排风转向、粉体输送生产线的管路改向环节都有大量应用，相比采用标准弯头加变径管拼接的方案，一体化的组合结构能减少接缝数量，降低管路漏风或者漏料的风险，同时减少现场安装的拼接工作量。建模时需要注意各段管路的同轴度对齐，尤其是弯头与直段、变径段的衔接位置，要保证曲面过渡连续，避免出现台阶或者错位，否则会直接影响实际使用时的流体通过效率，甚至在长期使用过程中在错位位置出现积料堵塞的问题。另外接口位置的尺寸公差需要匹配通用管路配件的标准公差范围，保证现场安装时能够直接对接，不需要二次切割或者修配，降低现场施工的难度。
