嵌入式金属拉达传感安装基座结构

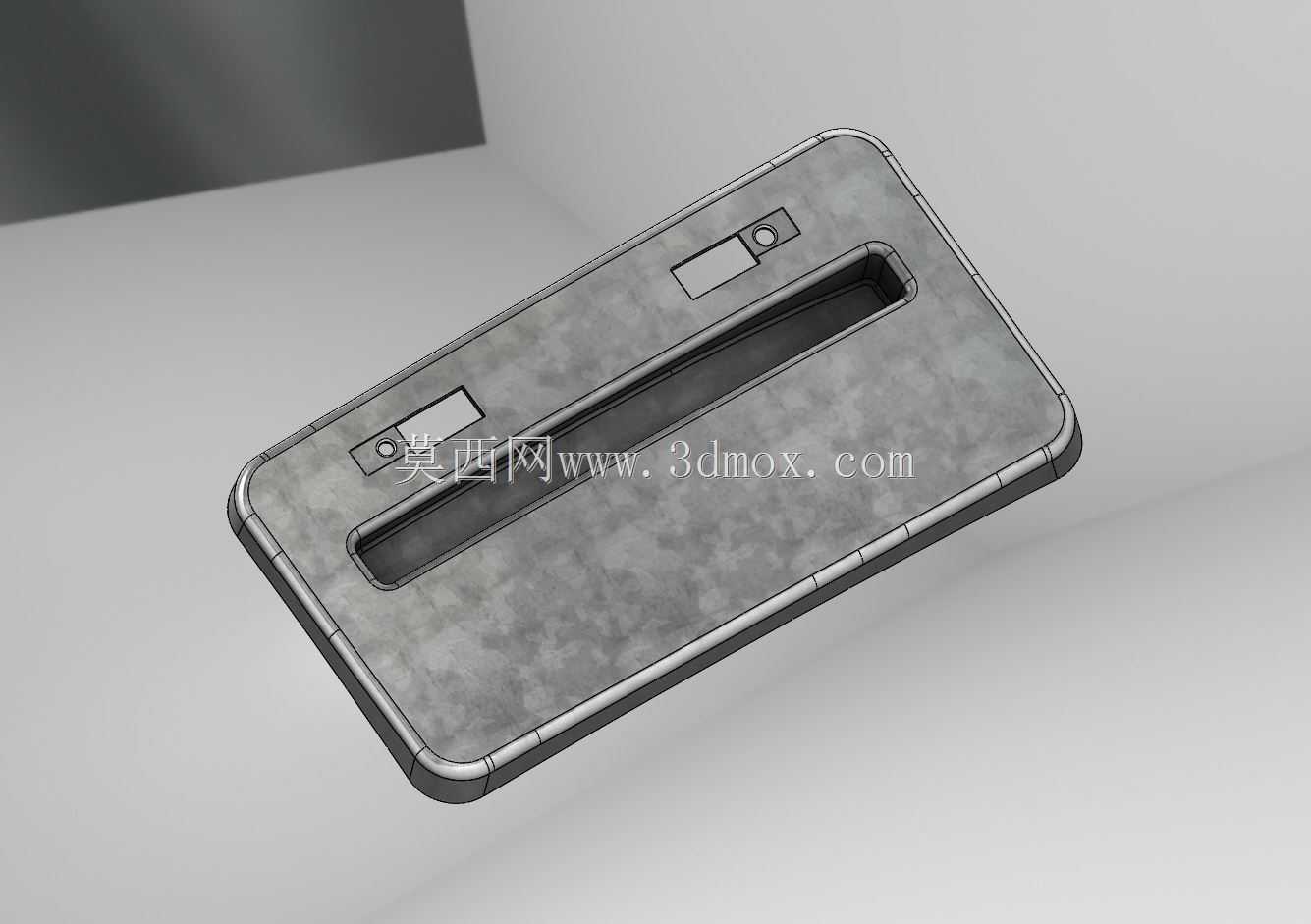

　　这款金属质感的矩形构件，是适配传感检测场景的嵌入式安装基座，日常多配套在工业仪器仪表、工位检测终端的面板集成环节，用来承载小型光电、接近类传感元件，同时兼顾安装位的结构防护与走线规整需求。从实际落地的安装场景来看，这类构件常嵌入设备操作面板、检测工位的工装立板内，外露面与安装面板保持齐平，不会额外占用工位的操作空间，也能避免生产过程中物料剐蹭、工具磕碰损坏内部传感元件。构件整体采用圆角矩形的外形设计，四个边角做了圆弧过渡处理，没有尖锐的直角结构，一方面能降低安装过程中边角划损安装面板涂层的概率，另一方面也能减少日常使用中积尘藏污的死角，方便工位日常清洁维护。构件中部预留了长条形的通槽结构，这个槽位是传感检测的信号通道，

　　槽体边缘做了一圈凸起的围边，能阻挡面板表面的切削液、粉尘顺着槽体渗入设备内部，适配车间多尘、有少量切削液飞溅的加工场景。长槽两侧对称布置了两个小型方形安装位，每个安装位旁都预留了小圆孔，这两个位置是用来固定传感元件的电路板与感应端头，小圆孔对应螺丝锁紧位，安装时不需要额外做打孔定位，直接用标准小规格螺丝就能完成传感元件的固定，能大幅减少现场装配的调整时间。从安装边界来看，构件的侧壁做了一圈阶梯式的止口结构，安装时将构件从面板正面嵌入预先开好的对应尺寸矩形安装孔，止口台阶会卡在面板背面，配合侧边的卡扣或者点胶固定，就能实现构件的稳固安装，不需要在面板正面额外加装固定压片，外露面的整体性更强。壳体的壁厚做了均匀化处理，整体壁厚保持在1.

　　5-2mm区间，既保证了整体结构强度，在受到常规外力按压时不会出现形变凹陷，也不会因为壁厚过大导致整体重量超标，适配轻量化的仪器面板安装需求。构件背面预留了走线的缺口，传感元件的连接线可以从这个缺口直接接入设备内部的控制线路，走线路径短，不会出现线路弯折过度导致的接触不良问题。在设计思路上，这款构件没有做多余的装饰结构，所有外形结构都服务于安装与防护的实际功能，表面做了做旧金属质感的处理，能适配工业设备统一的金属风格外观，不会在设备面板上显得突兀。实际选型适配时，需要注意安装孔的开孔尺寸要和构件的止口尺寸匹配，预留0.1-0.2mm的安装间隙，方便嵌入安装的同时不会出现松动晃荡的问题，长条形通槽的位置要和内部传感元件的感应端头完全对齐，避免遮挡信号传输路径影响检测精度。
