传感器配套光学透镜结构设计

　　这款光学透镜主要适配光电类传感设备的光路传导需求，在工业检测、环境感知、光电触发类场景中承担光线汇聚、光路校准的核心作用，是光电传感器、红外传感模组中决定光线采集效率的关键结构件。从实际应用场景来看，这类透镜常被嵌入光电接近开关、红外测温传感头、视觉检测补光模组的前端位置，直接决定传感单元的光线接收角度与有效感应范围，在自动化产线的物料到位检测、设备区域安全防护、工业现场非接触式测温等工况下，透镜的曲面精度直接影响传感设备的响应阈值与检测稳定性。

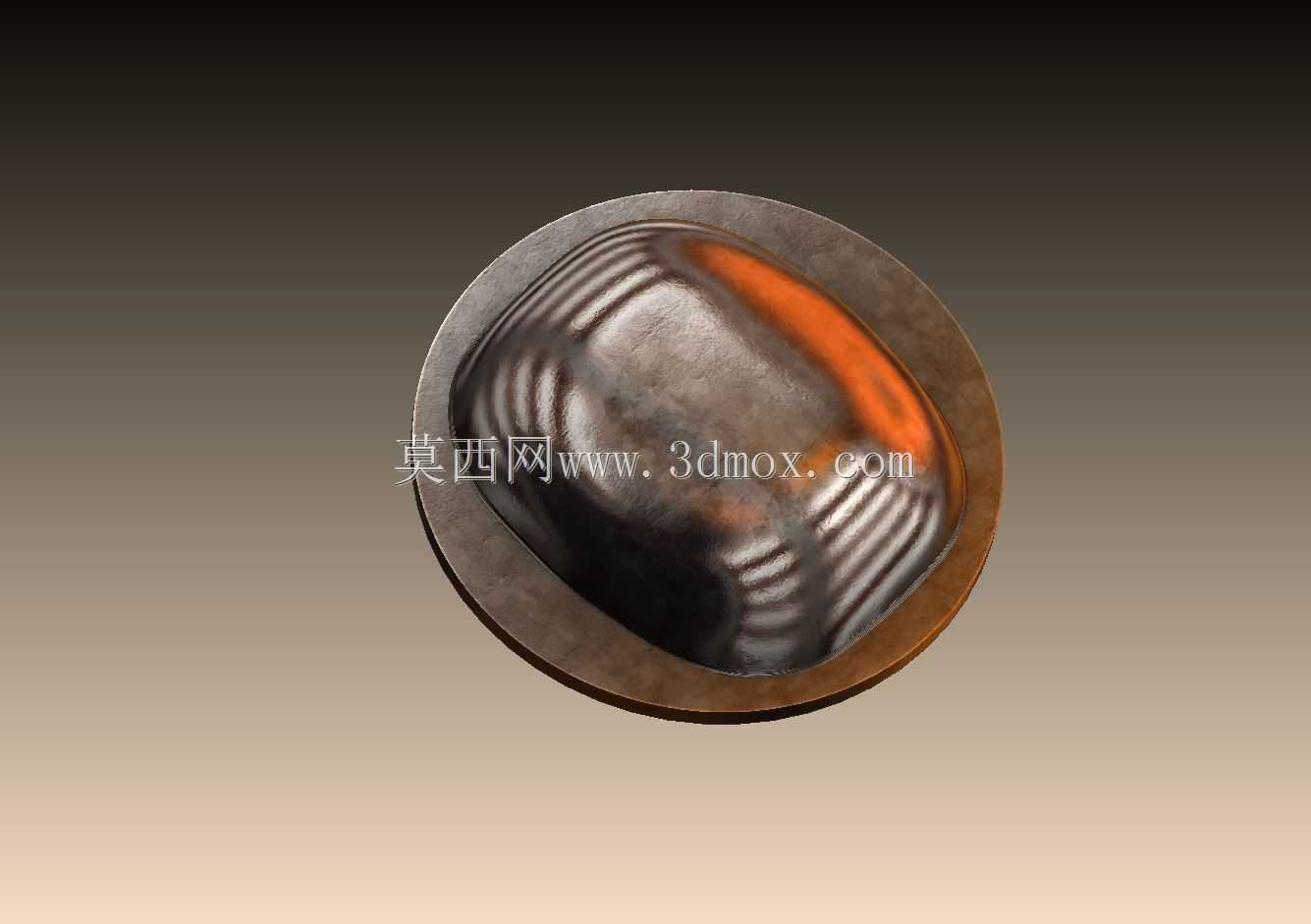

　　设计过程中优先考虑了光路传导的均匀性，曲面采用非对称弧面过渡，边缘做了加厚的环形安装边，安装边的厚度控制在适配常规传感外壳嵌装槽的尺寸范围内，不需要额外设计压合结构即可通过外壳过盈配合完成固定，安装边界预留了0.1mm的装配公差，适配不同批次外壳的注塑尺寸偏差。透镜的入光面做了微纹理消光处理，避免工业现场复杂光源环境下产生杂光反射干扰传感信号，出光面则采用高光滑度弧面设计，保证目标光线能够精准汇聚到后端的感光芯片中心区域，减少光线散射带来的信号衰减。

　　从结构适配性来看，这款透镜的整体外形为圆形嵌装结构，外径尺寸匹配市面上主流的M18、M12规格传感外壳的前端安装位，不需要对现有传感外壳做结构修改即可直接替换使用，透镜的中心厚度经过光路模拟校准，在保证结构强度的前提下尽可能减少光线穿过时的折射损耗，边缘的环形安装台做了微小的倒角处理，装配时不会刮伤外壳的嵌装槽内壁，也能避免安装过程中透镜边缘崩边的问题。针对工业现场可能存在的粉尘、轻微溅水工况，透镜安装后与外壳端面齐平，不存在积灰的凹槽结构，日常维护只需要擦拭端面即可保证透光效率，不会因为长期使用积灰导致传感灵敏度下降。在选型适配时，只需要确认传感模组的感光芯片尺寸与检测距离，即可匹配这款透镜的焦距参数，不需要额外调整光路结构，能够大幅缩短传感设备的开发周期，也方便现有老旧传感设备的配件替换维护。
