乘用车油底壳集成传感安装位结构设计

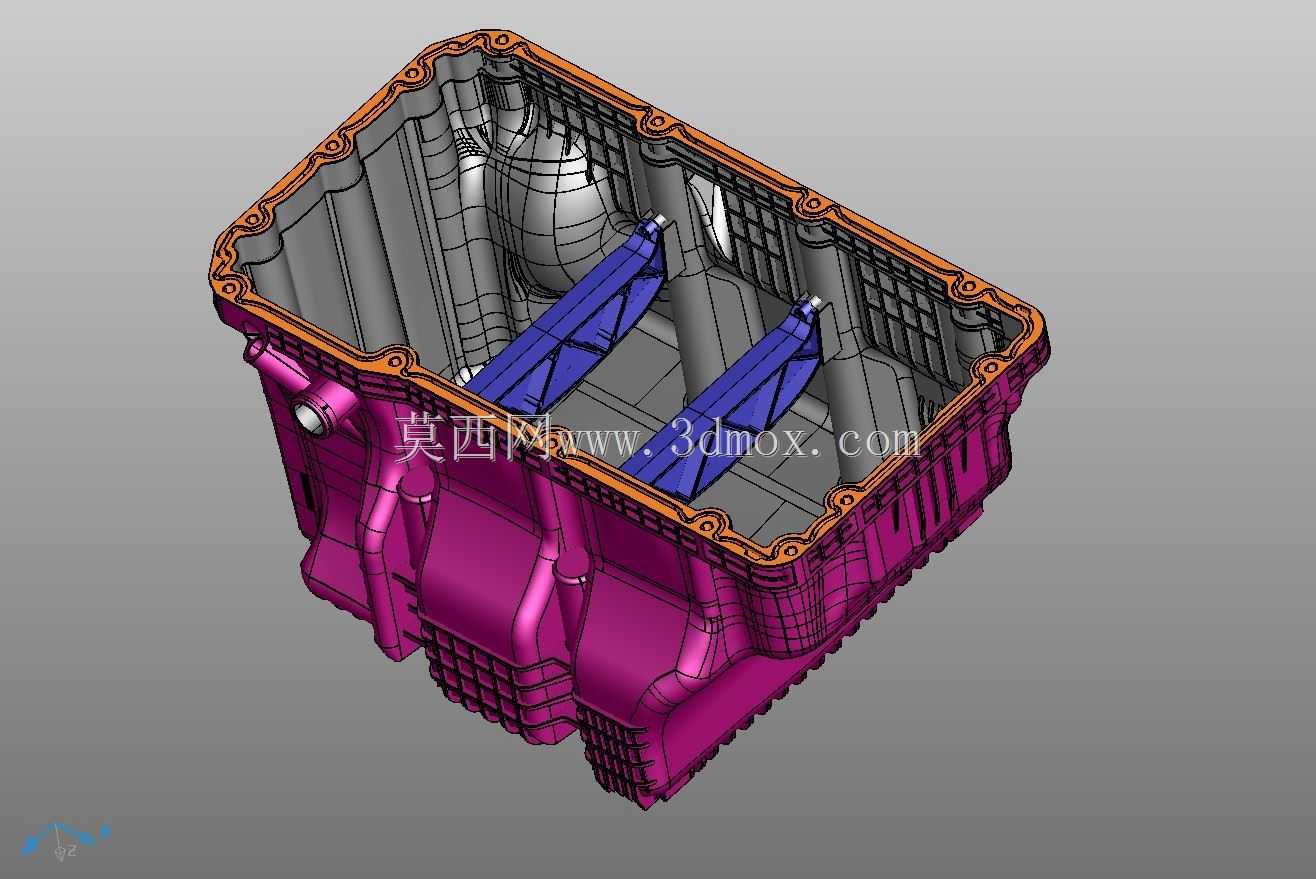

　　这款结构件主要应用于乘用车辆动力舱下部，作为润滑系统储油部件的同时，预留了传感元件的安装适配空间，日常运行中承担储存机油、密封曲轴箱下端、为机油液位与温度传感元件提供安装基准的作用。从结构设计逻辑来看，整体采用深腔冲压结合局部加强的构型，腔体内壁布置的两道蓝色支撑筋，一方面用于分隔腔体内部的机油涌动空间，降低车辆急加减速、爬坡工况下机油液面的大幅波动，避免机油泵吸入空气导致润滑压力不足；另一方面也作为内部扰流结构，辅助机油回流过程中的气泡析出，减少润滑系统气蚀风险。上部一圈带均匀安装孔的橙色密封法兰面，加工时需要保证平面度公差控制在0.1mm以内，配合密封垫安装后可实现曲轴箱下部的静密封，防止机油渗漏，

　　法兰边的螺栓孔位按照等间距排布，同时在转角位置加密孔位，适配缸体下端的安装螺柱位置，保证密封压力均匀分布。腔体外部的紫色区域为冲压成型的加强结构，外部凸起的竖筋与横筋交错布置，在不增加整体壁厚的前提下提升壳体的结构刚度，抵御车辆行驶过程中路面飞溅石子的冲击，同时降低动力传递过程中壳体的共振噪声。下部的凹凸构型是为了适配前副车架、转向拉杆的运动边界，避免车辆极限跳动工况下部件发生运动干涉，同时预留的机油放油螺塞安装位位于腔体最低点，保证保养时机油可以完全排空。腔体内壁预留的传感元件安装凸台，直接集成在壳体侧壁上，不需要额外加装转接支架，传感元件探头可以直接伸入油液内部，保证液位、温度参数采集的准确性，凸台位置做了局部加厚处理，

　　避免安装传感元件时壳体发生变形导致密封失效。整体安装边界需要匹配动力总成的下部轮廓，腔体深度根据发动机机油容量设计，保证静态时机油液面高度符合机油标尺的刻度范围，同时上部法兰的安装角度与缸体下端面完全贴合，不需要额外调整密封垫的适配角度。
