车载鲨鱼鳍式WIFI通讯天线结构设计

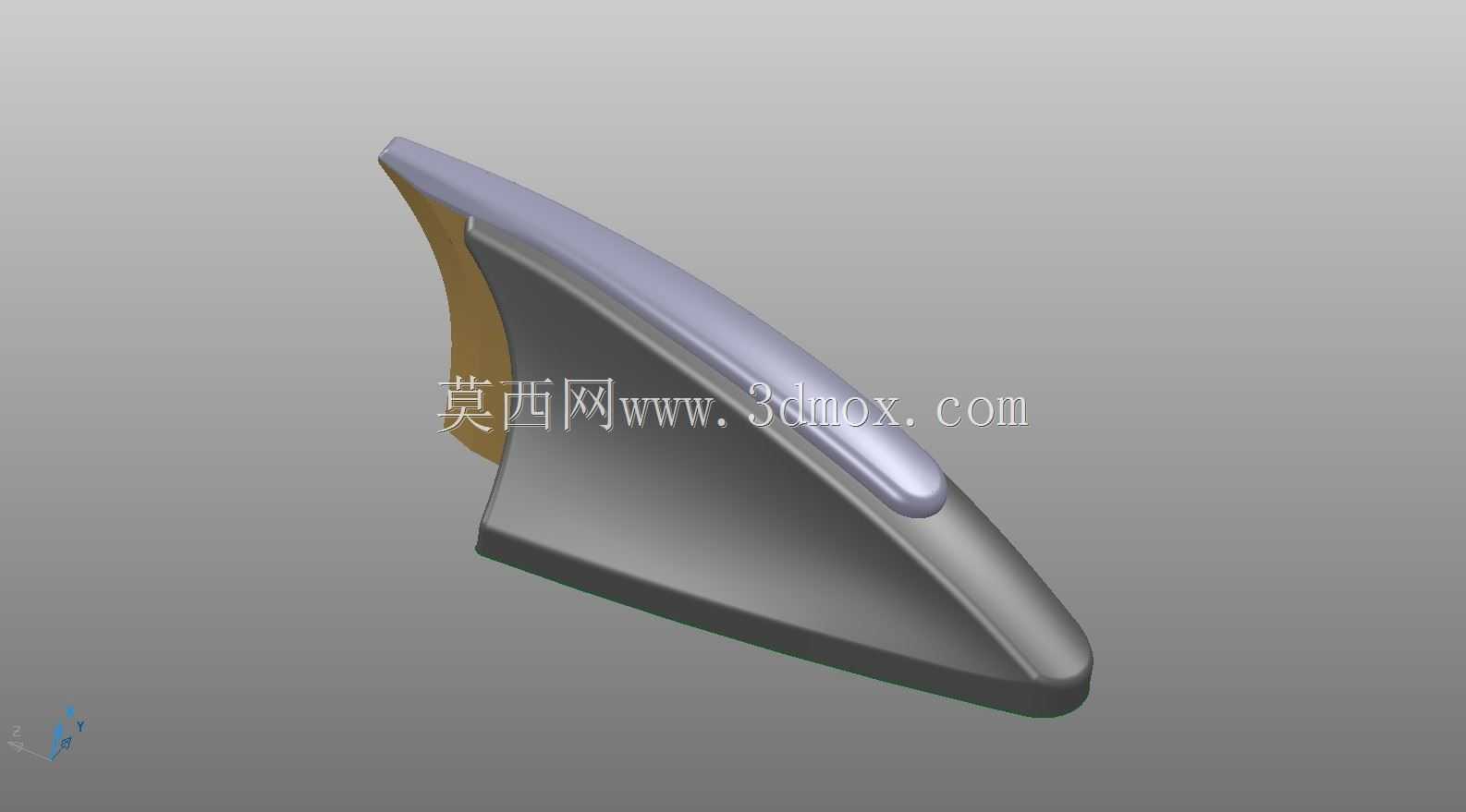

　　这款车载鲨鱼鳍式通讯部件的设计，首先要兼顾车顶安装的空气动力学表现与信号收发效率，日常装车场景中，这类部件需要替代传统外置杆状天线，在高速行驶时降低风阻风噪，同时集成WIFI信号收发功能，为车内乘员提供稳定的车载网络连接支持。从结构设计逻辑来看，整体采用流线型楔状造型，前缘收窄后缘平滑过渡，完全贴合乘用车车顶的曲面弧度，安装时底部贴合面需要匹配车顶钣金的安装位预留尺寸，避免出现装配缝隙导致漏水或者风噪异常。设计过程中首先要考虑信号穿透性，外壳上部采用低介电常数的工程塑料材质，保证WIFI信号的无遮挡收发，下部基座部分采用耐候性更强的ABS混合材质，抵御长期户外暴晒、低温、雨水侵蚀的使用环境。实际装车使用时，

　　这类部件除了WIFI信号收发，还可兼容GPS、车载收音机等多频段信号的集成安装，内部预留的安装腔室可以根据配置需求放置不同的信号处理模块，不需要额外改动车顶开孔尺寸，适配多数A级到B级乘用车的通用安装孔位。外形尺寸方面，整体高度控制在70mm以内，长度不超过200mm，宽度控制在80mm左右，既保证内部有足够空间布置天线电路板与馈线走线槽，又不会因为造型过高突兀影响整车外观协调性。安装边界设计上，底部设置一圈环形密封胶条安装槽，装配时配合3M双面胶与车顶钣金贴合，同时预留固定螺栓孔位，双重固定避免高速行驶时部件脱落，馈线从基座中心的走线孔穿入车内，连接车载通讯主机，走线位置避开车顶加强筋，避免装配时出现馈线挤压破损的问题。

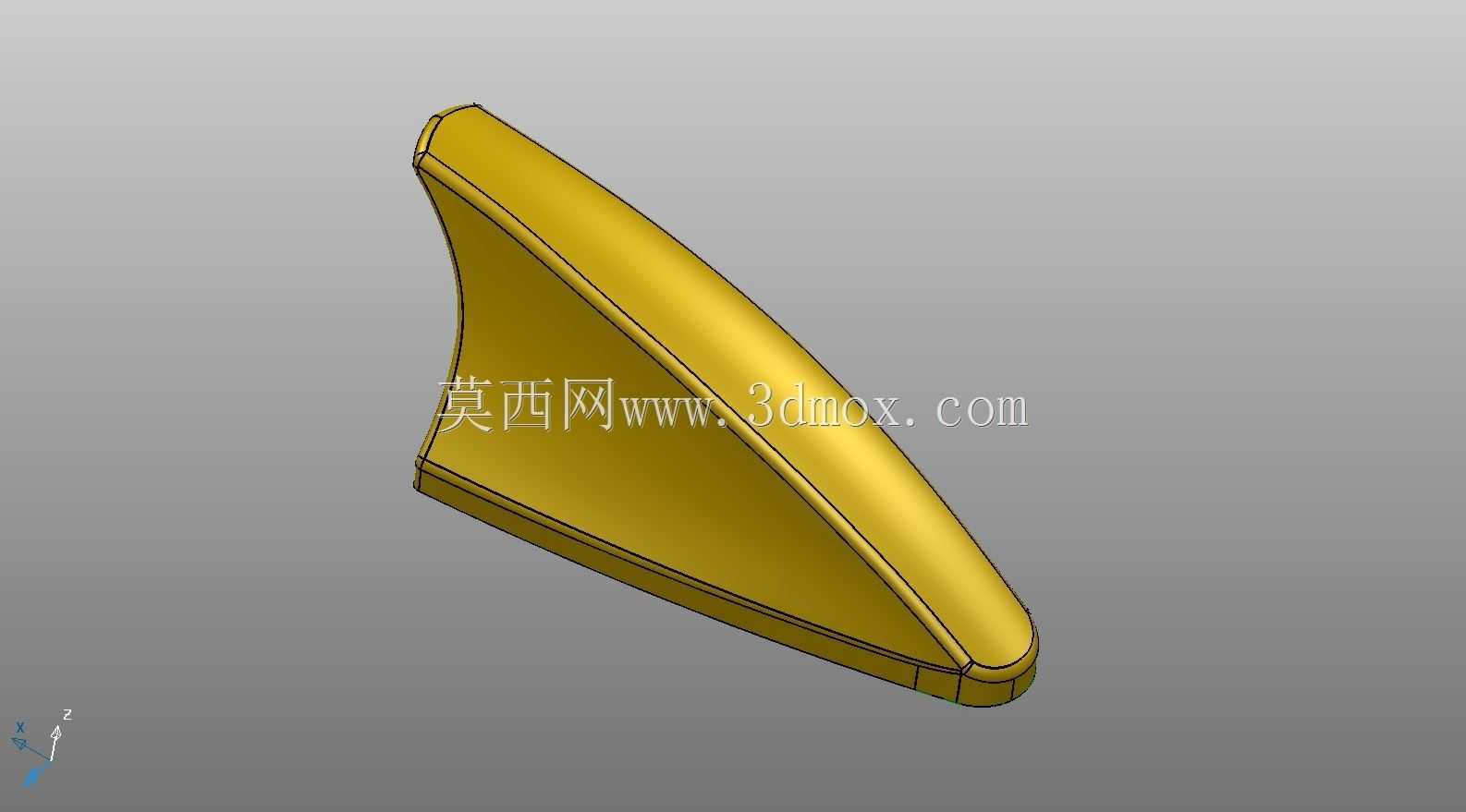

　　结构建模过程中，需要重点验证曲面的G2连续过渡，保证外壳注塑成型时不会出现缩痕、熔接线等外观缺陷，同时上下壳体的卡扣连接位置要均匀布置，配合超声波焊接工艺实现壳体的密封连接，满足IP67级别的防水要求，应对日常洗车、雨天行驶的涉水场景。不同于传统杆状天线的易弯折、易被盗的问题，这种一体化鲨鱼鳍结构没有外露的活动部件，长期使用的故障率更低，同时外观与整车造型融合度更高，不会破坏车顶的流线型设计，在高速120km/h行驶状态下，风阻系数相比传统杆状天线降低0.008左右，能够在一定程度上降低整车行驶风噪，提升驾乘静谧性。内部结构设计时，天线PCB板采用倾斜布置的方式，匹配信号收发的最佳角度，避免金属车顶对信号的屏蔽影响，馈线接口采用标准FAKRA接头，适配多数车载通讯主机的通用接口，不需要额外定制转接线材，降低后期改装与维修的替换成本。
