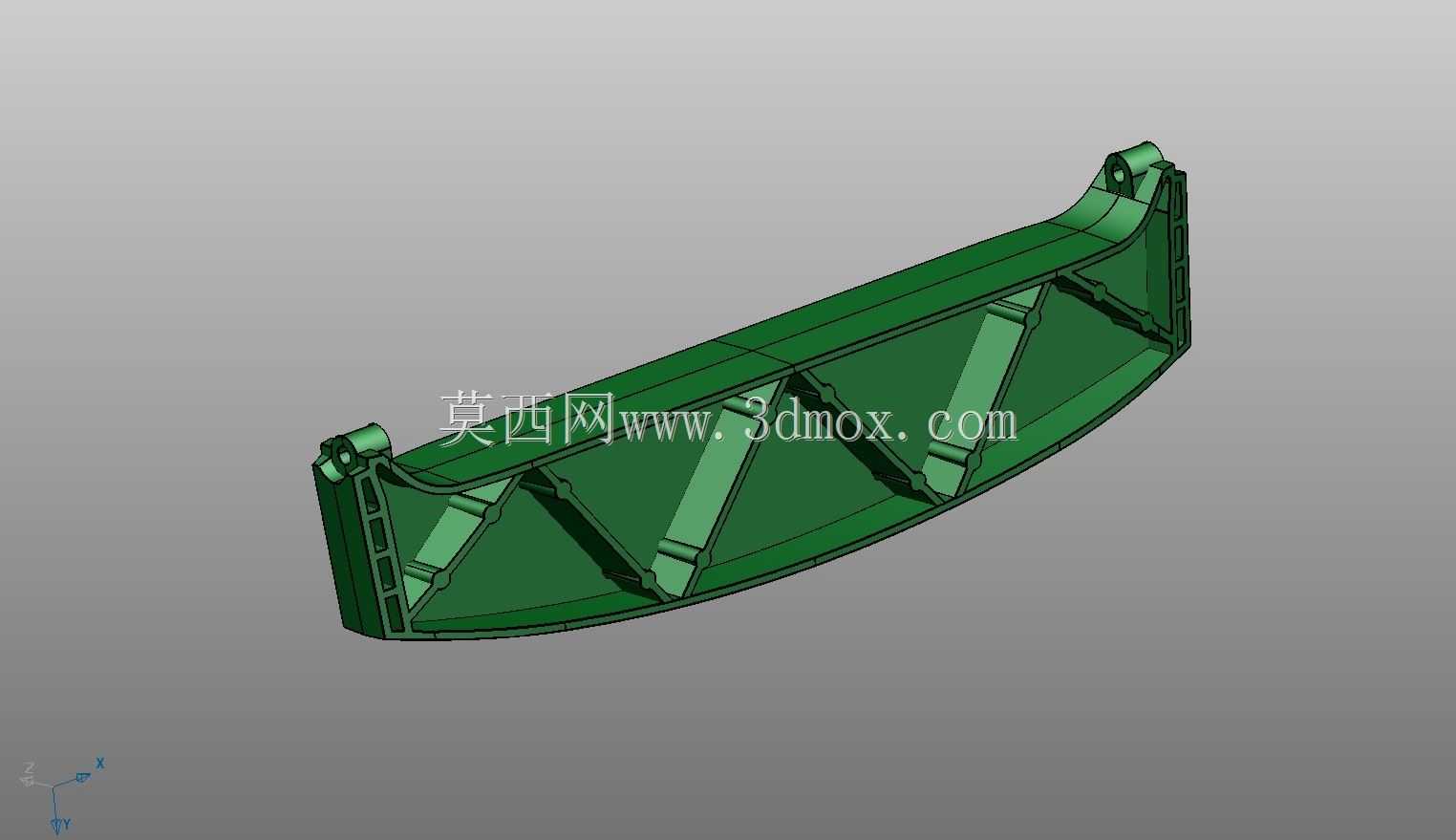

弧形桁架式桥梁承载结构件

　　该弧形桁架式承载构件主要应用于小型模块化桥梁、设备跨接支撑结构以及工业场景中的跨距承载工位，可作为小型通行桥的主体承重结构，也可适配在自动化生产线跨线梯、设备检修通道跨接段等场景，承担竖向静载与通行动载的传递作用。从结构设计来看，整体采用弧形上拱的外形设计，契合简支梁受力的弯矩分布特性，可将上部荷载通过弧形主梁均匀传递至两端的铰接安装位，两端预留的铰接耳座带同轴安装孔，可与配套的支座销轴配合，实现结构的快速装配，同时释放少量转动自由度，抵消基础沉降带来的附加应力。内部采用多组斜向加强筋分隔成独立的三角桁架腔体，三角稳定结构可在不显著增加整体壁厚的前提下大幅提升结构的抗扭、抗弯刚度，避免大跨距下出现过度挠曲变形，

　　筋板与主梁侧壁的连接处均做了圆弧过渡处理，减少应力集中风险，适配长期交变载荷下的使用需求，降低疲劳开裂概率。从安装边界来看，构件整体为一体化成型结构，两端安装耳座的孔位同轴度公差控制在合理范围，安装时仅需保证两端支座的安装面水平度、跨距与构件长度匹配即可，无需额外现场拼接，可大幅缩短现场装配周期。构件的上表面为平整承载面，可适配铺设防滑面板或者直接作为承载接触面，侧壁的镂空设计一方面降低了构件自身重量，便于运输与吊装作业，另一方面可减少风阻，在户外使用场景下降低横向风载对结构的影响。设计过程中优先考虑了受力路径的优化，所有筋板的布置方向均与主应力传递方向契合，避免出现受力死角，同时控制整体壁厚均匀，避免成型过程中出现缩痕、应力不均等问题，两端铰接位做了局部加厚处理，提升孔位的承压能力，避免长期销轴转动磨损后出现孔位失圆、结构松动的问题。
