卡通凯蒂猫造型装饰摆件三维结构

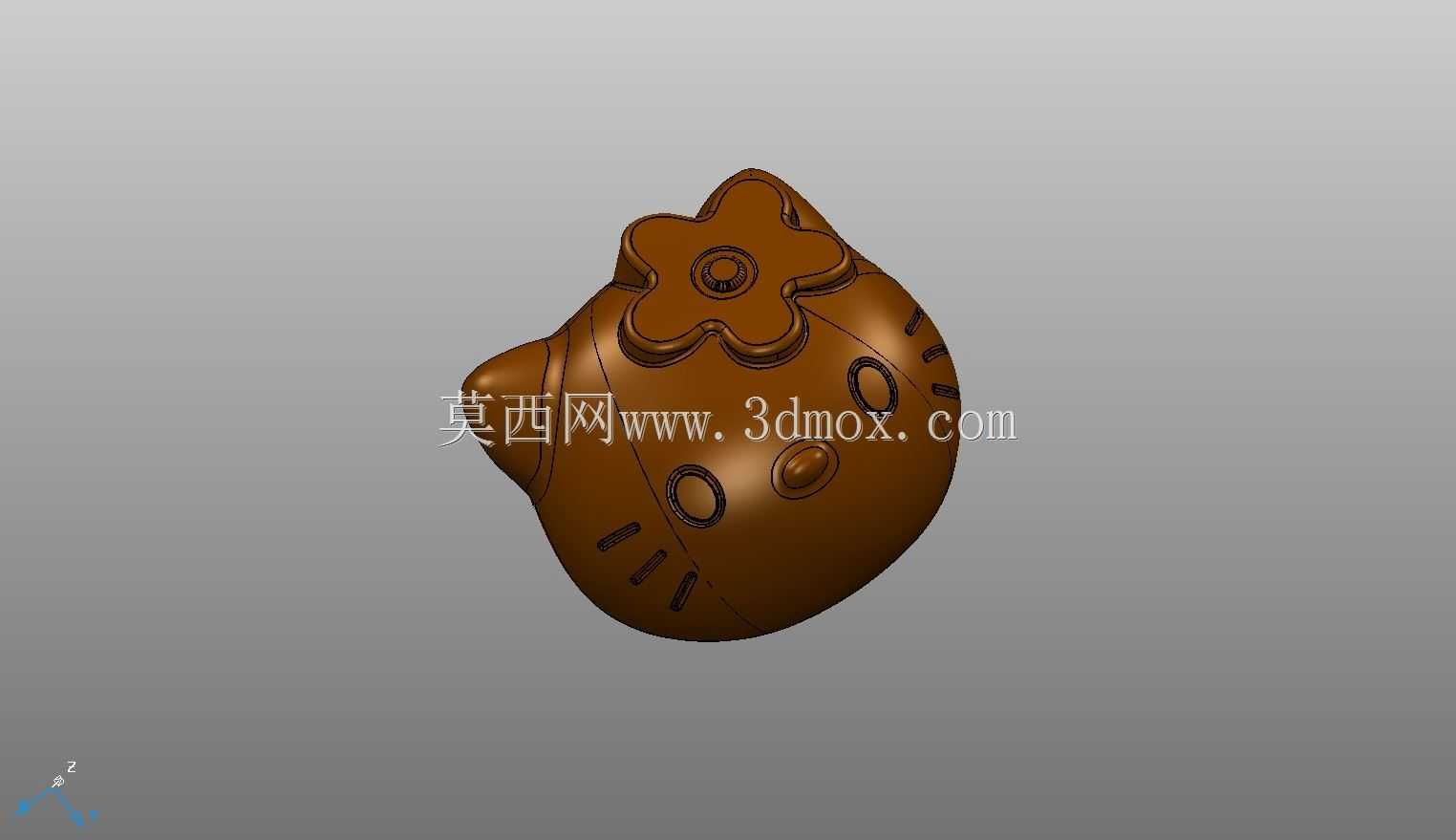

　　这款卡通凯蒂猫造型的立体构件，最初的设计需求来自文创周边的定制开发场景，可作为挂饰、桌面摆件、箱包配饰的基础结构件使用，也可适配小礼品注塑开模前的结构验证环节。从结构设计逻辑来看，整体采用一体化曲面建模思路，头部轮廓做了圆润化倒圆角处理，所有外露棱边均设置了R0.8-R1.5的过渡圆角，避免后续注塑生产时出现应力集中、锐边划伤的问题，同时也贴合卡通形象软萌的视觉特质。顶部的花型装饰结构与主体采用一体化合并建模，花型中心预留了直径2mm的沉孔结构，可适配挂绳、金属扣环的安装需求，无需额外做拼接组装，减少后续生产的装配工序。面部的五官结构采用凹陷式曲面设计，凹陷深度控制在0.5mm，既可以保证视觉上的轮廓辨识度，

　　又不会因为凹陷过深导致注塑脱模时出现粘模、填充不足的缺陷，后续做表面喷涂处理时，凹陷区域也能自然形成色彩分界，降低移印工序的对位难度。从安装边界尺寸来看，整体最大外轮廓尺寸控制在35mm×30mm×18mm范围内，属于小型装饰构件范畴，背部做了平面化处理，可直接贴合双面胶用于平面粘贴固定，也可在背部预留的柱位结构上加装别针底座，适配胸针类产品的装配需求。建模过程中对曲面的连续性做了统一管控，所有相邻曲面均达到G2连续标准，曲面曲率变化均匀，不存在突兀的折角，既可以满足3D打印快速打样的表面质量要求，也能直接导入模具设计软件做分模处理，分模线设置在构件最大轮廓的侧方位置，尽可能隐藏在视觉非重点区域，保证成品外观的完整性。考虑到这类文创产品常接触皮肤、日常握持的使用场景，整体结构没有设计细小的易脱落零部件，所有凸起结构的连接厚度均不小于1.2mm，保证结构强度，避免日常使用中出现断裂、掉件的问题。
