云形环状传感配套安装固定结构件

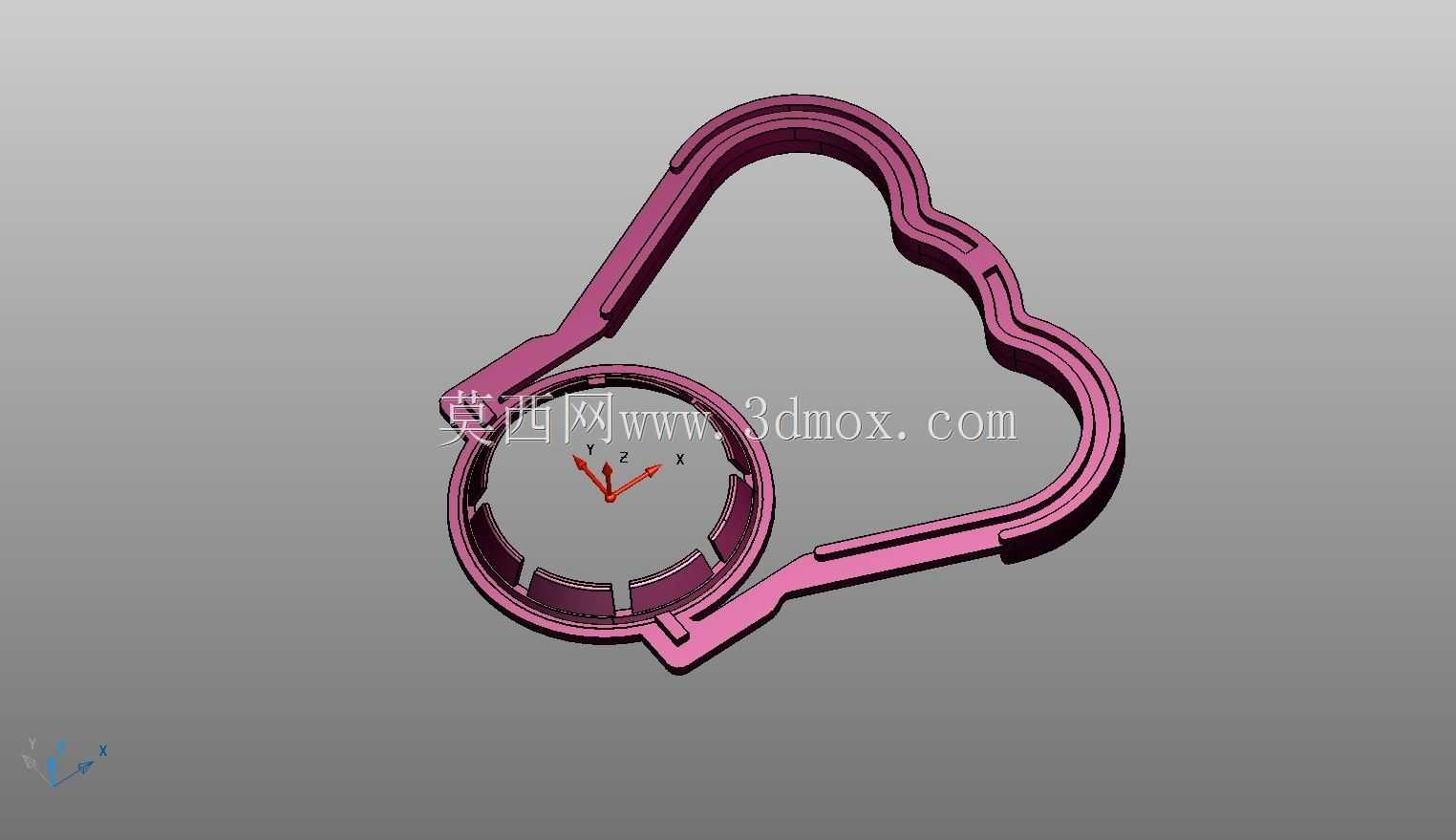

　　这款异形环状带云形延伸臂的结构件，主要适配小尺寸接触式传感单元的安装固定场景，常见于小型流体管路的参数监测工位，用来将传感检测模块稳定限位在管路外壁的指定检测点位，避免设备运行过程中的振动导致传感单元移位，影响检测数据的准确性。从结构设计来看，主体的环形部分采用内圈带均匀分布卡爪的结构，卡爪的凸起高度经过适配，刚好可以卡入传感单元外圈的定位槽内，不需要额外的紧固件就能实现周向的限位，装配时只需要将传感单元对准环形内圈按压到位，卡爪产生的微量弹性变形就会自动卡入定位槽，装配效率比传统的螺丝固定方式提升不少，也避免了螺丝紧固时用力不均导致传感单元外壳变形的问题。延伸出去的云形臂部分，并不是单纯的造型设计，

　　臂身的内侧做了与被安装管路外壁弧度匹配的贴合面，安装时云形臂可以贴合在管路的弧形外壁上，增大接触面积，分散固定时的压紧力，避免局部压强过大对薄壁管路造成压痕损伤，同时云形的轮廓也避开了管路周边的接头、走线等干涉部件，在狭小的安装空间内也能顺利完成装配。尺寸设计上，环形内圈的直径适配常用的小型传感单元外径，卡爪的内径比传感单元定位槽的外径小0.2毫米左右，保证卡接后的预紧力足够，不会因为管路的微幅振动出现松脱；云形臂的整体厚度和环形部分保持一致，壁厚均匀，在注塑或者3D打印加工时不会出现壁厚不均导致的缩痕、变形问题，臂身的边缘都做了R1的圆角过渡，没有尖锐的棱角，装配时不会划伤操作人员的手套或者管路的外层防护层。安装边界方面，

　　整个结构件的最大外轮廓尺寸控制得比较紧凑，云形臂延伸出去的长度刚好覆盖管路外壁的贴合区域，不会过多占用周边的安装空间，对于安装空间局促的小型设备内部管路监测工位，这种集成式的固定结构不需要额外设计安装支架，直接卡接在管路和传感单元之间就能完成固定，减少了装配的零件数量，也降低了整体的装配成本。实际使用中，这种结构还可以根据不同的传感单元尺寸调整环形内圈的卡爪位置，也可以根据管路的外径调整云形臂的贴合面弧度，适配不同规格的管路监测场景，结构的通用性较强，不需要针对每个规格的传感单元重新设计整套固定结构，只需要调整局部尺寸参数就能完成适配。
