带花形啮合结构的柱形传感配套构件

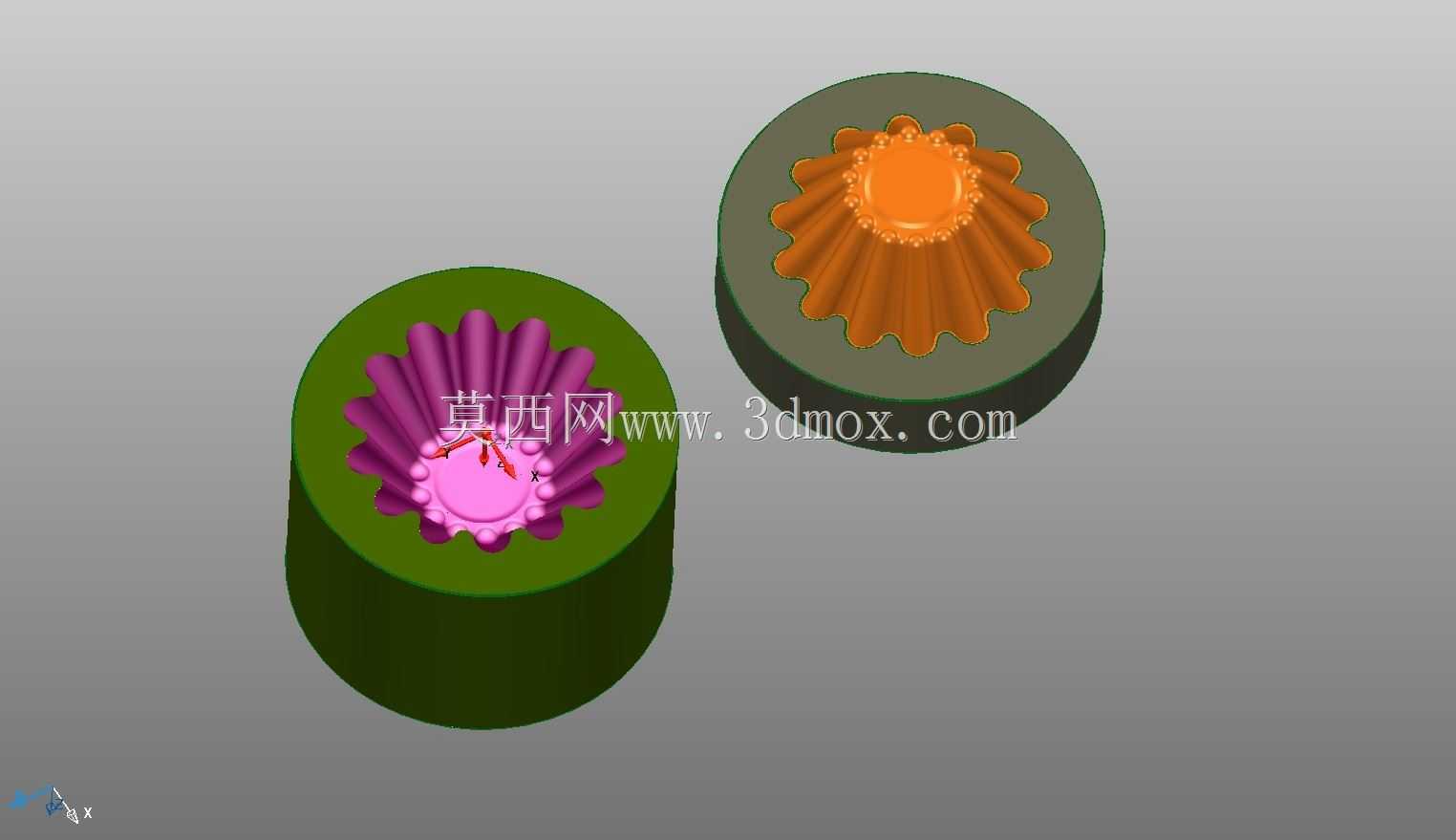

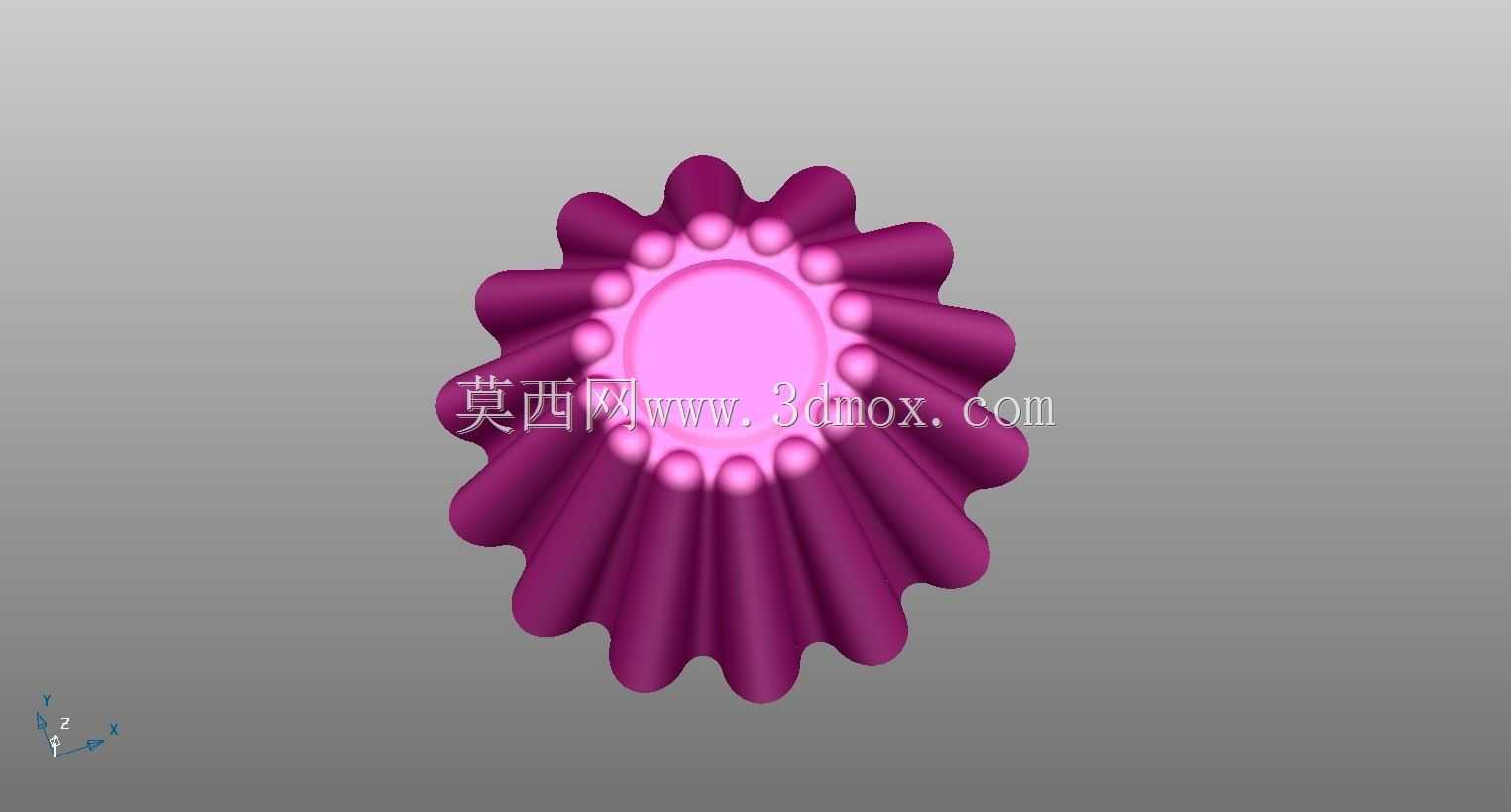

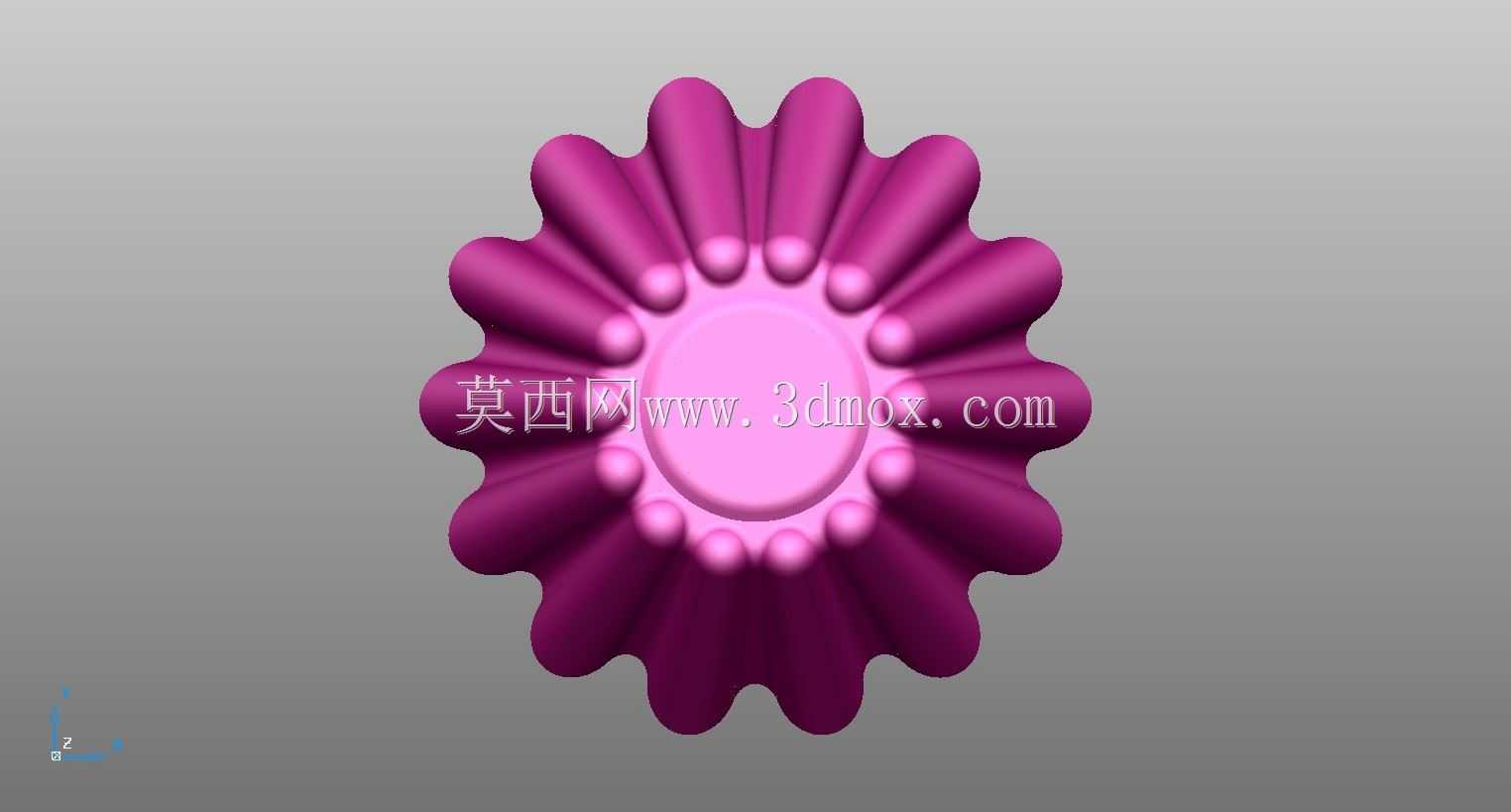

　　这类带花形啮合结构的柱形构件，多配套于接触式位移、压力传感单元的端部执行端，在工业检测工位、自动化装配线的对位校验场景中应用较多，核心作用是通过凹凸嵌合的花形结构，实现传感端与被测工装的无滑差扭矩传递、同轴定位，避免检测过程中出现相对偏转导致的测量数据偏差。从结构设计逻辑来看，构件采用圆柱基座加端面花形凸台/凹槽的组合形式，基座部分为等直径圆柱，外径匹配常规传感安装座的标准内孔公差，安装时可直接嵌入安装座的定位孔内，依靠圆柱面的配合保证整体同轴度，不需要额外设计定位销结构，能压缩装配环节的调整工时。端面的花形结构采用渐开线齿形轮廓，齿顶与齿根做了小圆角过渡，一方面是减少啮合接触时的应力集中，提升反复对位嵌合的耐磨寿命，

　　另一方面圆角导向结构能允许两个配合件存在小角度的初始对位偏差，装配时不需要严格对齐齿位即可顺利滑入嵌合，适配自动化工位中快速对接的作业节奏。设计过程中需要重点控制花形结构的齿形公差与端面垂直度，齿侧间隙控制在0.02-0.05mm区间，间隙过大会导致传动过程中存在回程误差，直接影响传感器的扭矩、转角检测精度，间隙过小则会提升对位难度，在高速对接场景中容易出现卡滞、齿面磕碰损伤的问题。基座的轴向长度根据传感端的安装深度确定，端面预留0.5mm的凸台高度差，保证花形结构完全啮合时，基座端面与安装座端面完全贴合，避免轴向窜动。这类构件的材质多选耐磨工程塑料或者粉末冶金件，不需要额外做表面处理，

　　自身的耐磨特性即可满足十万次以上的反复对接需求，重量较轻也不会给传感端带来额外的负载，避免影响传感器的测量灵敏度。在实际产线应用中，这类构件常成对使用，分别安装在传感器检测端和被测工装的对接端，依靠花形结构的同步啮合，实现转角、扭矩参数的稳定传递，在小型旋转部件的扭矩检测、阀门开度的位置校验、精密装配的对位确认场景中，都能看到这类结构的应用。设计建模时需要重点校验花形齿的啮合干涉情况，模拟不同角度偏差下的对接过程，确认圆角过渡区域不会出现结构干涉，同时要保证圆柱基座的圆柱度公差，避免装入安装座后出现偏斜，导致花形啮合时出现单侧受力磨损过快的问题。
