环形多工位真空吸盘搬运执行端结构

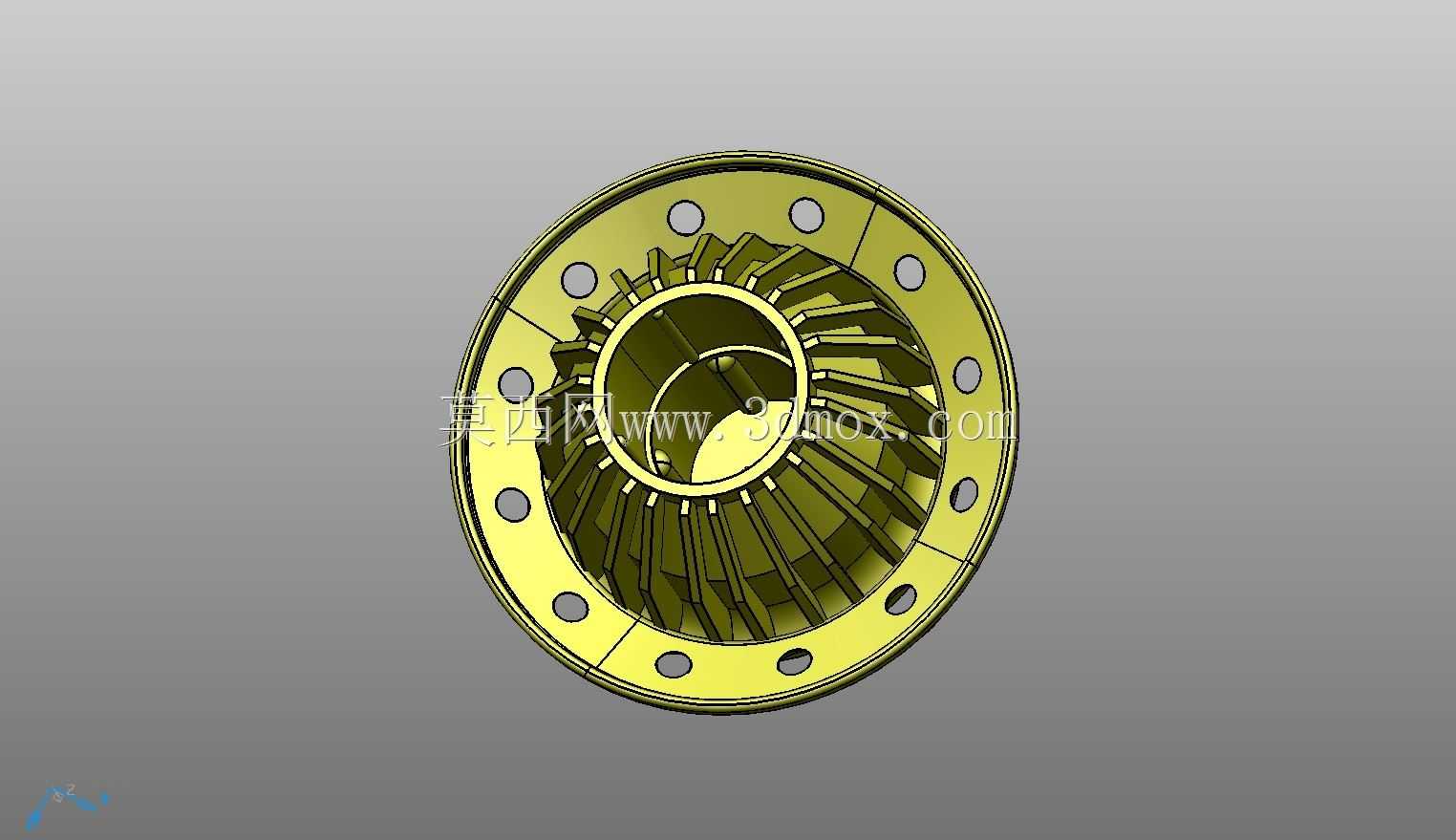

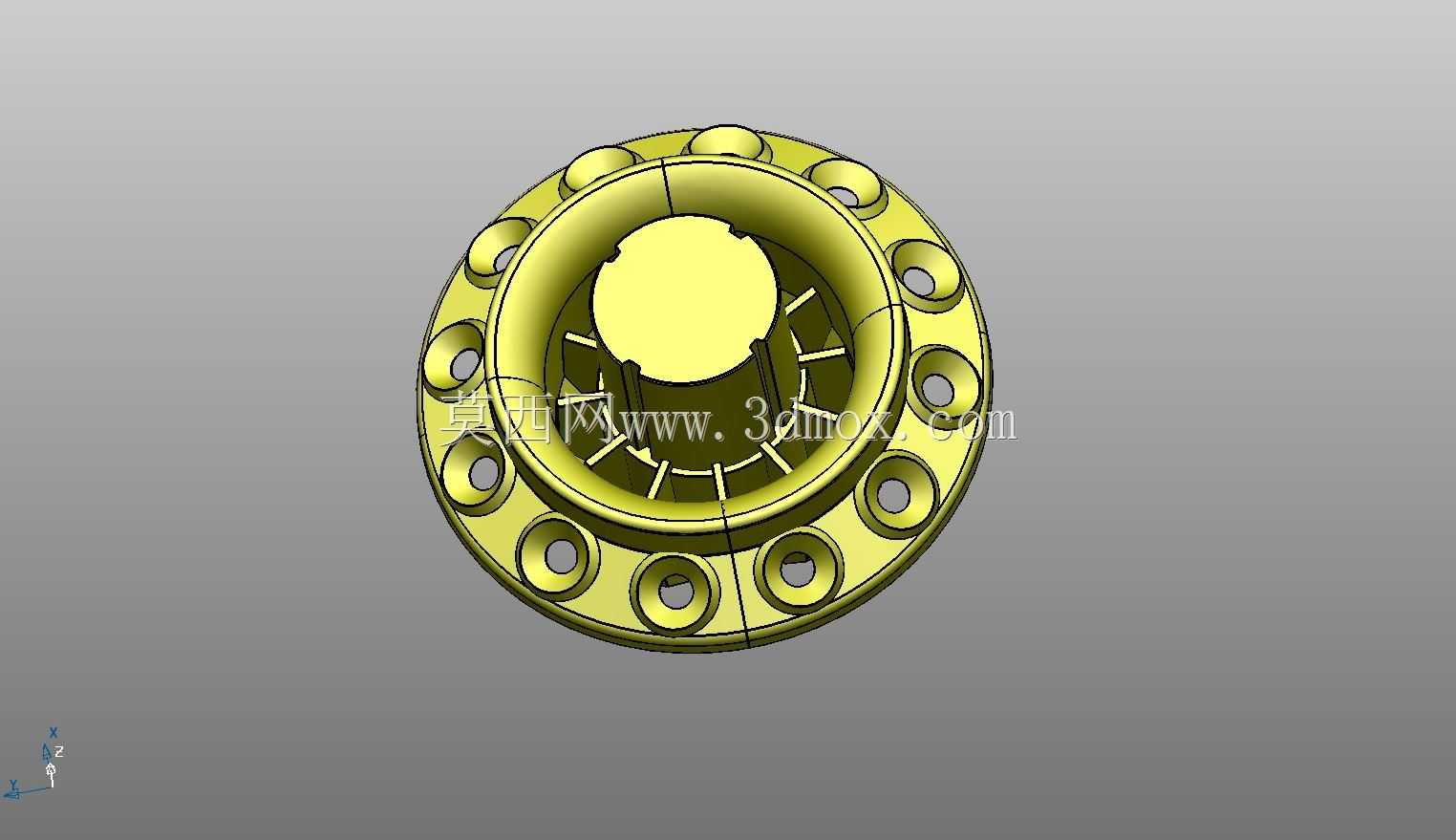

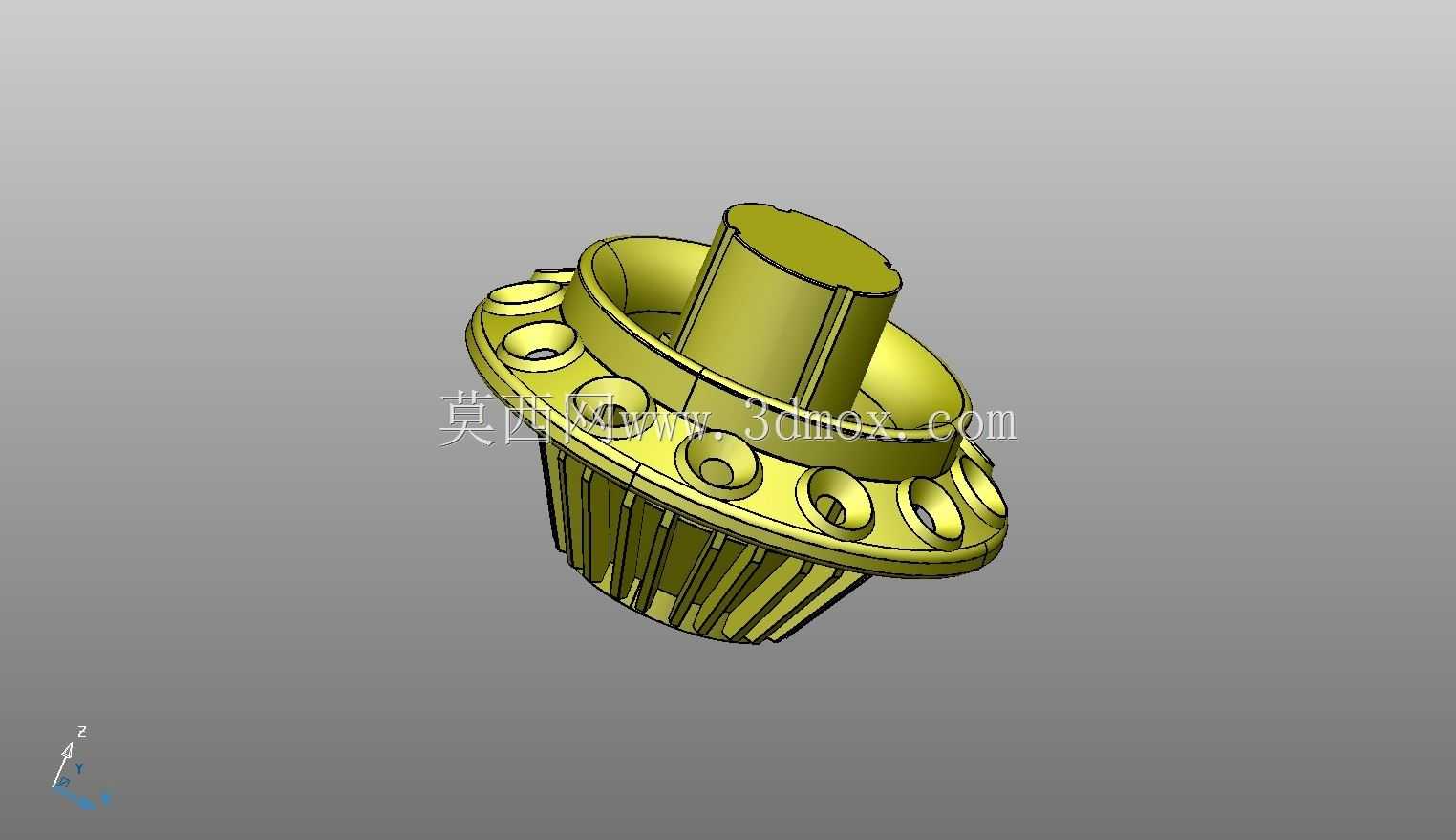

　　该结构为物料搬运输送环节配套的真空吸附执行端，主要应用在轻工包装、电子元器件分拣、薄型工件上下料等需要非接触式抓取的生产场景中，可适配平整表面的片状、盘类工件的转序作业，避免刚性夹爪对工件表面造成划伤、压痕等外观损伤。从结构设计来看，整体采用环形法兰式基体作为承载主体，中心区域设置大直径中空避让孔，可在吸附搬运过程中避让工件中心的凸台、定位销或者输送线的顶升机构，无需额外调整工件姿态即可完成对位吸附，适配带中心特征工件的搬运需求。基体周向均匀分布多组独立吸附单元安装位，每个安装位可独立装配真空吸盘接头，各气路可通过基体内部的流道连通，也可根据工件尺寸、重量需求分组控制气路通断，针对不同幅面的工件调整参与吸附的吸盘数量，

　　保证吸附力均匀分布，避免工件搬运过程中出现偏载、脱落问题。基体外侧的法兰边均匀开设沉头安装孔，可直接通过螺栓与机械手末端法兰、直线模组滑台或者回转搬运机构的输出端连接，安装孔位采用通用圆周分布规格，可适配多数标准工业机器人末端的安装尺寸，无需额外设计转接法兰即可完成装配。设计过程中针对吸附力分布做了受力校核，周向吸盘的分布半径经过计算，保证吸附合力作用点与基体中心重合，搬运过程中不会产生附加倾覆力矩，减少执行端运行过程中的抖动，提升搬运定位精度。基体内部的气路流道做了等阻设计，每个吸盘位置的真空度偏差控制在合理范围内，避免远端吸盘吸力不足的问题，同时流道转角处做圆弧过渡，减少气路压损，提升真空响应速度。该结构的安装边界需注意，

　　装配时需保证基体安装面与执行机构输出端面的平行度，避免吸盘接触工件时出现偏斜导致漏气，同时中心避让孔的尺寸可根据实际对接的工件特征做适应性调整，周向吸盘的规格也可根据被搬运工件的表面材质、重量更换对应直径、材质的吸盘，无需改动基体主体结构即可适配多类生产场景的搬运需求。在实际产线应用中，该类环形吸盘结构常搭配真空发生器、压力传感器使用，可实时检测吸附腔内的真空度，当出现漏气、吸附失效时可及时触发停机报警，避免工件掉落造成设备损伤或者产品报废。
