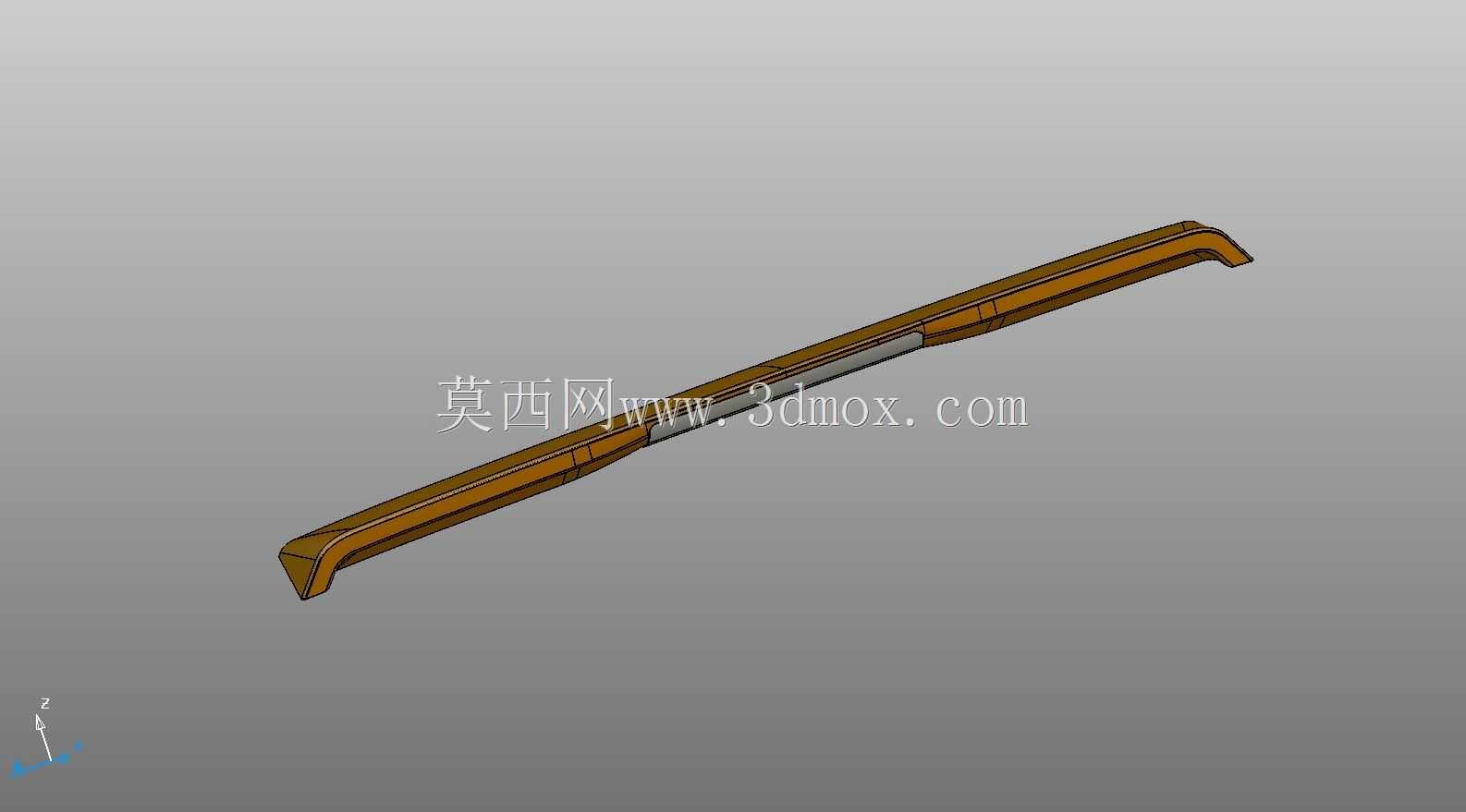

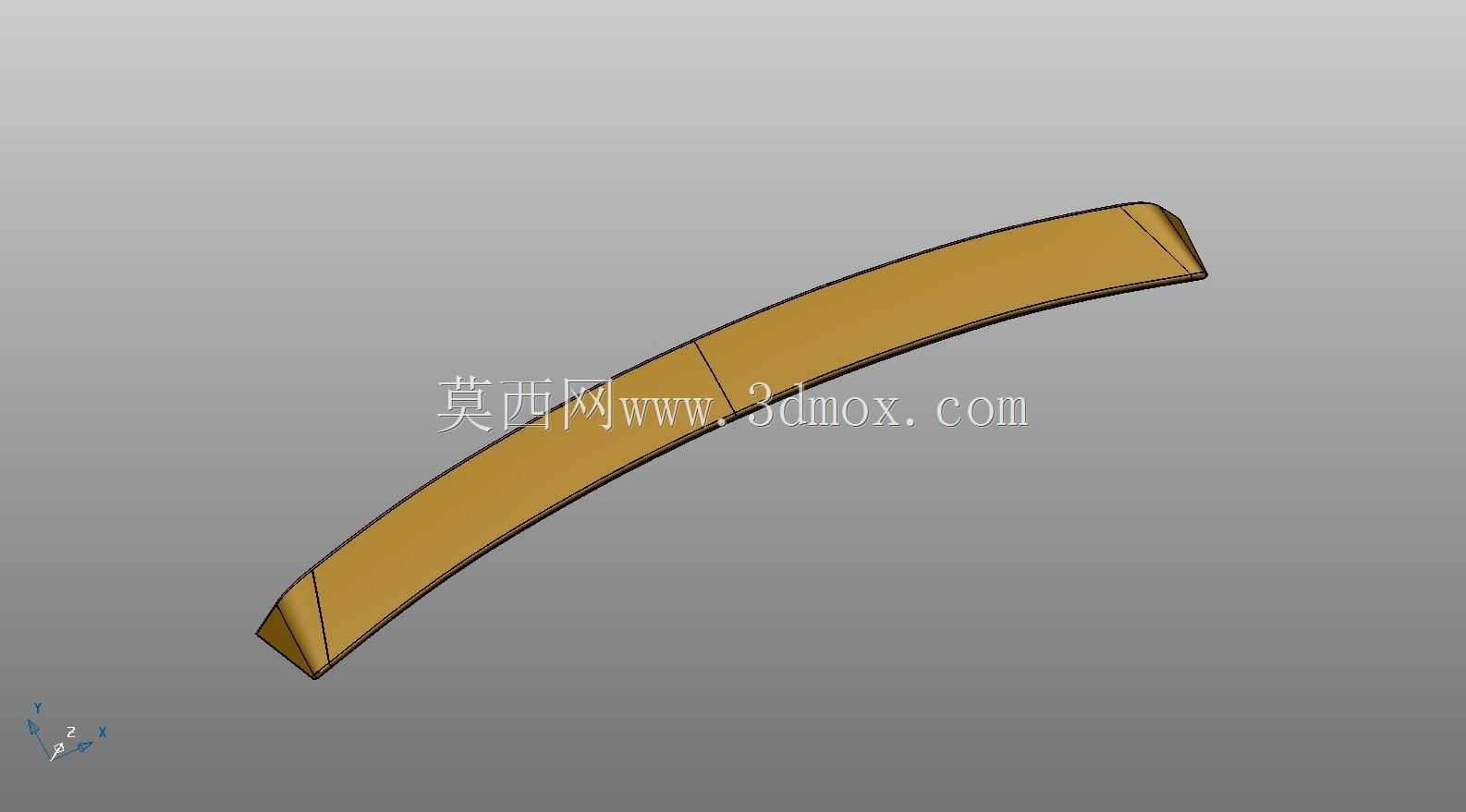

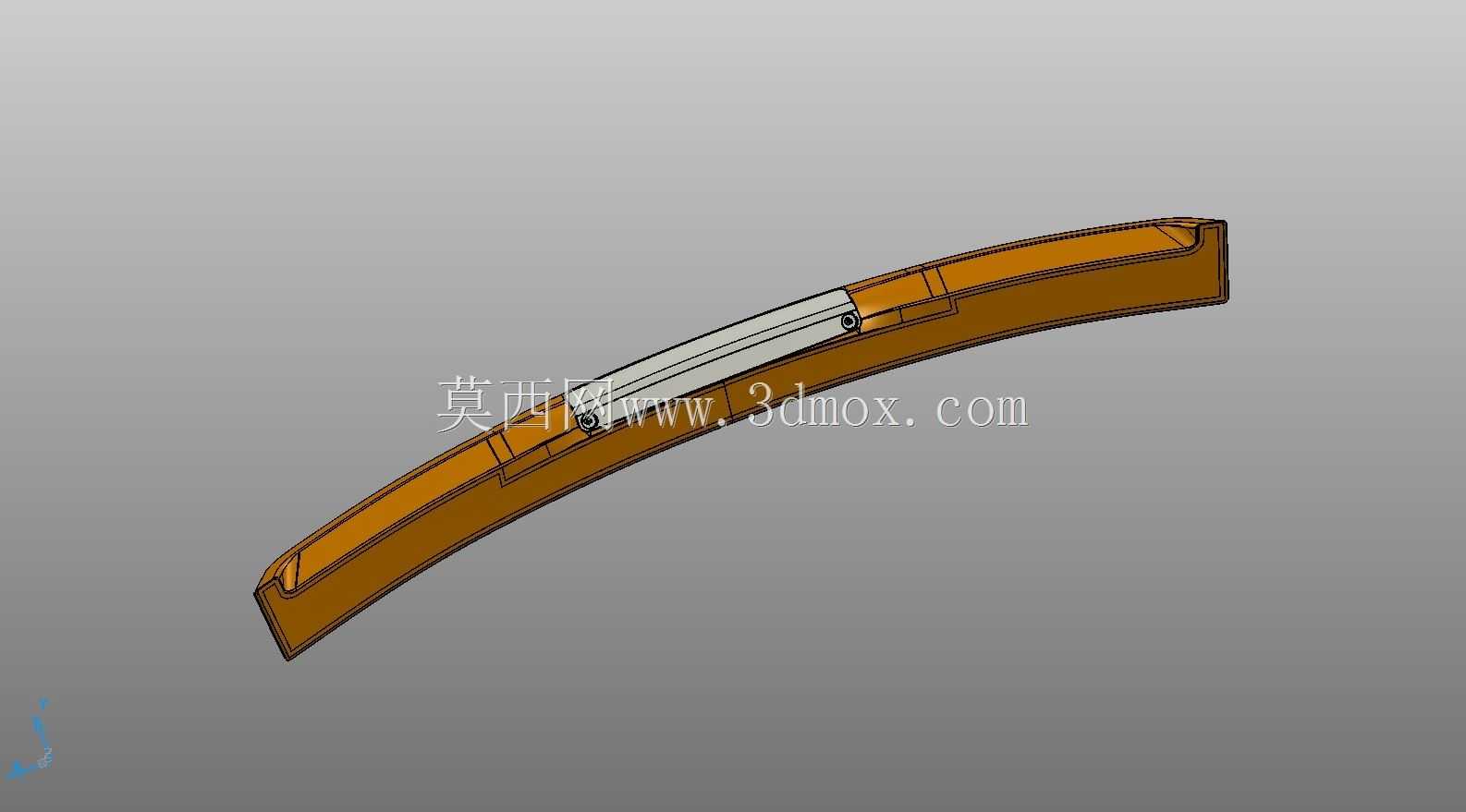

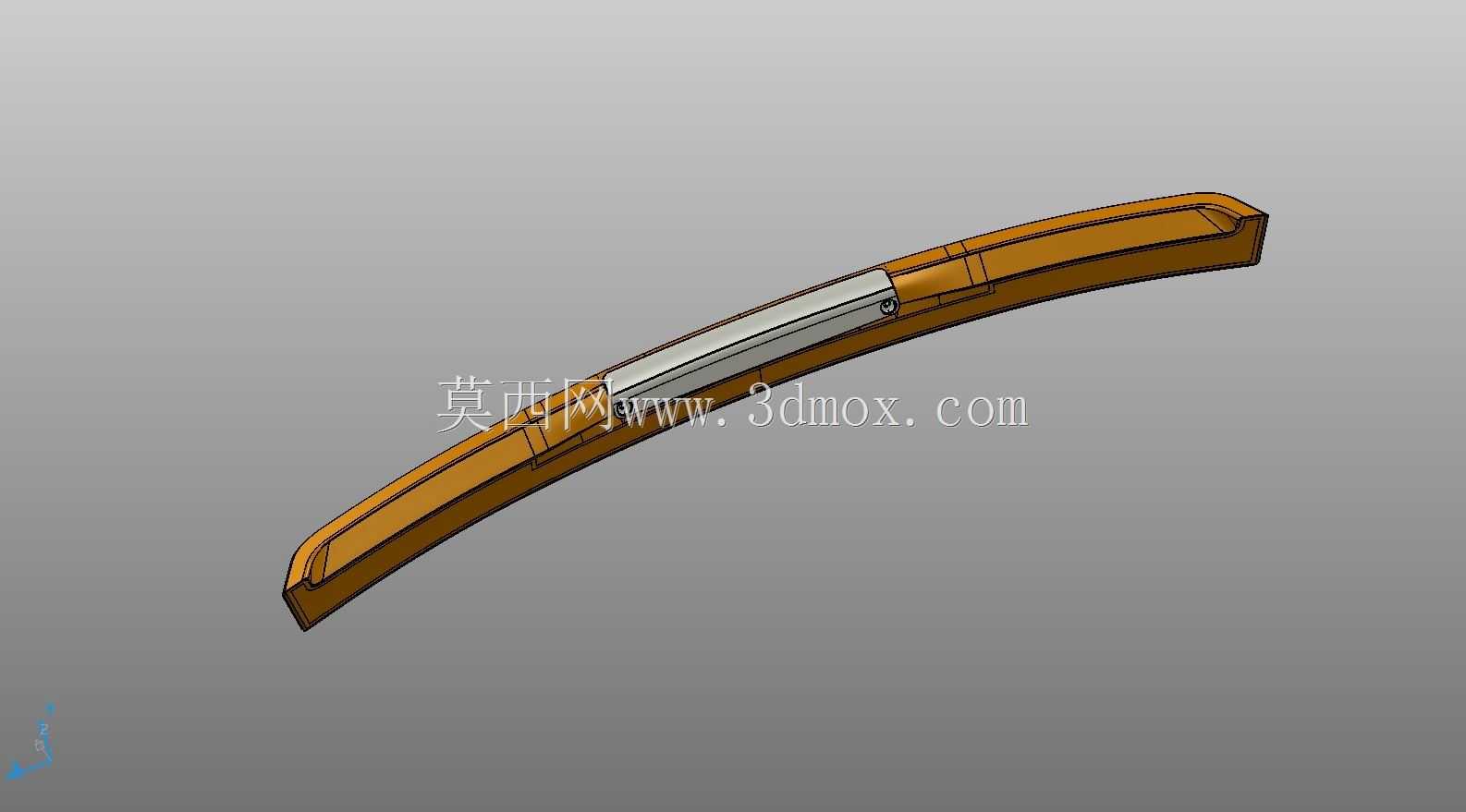

车用弧形导流扰流结构三维数模

　　这款扰流结构的设计初衷，是针对车辆高速行驶工况下的气流梳理需求，解决车身局部紊流带来的风阻升高、行驶稳定性下降问题，常见于乘用车辆的尾门、侧围或前保险杠下部区域，也可根据安装位置调整曲率适配不同车型的气动布局。从结构特征来看，整体采用长条形弧形截面设计，主体外壳为流线型包覆结构，边缘做了顺滑的圆角过渡，避免气流在结构边缘产生剥离形成涡旋，中间内嵌的金属支撑条既保证了整体结构的抗弯刚度，也为安装固定提供了可靠的受力点位，不会因为长期高速气流冲击出现形变或松动。设计过程中优先考虑了安装边界的适配性，整体弧面曲率与安装位的车身曲面完全贴合，安装点位沿支撑条均匀分布，可直接通过卡扣或螺栓与车身钣金固定，不需要额外做适配性修改，

　　预留的安装间隙控制在合理范围，既避免了行车过程中与车身产生干涉异响，也能保证气流贴合结构表面流动，达到预期的导流效果。从实际使用场景来看，这类扰流结构除了优化整车空气动力学表现，还能在雨天行车时引导气流走向，减少雨水在侧窗或后挡风玻璃区域的附着，提升驾驶视野清晰度；在高速变道、横风路段行驶时，梳理后的气流可以降低车身受到的侧向气动力干扰，提升行驶的稳定性。结构设计上做了壁厚均匀化处理，外壳壁厚保持一致，既满足注塑成型的工艺要求，避免生产过程中出现缩痕、翘曲等缺陷，也尽可能控制了构件自身重量，不会给车身增加额外的负载。端部的封边结构做了闭合处理，防止行车过程中砂石、灰尘进入构件内部造成积尘或锈蚀，延长部件的使用寿命。

　　建模过程中严格遵循曲面连续性要求，外表面达到G2连续标准，保证气流经过时不会因为曲面突变产生额外的风噪，适配乘用车NVH性能的设计要求，支撑条与外壳的连接结构做了隐藏式设计，不会破坏外表面的流线完整性，兼顾气动性能与外观整洁度。
