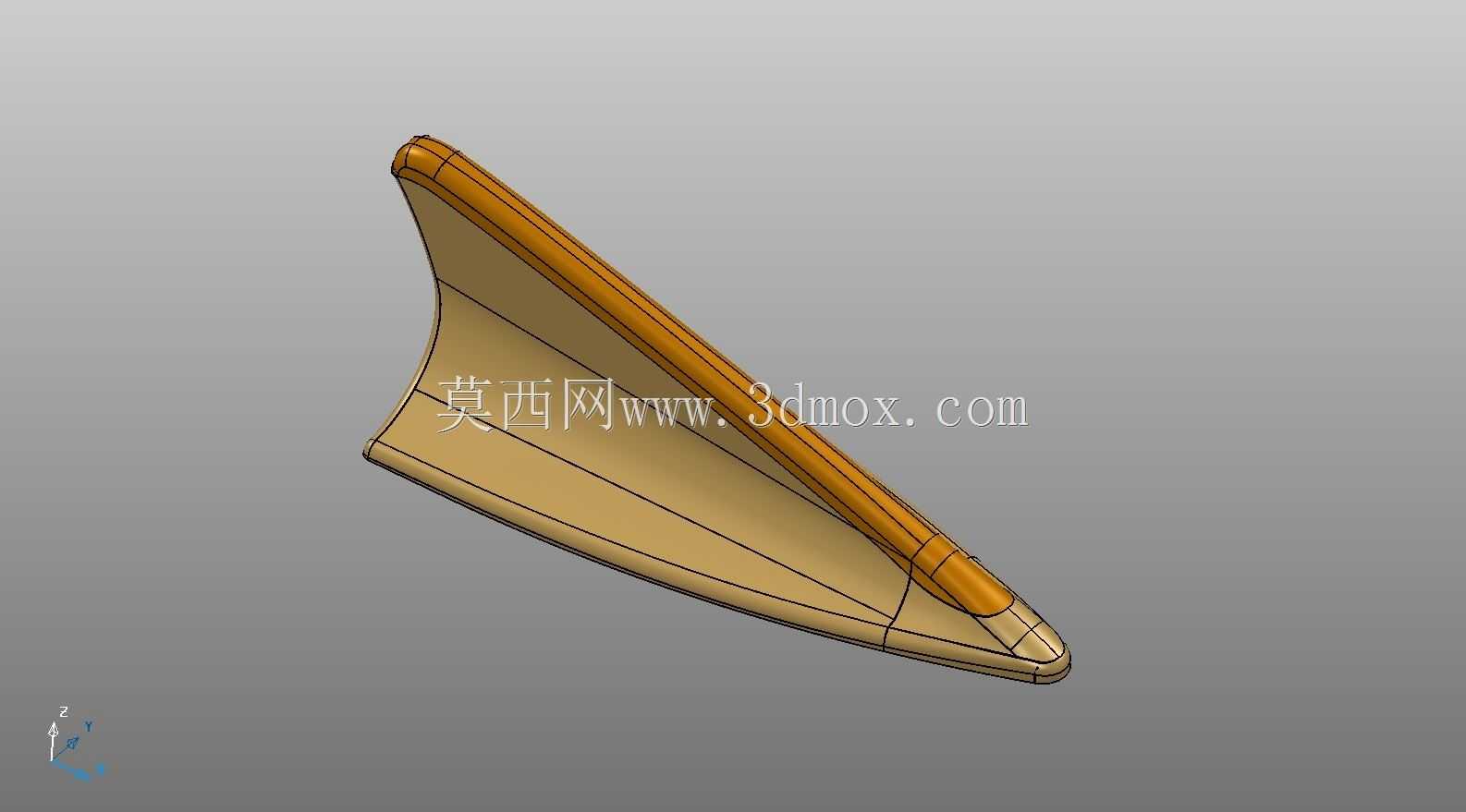

车载鲨鱼鳍式WIFI通讯天线结构设计

　　这款车载鲨鱼鳍式通讯天线的结构设计，首先围绕整车空气动力学表现展开，区别于传统杆式天线的突兀造型，流线型的楔形曲面完全贴合车顶安装面的弧度，在车辆高速行驶时能够有效降低风阻系数，同时减少气流划过天线产生的风噪，提升驾乘静谧性。从实际应用场景来看，这类集成WIFI通讯功能的车载天线，主要承担车机系统的无线网络连接、车联网数据交互、车内WIFI热点信号收发的功能，部分同结构产品还可兼容GPS定位、FM/AM广播信号接收的拓展需求，是当前智能网联汽车外围通讯部件的主流选型方向。在结构设计思路上，整体壳体采用上下分件的装配逻辑，上部为带弧度的装饰外罩，下部为贴合车顶钣金的安装基座，基座预留了标准的穿线孔位与固定卡扣安装位，

　　安装时无需对车顶钣金做额外的大面积裁切，仅需通过车顶预留的天线安装位完成卡扣卡接与防水胶圈压合即可，装配公差控制在±0.2mm范围内，能够保证胶圈压缩量均匀，避免长期使用后出现漏水渗水的问题。外形尺寸方面，整体长度控制在170mm左右，最大宽度65mm，最高点距离安装基面的高度不超过70mm，这个尺寸边界既能够保证内部有足够的空间布置WIFI通讯模块、信号放大电路板与馈线走线空间，又不会因为高度过高影响整车通过性，也不会在车辆进入自动洗车机时被毛刷剐蹭脱落。从功能特性来看，外罩采用改性ABS材质做表面烤漆处理，耐候性能够覆盖-40℃到85℃的工作温度区间，长期暴露在紫外线照射、雨水冲刷的户外环境下不会出现明显的褪色、开裂问题；

　　内部的天线振子采用倾斜布置的方式，匹配鲨鱼鳍的倾斜外形，能够保证信号辐射方向覆盖车辆四周的水平区域，避免金属车顶对信号的屏蔽影响，信号增益能够满足车机系统在城市道路、高速路段的稳定连接需求，不会因为车辆快速移动出现频繁断连的问题。在建模过程中，所有曲面都做了连续曲率处理，外罩表面没有明显的棱角与折线，既能够降低风阻，也能减少行驶过程中灰尘、泥水在表面的附着，日常清洁更加方便；基座部分的加强筋布置完全匹配安装受力点，在车辆经过颠簸路面、长期振动的工况下，不会出现基座开裂、固定点松动的问题，结构强度能够满足整车全生命周期的使用要求。
