光面传感设备安装固定框结构设计

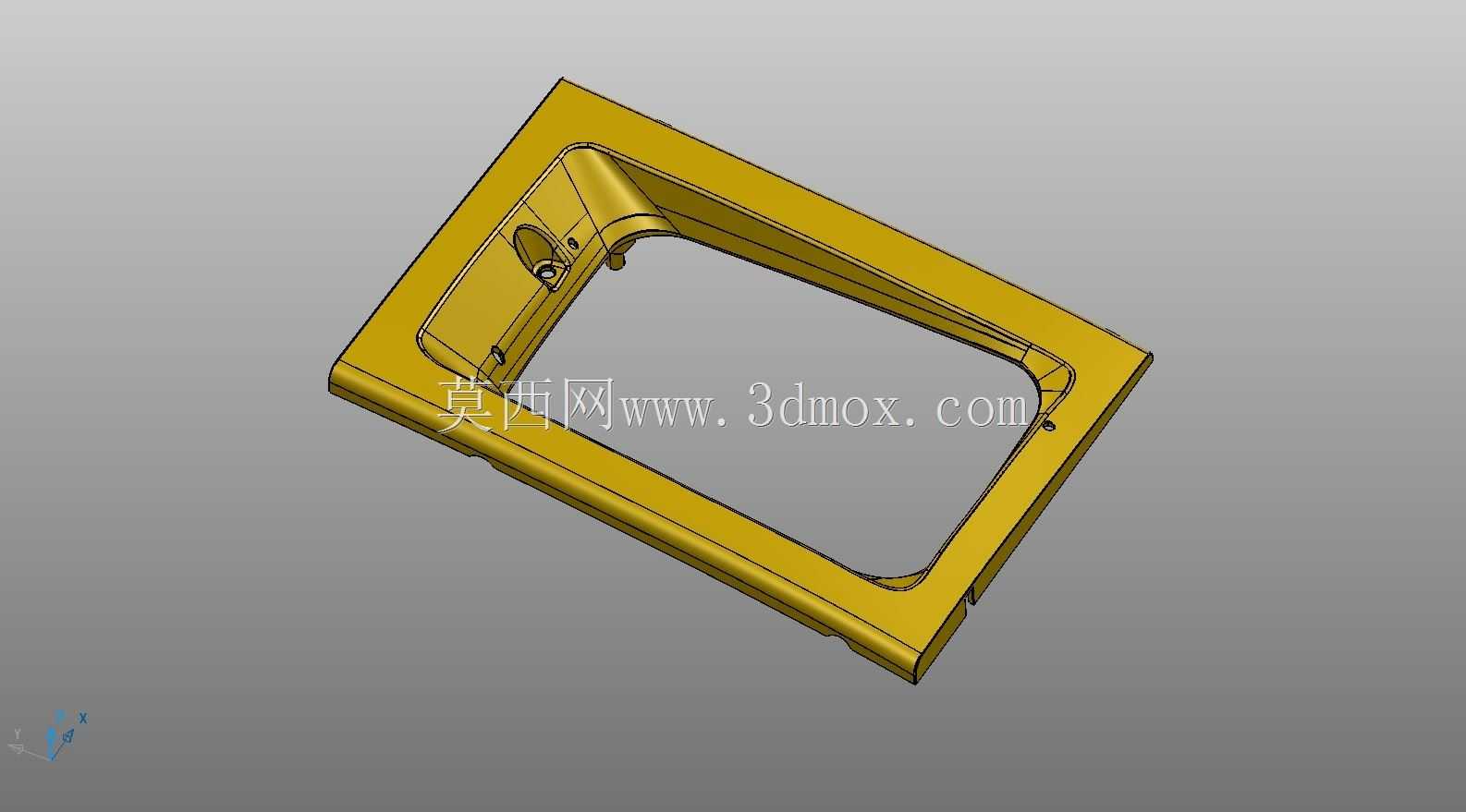

　　这款光面传感配套安装固定框，主要面向工业现场光电类、光感应类传感单元的嵌入式安装场景，常见于自动化产线的物料到位检测工位、设备舱内光感触发模块、智能仓储的货位识别单元等位置，承担传感核心元件的定位承托、外围防护以及安装基准对齐的作用。从结构设计逻辑来看，整体采用框型一体式注塑成型思路，边框做了不等厚的加强筋过渡，在对应传感元件的出线、校准点位预留了局部的安装凸台与定位孔位，避免装配时出现元件偏位、走线干涉的问题。框体的光面设计并非单纯做外观处理，而是考虑到光感类元件对安装面平整度的要求，安装贴合面的平面度公差控制在0.1mm以内，既可以减少外部杂散光从装配缝隙渗入干扰传感精度，也能避免安装面凹凸导致的传感元件角度偏移。

　　在安装边界设计上，框体外轮廓做了微小的导入倒角，适配对应设备面板的嵌入式开孔尺寸，侧边预留的卡扣位与螺丝孔位形成双重固定结构，既可以满足快速卡装的快拆需求，也能通过螺丝锁付实现长期稳定的刚性固定，避免设备运行过程中的振动导致框体移位。不同于通用型的传感器安装支架，这款框体在靠近光信号接收的一侧做了内收的挡边结构，能够一定程度上阻挡侧边的飞溅粉尘、切削液滴溅到传感元件表面，在机加工产线、包装分拣线这类有少量杂物飞溅的场景下，能降低传感面被污染的概率，减少日常运维的清洁频次。设计过程中特意规避了多余的突出结构，框体外表面无尖锐棱角，既可以避免安装时刮伤操作人员，也能减少设备运行过程中勾挂线缆、剐蹭周边物料的风险。框体内部的空腔尺寸完全匹配对应光面传感元件的外形尺寸，预留的0.2mm装配间隙既方便元件顺利装入，也不会因为间隙过大导致元件在内部晃动，影响光信号的发射与接收角度。
