奔驰车用传感器外壳结构设计

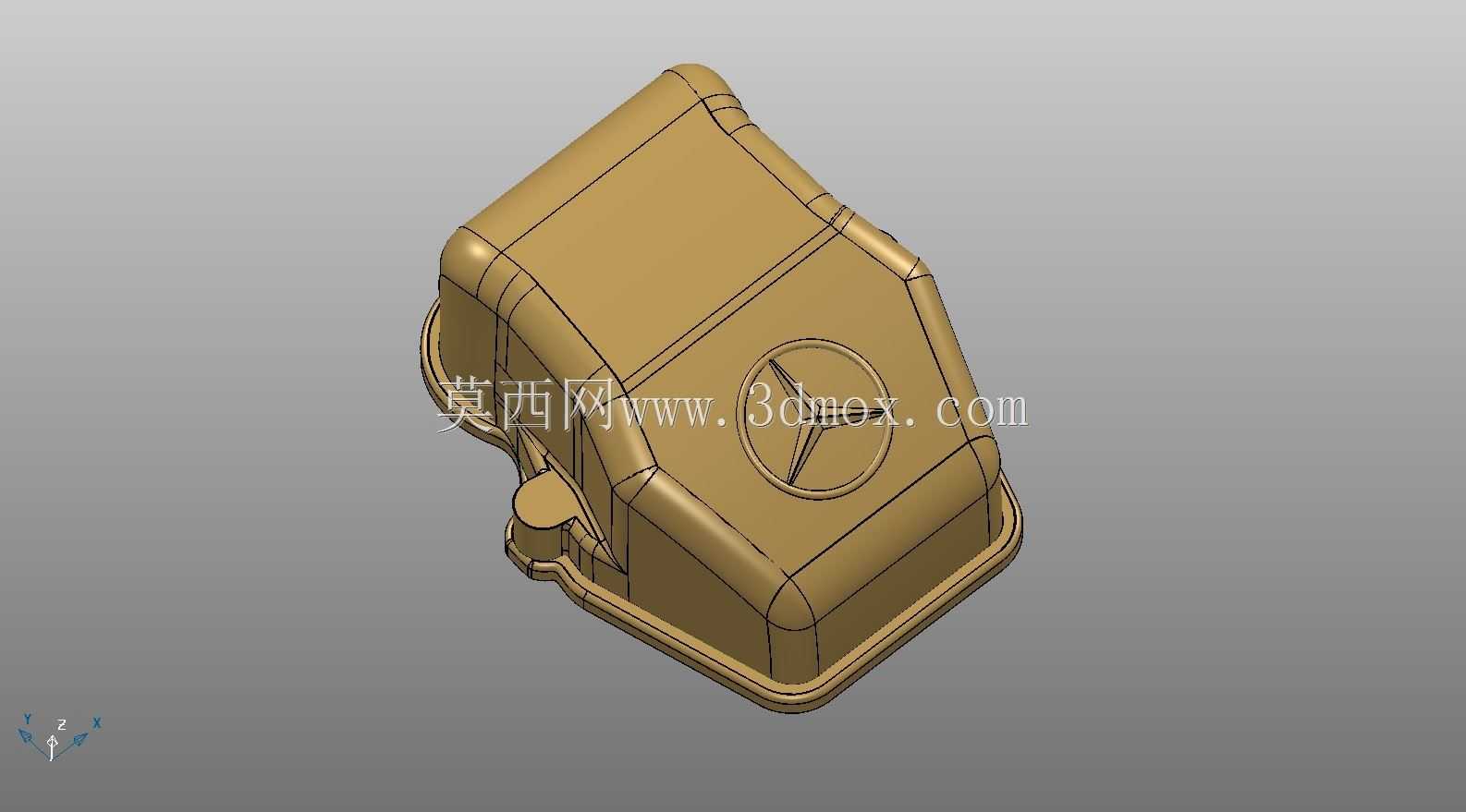

　　这款壳体是车载传感器的配套防护结构，主要适配奔驰车型动力舱内的传感单元安装使用，日常工况下需要承受动力舱内的高低温交变、油污飞溅、路面颠簸带来的振动冲击，同时还要满足整车电磁屏蔽的基础要求，避免周边电控单元的信号干扰影响传感数据采集精度。从结构设计逻辑来看，壳体采用带翻边的扣合式结构，周圈的密封筋预留了橡胶密封圈的安装槽位，装配后可以实现IP67级别的防护能力，避免雨水、洗车水、机舱凝露渗入内部损坏传感芯片。壳体表面做了微弧度的过渡处理，所有棱角位置都设计了R2以上的圆角，一方面是适配注塑工艺的脱模需求，减少注塑过程中的应力集中，避免成品出现翘曲、缺胶的缺陷，另一方面也能降低装配过程中对操作人员、周边线束的剐蹭风险。

　　顶面的奔驰标识采用模内一体成型的工艺，不需要后续额外的丝印或粘贴工序，既提升了标识的耐久度，也能在装配时快速识别零件的适配方向，降低错装概率。侧面预留的快插接口定位槽，对应传感器线束接插件的安装尺寸，装配时接插件卡入槽位后可以实现轴向定位，避免车辆行驶过程中接插件松脱导致信号中断。壳体的安装边界充分考虑了动力舱内的狭小安装空间，整体轮廓做了异形切边处理，完美适配安装点位周边的线束、管路布局，不会和周边零部件产生运动干涉。底部的安装卡扣采用弹性悬臂结构，装配时直接卡入车身预留的安装孔位即可，不需要额外的螺栓固定，能有效提升总装车间的装配效率，同时悬臂结构自带的缓冲余量，可以吸收车辆行驶过程中的高频振动，

　　降低振动传递到内部传感单元的强度，提升传感器的使用寿命。壁厚设计上采用了均匀壁厚的方案，主体壁厚控制在2.2mm，局部卡扣、加强筋位置的壁厚控制在主体壁厚的60%，避免注塑过程中出现缩痕、气泡等缺陷，同时也能在满足结构强度的前提下尽可能降低零件重量，符合整车轻量化的设计趋势。内部的筋位布局完全贴合内部传感电路板的安装点位，筋位高度预留了0.1mm的装配间隙，既可以对电路板起到周向限位作用，避免电路板在壳体内窜动，也不会因为尺寸公差导致电路板装配受压损坏。
