汽车车门冲压成型模具结构设计

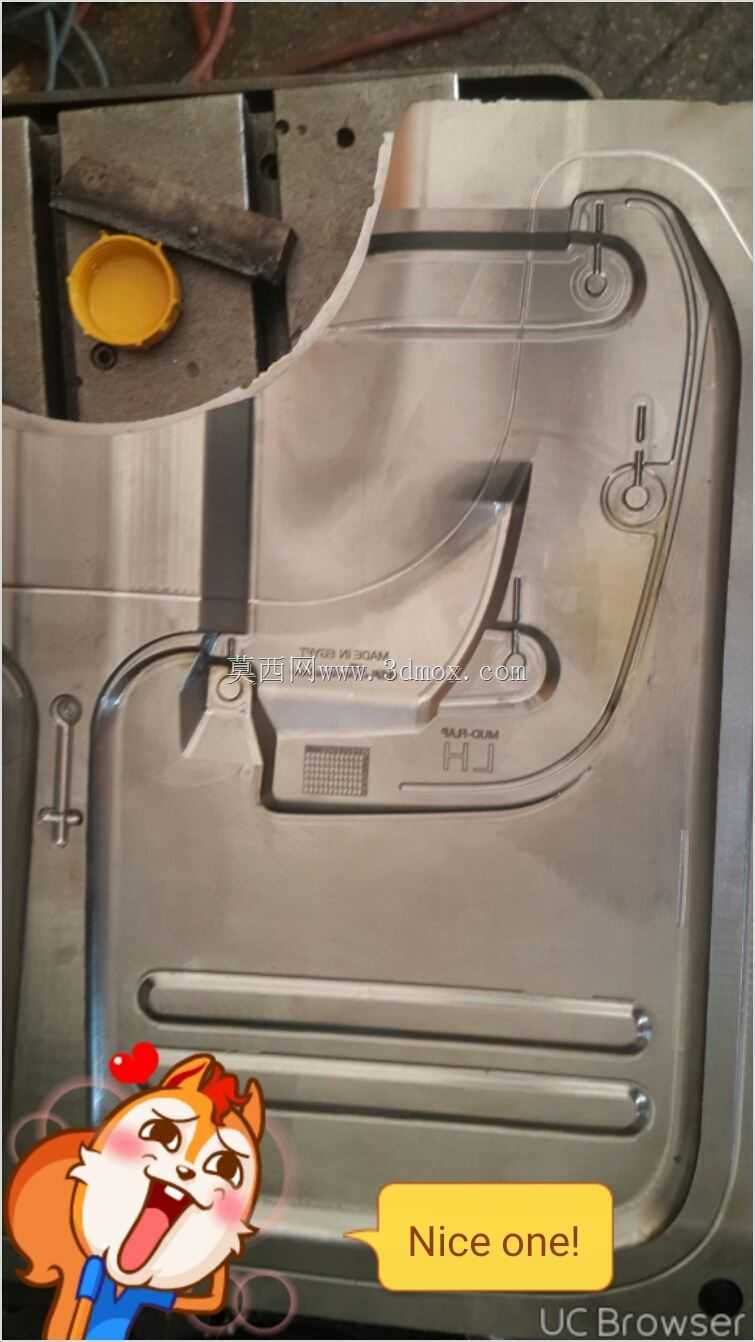

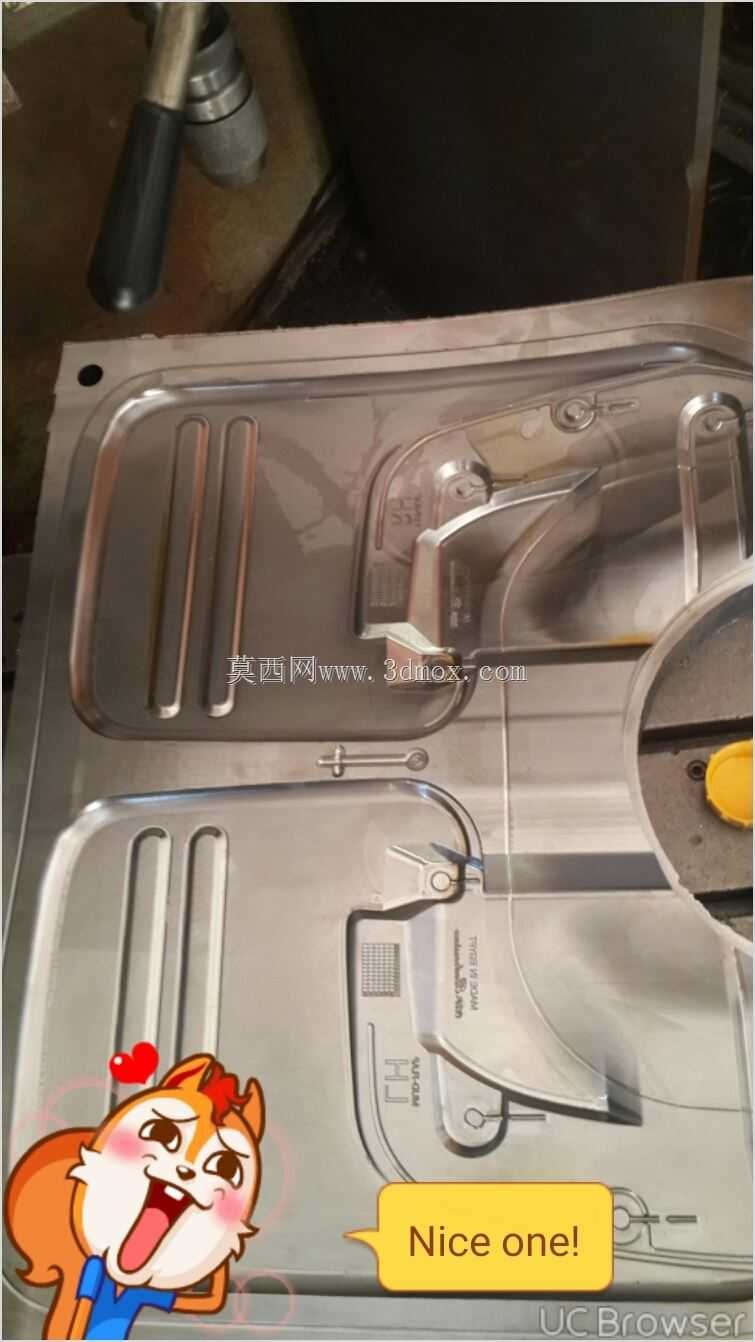

　　这套模具针对汽车车门内覆盖件的冲压成型工序开发，主要应用于乘用车白车身焊装前的板材冲压环节，匹配整车厂冲压车间的自动化冲压生产线，可直接安装在对应吨位的闭式四点压力机上使用，完成镀锌钢板的拉延成型作业。从实际生产需求出发，设计时首先考虑了车门件的曲面复杂度，车门作为兼具外观配合、安装定位、强度支撑的车身部件，型面存在多处变曲率过渡、加强筋凸起、安装孔位预成型结构，模具的凸凹模曲面完全贴合产品数模的公差要求，型面加工精度控制在0.02mm以内，避免成型后出现面品褶皱、回弹超差的问题。模具的安装边界完全适配常规自动化冲压线的模架安装尺寸，上下模座采用标准带靠山的安装结构，定位销孔位置匹配压力机工作台的T型槽间距，

　　无需额外制作过渡连接板即可完成快速换模。模具的压边圈结构采用分段式调压设计，针对车门不同位置的板材流动特性，对应设置不同的压边力区间，在门把手安装位、车门铰链安装位等材料流动阻力大的区域，局部加大压边力同时预留排气槽，避免成型过程中出现憋气导致的型面凹痕；在车门边缘的翻边区域，压边力做梯度递减设置，防止板材拉裂。导向结构采用导柱导套加内导板的双重导向形式，外导柱布置在模座四角，承担上下模合模时的粗定位，型面周边的内导板做精导向，保证合模时间隙均匀，成型壁厚差控制在板材厚度的10%以内。模具上还集成了到位传感器安装位，可直接接入生产线的控制系统，实时反馈合模到位状态，适配自动化线的连续生产节拍，避免误冲导致的模具损坏。

　　设计过程中充分考虑了后期维护的便利性，所有成型镶块均采用快拆式固定结构，磨损后可单独拆卸更换，无需拆卸整套模架，降低生产线的停机维护时间；同时在模座上预留了起吊孔、叉车槽，满足车间内不同转运设备的作业需求，模具的闭合高度、开模行程均匹配对应压力机的参数范围，无需调整压力机参数即可直接上线调试。
