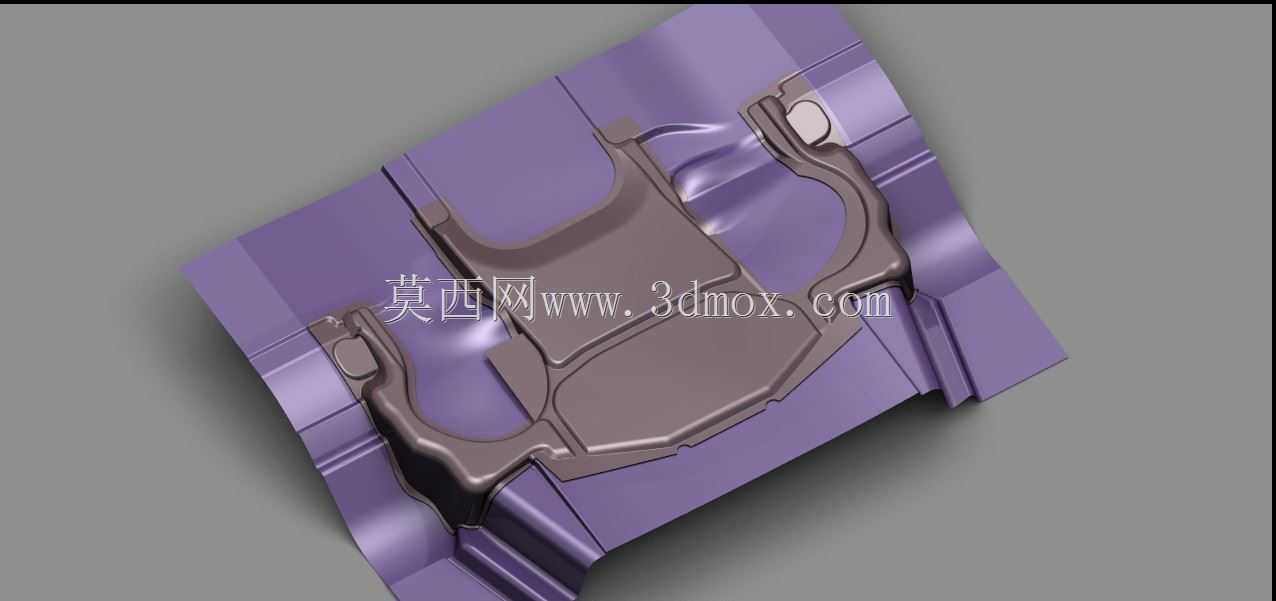

通用汽车车身冲压结构件三维数模

　　该结构件属于汽车白车身覆盖件范畴，主要应用于乘用车车身侧围与底盘连接的过渡承载区域，在整车装配环节承担分散局部应力、传递车身扭转载荷的作用，同时为周边线束、内饰卡扣提供预设安装点位。从成型工艺角度看，该零件采用不等厚高强度钢板冲压成型，型面设计充分考虑了冲压工序的材料流动特性，所有转角处均做了渐变圆角处理，避免冲压过程中出现材料拉裂、起皱等缺陷，同时匹配后续焊接工装的定位基准，在零件边缘预留了三处定位工艺孔，孔位公差控制在±0.1mm范围内，满足自动化焊装线的上料定位精度要求。设计阶段优先考虑了零件的装配边界，整体型面与周边侧围外板、门槛梁的贴合间隙控制在0.5mm以内，安装面的平面度公差设定为0.2mm，

　　保证焊接后不会出现局部应力集中的问题。零件的加强筋布局完全贴合载荷传递路径，在主承载区域设置了连续的凹凸加强结构，在不增加板材厚度的前提下将局部结构刚度提升了40%以上，同时兼顾了整车轻量化的设计需求。从数模结构来看，该模型完整还原了冲压件的所有工艺特征，包括修边线、翻边结构、避让缺口等细节，可直接用于冲压工序的模具型面设计参考，也可作为白车身焊接工装的定位基准数模使用。在实际生产场景中，该类零件需要经过拉延、修边、冲孔、翻边、整形五道冲压工序完成加工，数模中所有型面的拔模角度均控制在7°以上，满足冲压脱模的工艺要求，同时在零件的非外观面预留了电泳液流孔，避免整车电泳过程中出现积液残留的问题。数模的曲面质量达到G2连续要求，

　　可直接导入CAE软件进行冲压成型仿真分析，也可用于焊装夹具的干涉检查，在新车型开发阶段，该类结构件的数模精度直接影响后续模具开发周期与整车装配精度，设计过程中需要反复校核与周边零件的间隙面差，确保总装环节不会出现装配干涉问题。
