丰田维戈车型专用挡泥板结构三维设计

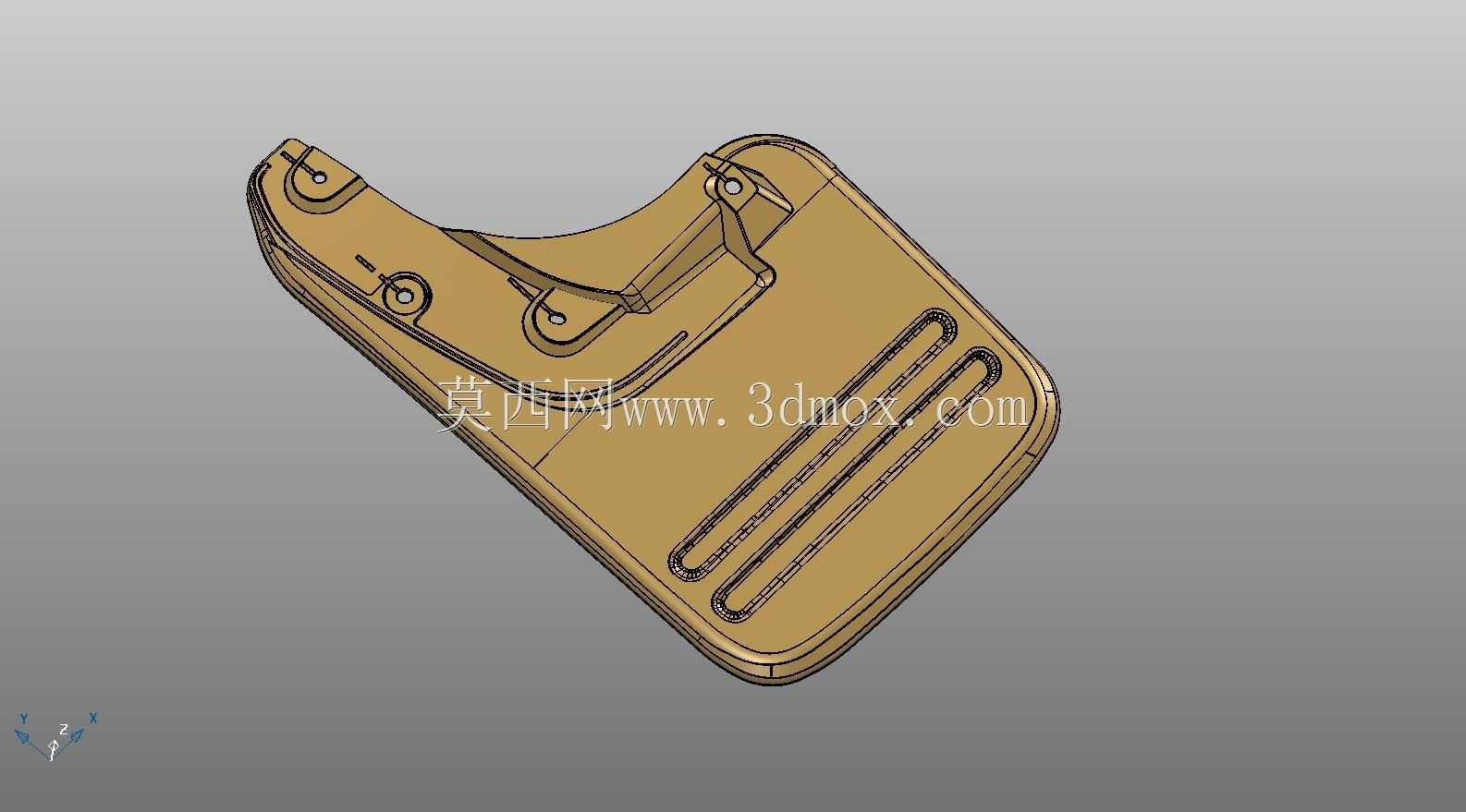

　　该部件为丰田维戈皮卡车型配套的后轮挡泥板结构，日常装车后位于车轮后侧与车厢侧围的衔接位置，核心作用是阻挡车辆行驶过程中车轮带起的泥水、碎石、路面杂物飞溅到车身侧围、后保险杠以及后方随行车辆或行人，同时在非铺装路面行驶时，能降低碎石高速击打车身钣金造成的漆面损伤，也能减少雨天行驶时泥水在车身侧面的附着面积，降低后续车辆清洁的工作量。从结构设计来看，整体采用带弧度的异形板状构型，贴合轮拱后侧的车身曲面走向，上部设置三个带安装孔的固定支耳，支耳位置完全匹配车身侧围预留的安装点位，安装时无需额外打孔，通过卡扣或螺栓即可完成固定，支耳与主板体之间做了加强筋过渡，避免车辆行驶过程中持续受气流冲击、路面颠簸震动出现支耳断裂的问题。

　　板体表面设置了三道平行的内凹导流筋，一方面可以提升板体整体的结构刚度，降低长距离颠簸路况下板体产生的共振异响，另一方面可以引导附着在板体上的泥水顺着筋条流向板体下沿，避免泥水大面积漫流到板体与车身的衔接缝隙中。设计过程中优先考虑了安装边界的适配性，板体上部的轮廓完全避让开后轮拱的包边、侧围踏板的安装支架，装车后与周边部件保留3-5mm的安全间隙，不会出现转向、悬架跳动时部件干涉的问题；板体下沿的高度经过校核，既保证足够的挡泥覆盖范围，也不会在车辆通过陡坡、坑洼路面时出现剐蹭地面的情况。材质选型上适配汽车常用的改性PP注塑工艺，结构壁厚保持均匀的2.5mm，所有转角位置都做了R2以上的圆角过渡，

　　避免注塑成型时出现应力集中导致的部件开裂，同时兼顾部件的韧性，在低温环境下受碎石击打也不会出现脆裂问题。该结构的三维建模过程中，完全逆向匹配实车的安装点位与曲面弧度，所有安装孔位的位置度公差控制在0.2mm以内，保证装车时的贴合度，不会出现安装错位、缝隙不均的问题，板体边缘做了翻边处理，提升边缘刚度的同时也避免锐边划伤安装人员。
