乘用车辆V型曲面挡泥防护构件设计

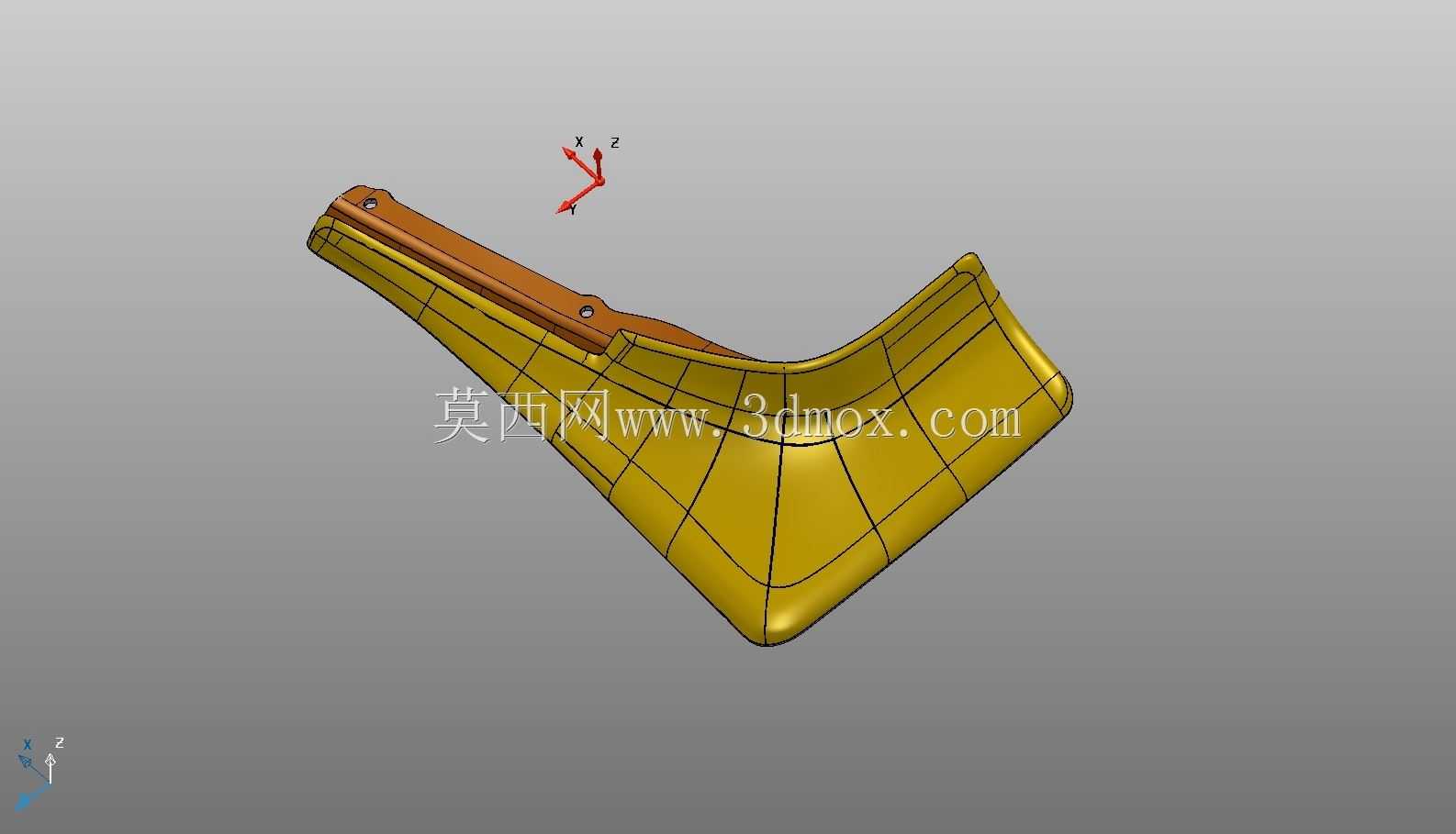

　　日常道路行驶场景中，车轮带起的泥水、碎石、路面积水如果直接飞溅到车身侧围、底盘线束甚至后方随行车辆、行人身上，既会加速车身漆面的腐蚀磨损，也会带来额外的通行安全隐患，这款V型曲面挡泥构件正是针对乘用车辆轮拱侧方防护需求开发的配套结构件。从结构设计逻辑来看，构件整体采用大曲率弯折的V型流线轮廓，完全贴合对应车型轮拱后侧的安装曲面，没有突兀的外凸棱角，一方面可以最大范围覆盖车轮高速转动时的泥水飞溅扇面，将带起的杂物、水流顺着构件曲面导向地面，避免飞溅扩散；另一方面流线型的外轮廓可以降低车辆高速行驶时的局部风阻，减少构件自身受到的气流冲击，避免长期行驶中出现固定点位松动、共振异响的问题。构件上部设置了两个带安装衬套的固定点位，

　　安装点位的孔位公差严格匹配车身侧围的预装螺柱位置，安装时不需要额外在车身上打孔，直接对准预装位卡入后拧紧紧固件即可完成固定，安装边界完全适配对应车型的轮拱后侧空间，不会和悬架摆臂、制动管路、轮速传感器线束等底盘部件产生运动干涉，即使是车轮跳动到最大行程位置，也不会和构件发生剐蹭。构件主体采用带加强筋的薄壁曲面结构，壁厚均匀控制在注塑工艺合理区间，曲面转折处做了渐变圆角过渡，既可以降低注塑生产时的应力集中风险，减少成品翘曲、开裂的概率，也能提升构件整体的抗冲击性能，当车轮带起的碎石高速撞击构件表面时，曲面结构可以分散冲击力，避免构件被击穿或者碎裂。上部的安装连接段做了局部加厚处理，用来分散固定点的锁紧应力，

　　避免长期颠簸路况下固定孔位出现开裂失效的问题。从实际使用场景出发，构件的曲面弧度经过多轮飞溅模拟验证，在不同车速、不同积水厚度的路况下，都能有效阻挡90%以上的车轮飞溅物，既可以减少车主日常清洗车辆的频次，也能避免泥水侵入车身侧围的钣金缝隙，降低缝隙处积泥生锈的风险，同时不会影响车辆的通过性，即使是经过非铺装路面的起伏路段，构件最低离地间隙也留有足够的安全余量，不会出现托底磕碰损坏的问题。
