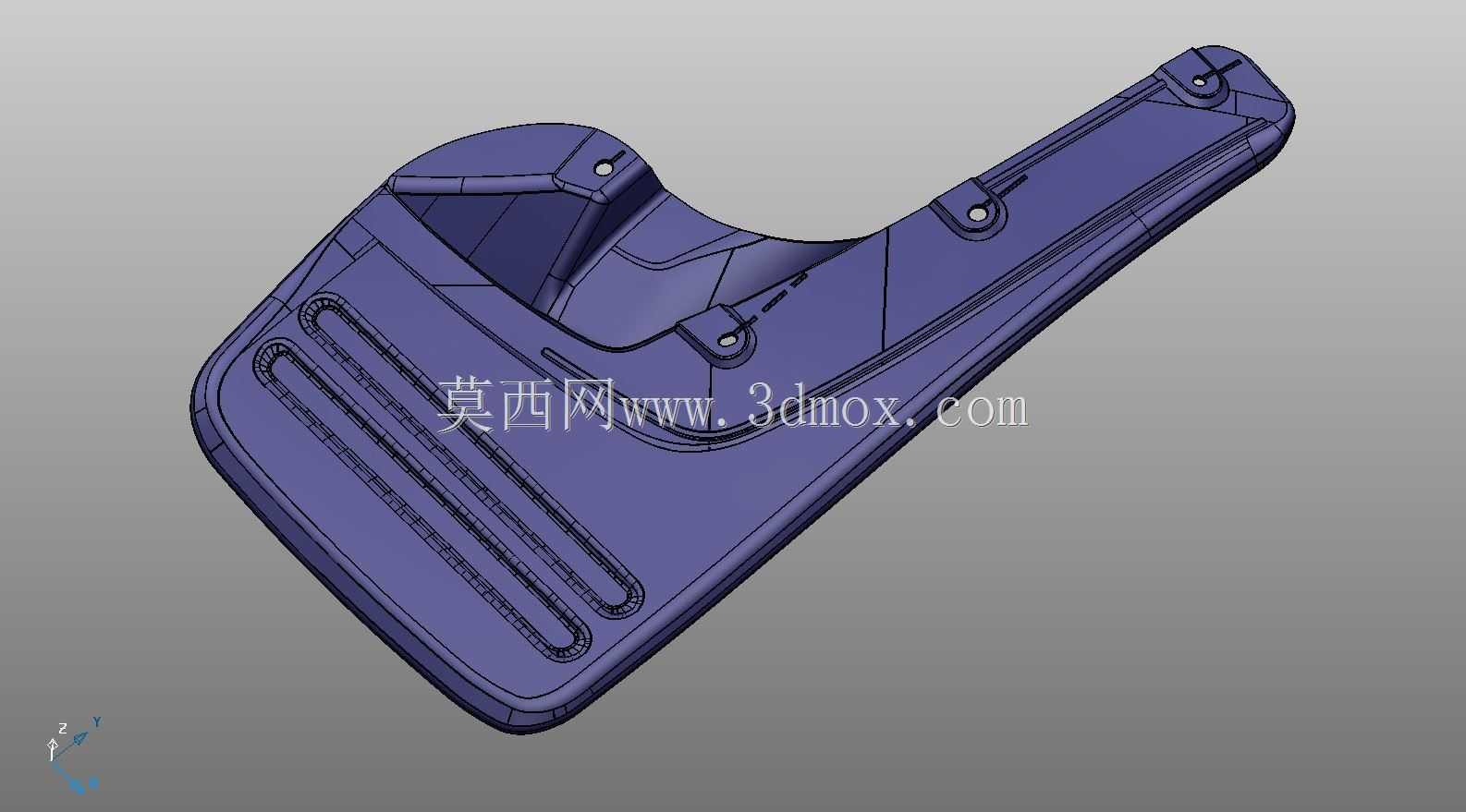

车辆轮侧防护挡泥结构三维数模

　　该挡泥结构主要适配乘用车辆轮舱后侧安装位，日常行驶过程中可阻挡轮胎高速运转带起的泥水、碎石、路面杂物，避免杂物飞溅击打车身钣金造成漆面损伤，同时也能减少雨天行车时泥水向后抛洒对后车视线的干扰，降低行车安全隐患。从结构设计来看，整体采用一体化注塑成型思路，主体曲面完全贴合轮舱后侧的安装空间弧度，避免与轮胎转向、减震器压缩行程产生运动干涉，边缘做了加厚翻边处理，提升注塑件整体抗冲击强度，避免低温环境下被碎石击打出现碎裂。安装点位共设置四处带衬套的螺栓固定位，固定位周边做了局部加厚的加强筋结构，分散车辆行驶过程中产生的振动载荷，避免固定孔位长期受振出现开裂，固定孔的位置公差控制在±0.2mm范围内，可直接适配对应车型原有安装孔位，

　　无需额外打孔改装。主体板面设置了三条平行的内凹导流槽，行驶过程中溅到板面的泥水可顺着导流槽向下方导流排出，避免泥水在板面大面积附着堆积，减少行车过程中的风阻与积泥增重。结构设计时充分考虑了注塑成型的工艺特性，整体壁厚控制在2.5mm-3mm区间，壁厚过渡均匀无突变，避免注塑过程中出现缩痕、缺胶等成型缺陷，所有转角位置均做了R2-R3的圆角过渡，既可以降低应力集中提升结构强度，也能优化注塑时的熔料流动路径，提升成型良品率。安装边界方面，结构最外侧与轮胎最大转向角度下的轮廓预留了15mm的安全间隙，与上方轮拱内衬的贴合间隙控制在3mm以内，避免行车过程中出现异响，下端延伸位置距离地面预留了180mm的通过间隙，

　　适配常规非铺装路面的通过需求，不会因路面颠簸出现剐蹭断裂。该结构的三维数模完整还原了所有安装位、加强筋、导流槽的细节特征，可直接用于结构验证、注塑模具开发以及改装件的适配设计，数模曲面质量满足A级曲面的基础要求，可直接导入各类三维软件进行干涉检查、有限元强度仿真以及装配模拟。
