八角星纹雕花装饰构件三维结构设计

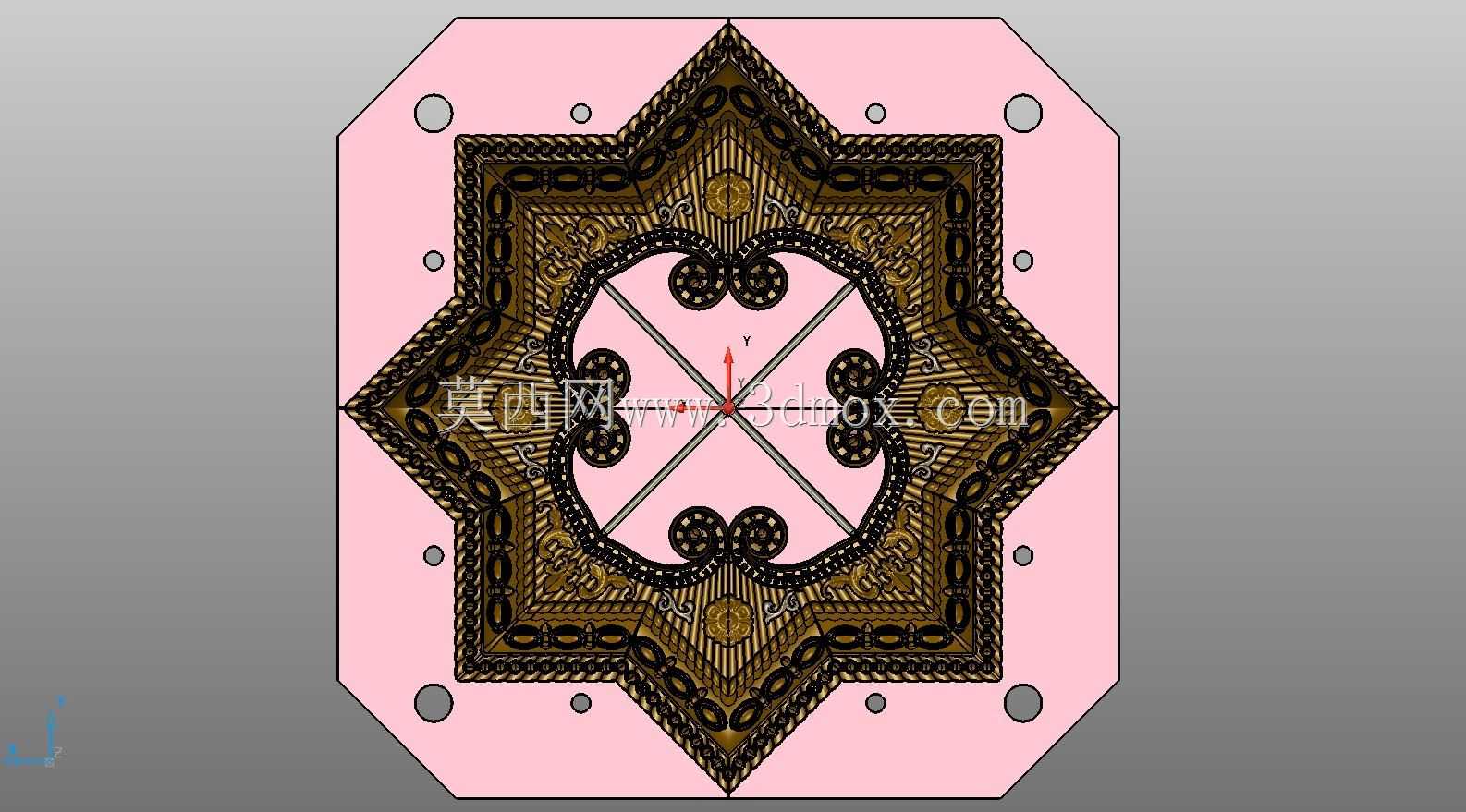

　　该装饰构件采用中心对称的八角星外轮廓设计，整体结构围绕中心基准轴做八向均布排布，从结构设计层面保证了构件安装后的视觉平衡感，适配各类需要对称装饰面的设备外装、工艺摆件配套场景。从实际应用场景来看，这类带精细浮雕纹理的构件，可作为精密传感设备的外观装饰端盖，在不影响内部传感元件信号传输的前提下，提升设备外部的工艺质感，也可适配高端文创摆件、定制工艺礼品的结构嵌件，满足装饰类结构的一体化装配需求。设计过程中，首先确定中心十字基准作为整个构件的定位核心，所有浮雕纹理、轮廓边线均以该基准做阵列排布，既减少了重复建模的工作量，也能保证每一处纹理的尺寸一致性，避免后期加工出现纹理错位的问题。构件的外轮廓八角星做了双层阶梯收边设计，

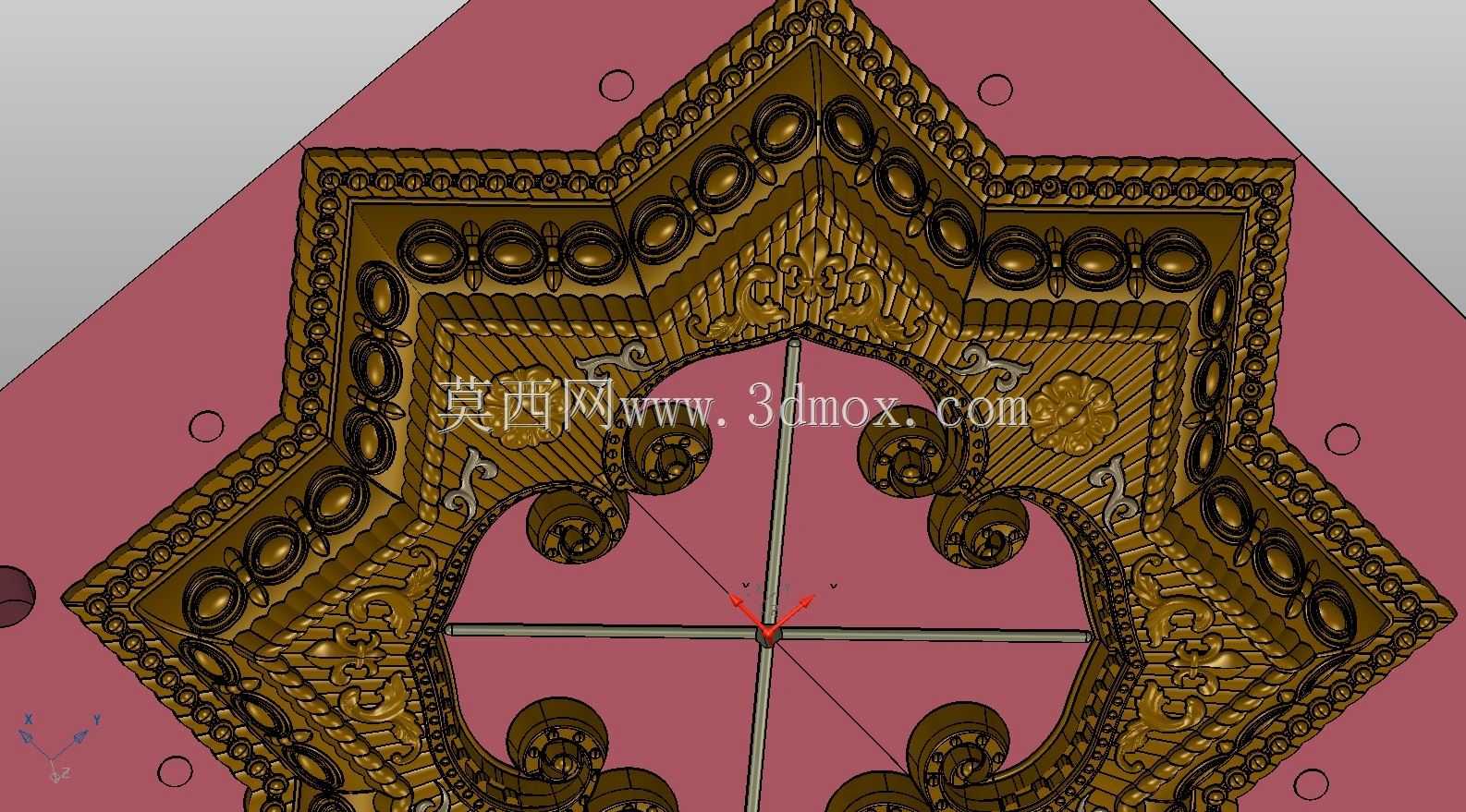

　　外层轮廓边缘预留了四个均布的小圆孔，作为安装定位孔使用，孔位中心到构件中心的距离经过精确测算，适配常规M3规格的紧固螺丝安装，安装时可直接通过孔位对位，不需要额外做定位治具，降低现场装配的难度。内层的浮雕区域做了分层凹凸处理，最外层的串珠状纹理凸起高度控制在1.2mm，中间层的卷草纹浮雕凸起高度为0.8mm，中心区域的内凹轮廓做了R2的圆角过渡，避免加工过程中出现应力集中导致的边角崩裂问题，同时也能减少日常使用中的积灰死角，便于后期清洁维护。考虑到这类构件后续可能采用精雕加工或者3D打印成型，设计时所有浮雕的拔模角度统一设置为3度，既保证脱模或者加工排屑顺畅，也不会因为拔模角度过大导致纹理变形失真。构件的整体厚度控制在8mm，

　　安装边界的最大外接圆直径为120mm，能够适配多数小型装饰面的安装空间需求，不需要对安装基体做额外的扩面处理。中心区域的十字加强筋厚度为2mm，既能够提升整个构件的结构强度，避免薄型浮雕区域受外力出现形变，也不会增加过多的整体重量，对于需要控制整体配重的传感设备来说，不会因为加装该装饰构件影响设备的重心平衡。所有纹理的衔接处都做了0.3mm的圆角过渡，没有尖锐的直角结构，一方面是避免加工时刀具断刀，另一方面也能防止安装使用过程中尖锐边角划伤操作人员。
