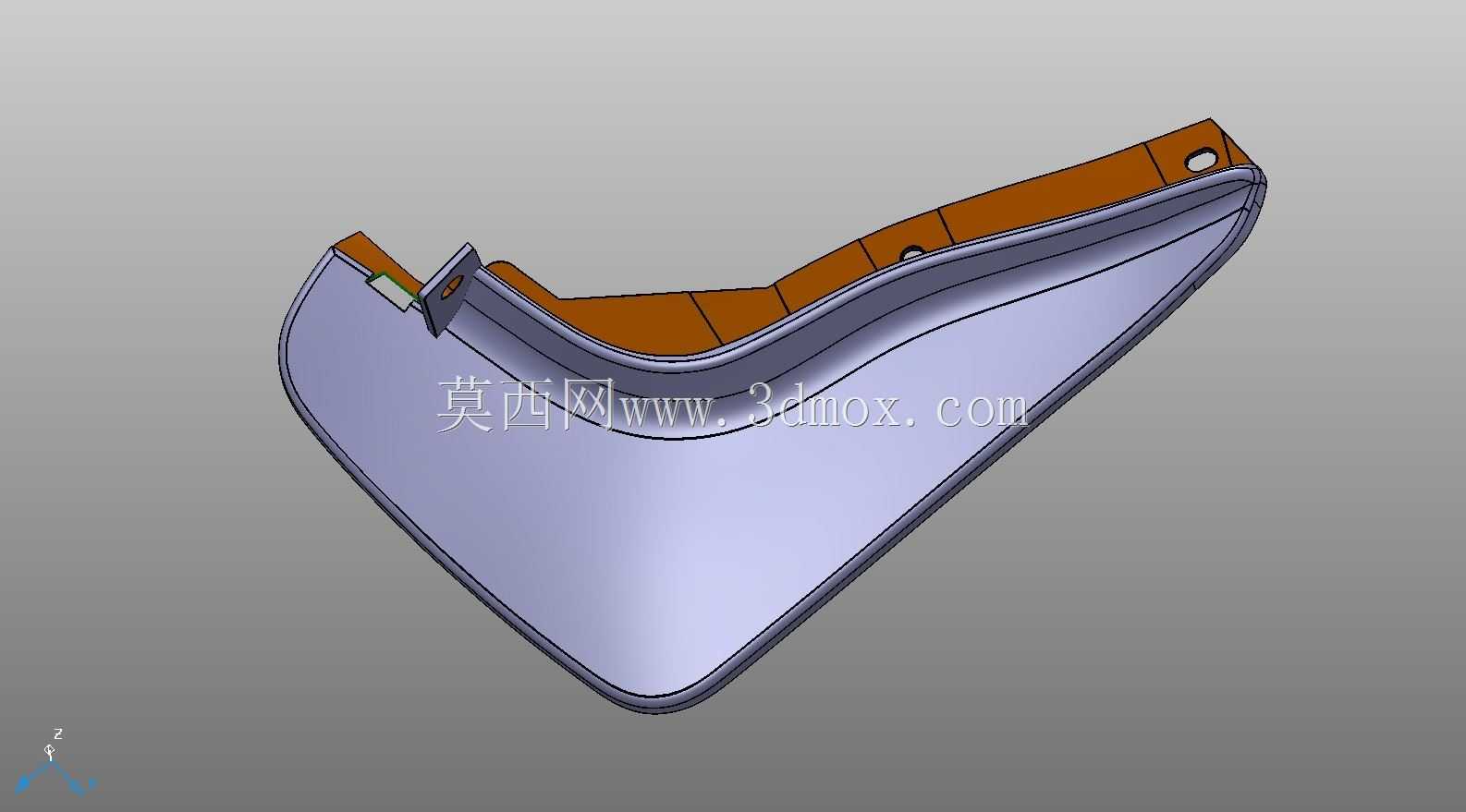

车辆弧形挡泥防护结构三维设计

　　这类弧形挡泥防护结构，主要适配两轮非机动车、小型特种作业代步车的轮组上方安装位，核心作用是阻挡轮组滚动过程中带起的泥水、碎石、路面杂物向车身驾乘区域、后方随行人员或车辆飞溅，同时也能减少硬质杂物直接冲击轮组周边线束、车架漆面的概率，降低日常使用过程中的部件损耗。从结构设计来看，整体采用贴合轮组转动轨迹的大弧度曲面造型，曲面曲率经过反复匹配轮组运动包络线校核，既保证挡泥覆盖范围足够，又不会在轮组上下跳动、转向偏转时发生运动干涉。上部的安装边设置了多个等距分布的固定孔位，孔位位置对应车架或车身覆盖件的预装安装点，安装时可通过标准紧固件直接完成固定，额外设置的侧向小支耳结构，可辅助连接车身侧部的装饰件或线束固定卡扣，

　　减少后期额外加装固定座的工序。挡泥板主体采用薄壁曲面设计，在保证整体结构刚度的前提下尽可能控制自重，边缘做了圆滑的卷边处理，既可以提升薄壁结构的抗形变能力，避免日常使用中受轻微磕碰就出现弯折变形，也能消除锐边带来的安装、使用安全隐患。从安装边界来看，该结构安装后与轮组胎面的最小间隙控制在合理范围，既不会因为间隙过小导致泥块积存后摩擦胎面，也不会因为间隙过大降低挡泥防护的效果，整体外轮廓不会超出车身原有宽度边界，不会影响车辆的通行通过性。在实际建模过程中，曲面过渡部分采用连续曲率的顺滑处理，避免出现应力集中的折角区域，提升部件长期受震动、冲击时的结构疲劳寿命，安装孔位周边做了局部加厚处理，分散紧固件锁紧时的压应力，

　　避免长期使用后孔位出现开裂问题。这类挡泥结构除了基础的防护功能外，曲面造型也可适配不同车型的外观设计风格，在不改动安装点位的前提下，可通过调整曲面弧度、表面分块造型匹配不同车型的外观设计需求，兼顾实用性与外观适配性。
