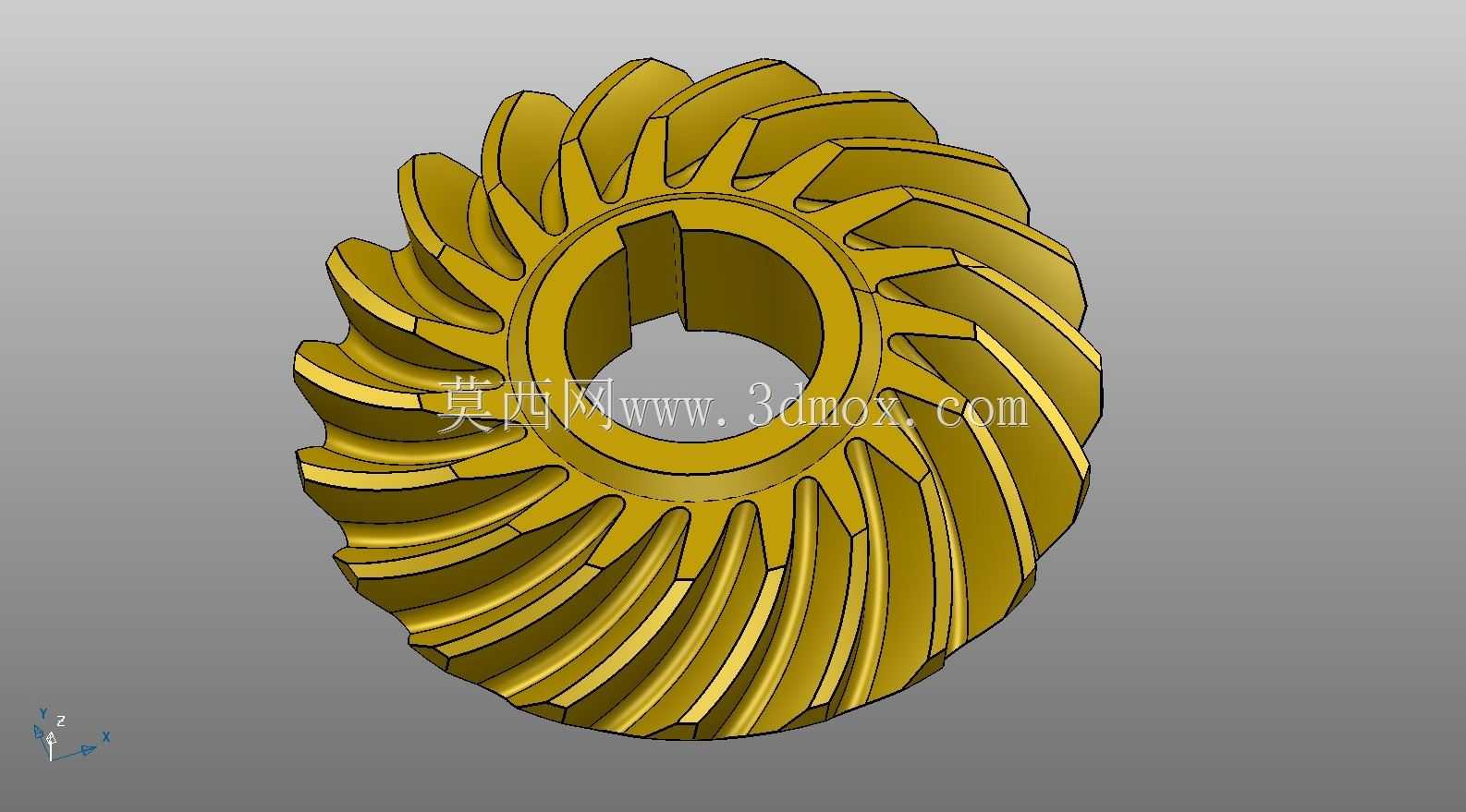

螺旋锥齿轮传动件三维结构设计

　　这类螺旋锥齿轮多用于相交轴之间的动力传递场景，常见于差速器、机床分度机构、农业机械传动箱、小型工程机械的动力换向单元中，核心作用是在轴线呈一定夹角的两根轴之间传递旋转扭矩，同时可根据齿形螺旋角、齿数比的设计匹配不同的传动比需求，相比直齿锥齿轮，其啮合重合度更高，传动过程中冲击更小，运行噪音更低，承载能力也更强，适合中高速、有一定载荷冲击的传动工况。从结构设计来看，该齿轮采用等顶隙收缩齿的设计思路，轮齿沿节锥方向呈螺旋状排布，啮合过程中轮齿是逐步进入和退出啮合区域，不会出现直齿锥齿轮整齿突然啮合、脱离的冲击问题，能有效降低传动过程中的振动与噪声。中心的内孔带键槽结构，用于和配套传动轴实现周向固定，

　　传递扭矩时可通过平键抵消周向滑移的风险，内孔的直径尺寸需要和适配轴径做公差配合，一般选用过渡配合保证装配后的同轴度，避免高速运转时出现偏心振动。轮毂部分的厚度设计需要结合传递的最大扭矩做强度校核，既要保证键槽侧壁的挤压强度满足载荷要求，也要避免轮毂过厚带来的不必要重量增加，齿部的螺旋角、齿顶高系数、顶隙系数都遵循通用锥齿轮设计规范，可适配标准的配对螺旋锥齿轮实现正确啮合，安装时需要严格保证两配对齿轮的节锥顶点重合，调整好齿侧间隙与接触印痕位置，否则会出现偏载、齿面异常磨损甚至断齿的问题。齿宽的取值结合节锥母线长度做了匹配，避免齿宽过大导致小端齿槽过窄、加工难度提升，同时也保证足够的啮合接触面积来分散齿面接触应力。

　　轮齿的齿向修形在建模时做了对应处理，可补偿安装误差与受载变形带来的啮合偏移，提升实际运行时的传动平稳性。这类齿轮的建模过程需要先确定分锥角、节锥距、齿宽等基础参数，再通过螺旋线扫描生成单个轮齿特征，最后阵列得到全部轮齿，建模时需要注意齿根圆角的处理，避免应力集中导致齿根断裂风险，内孔键槽的尺寸遵循平键国家标准，可直接选用标准平键完成装配，安装端面的平面度也有对应要求，保证齿轮装配后端面跳动在允许范围内，避免运转时出现轴向窜动影响啮合精度。
