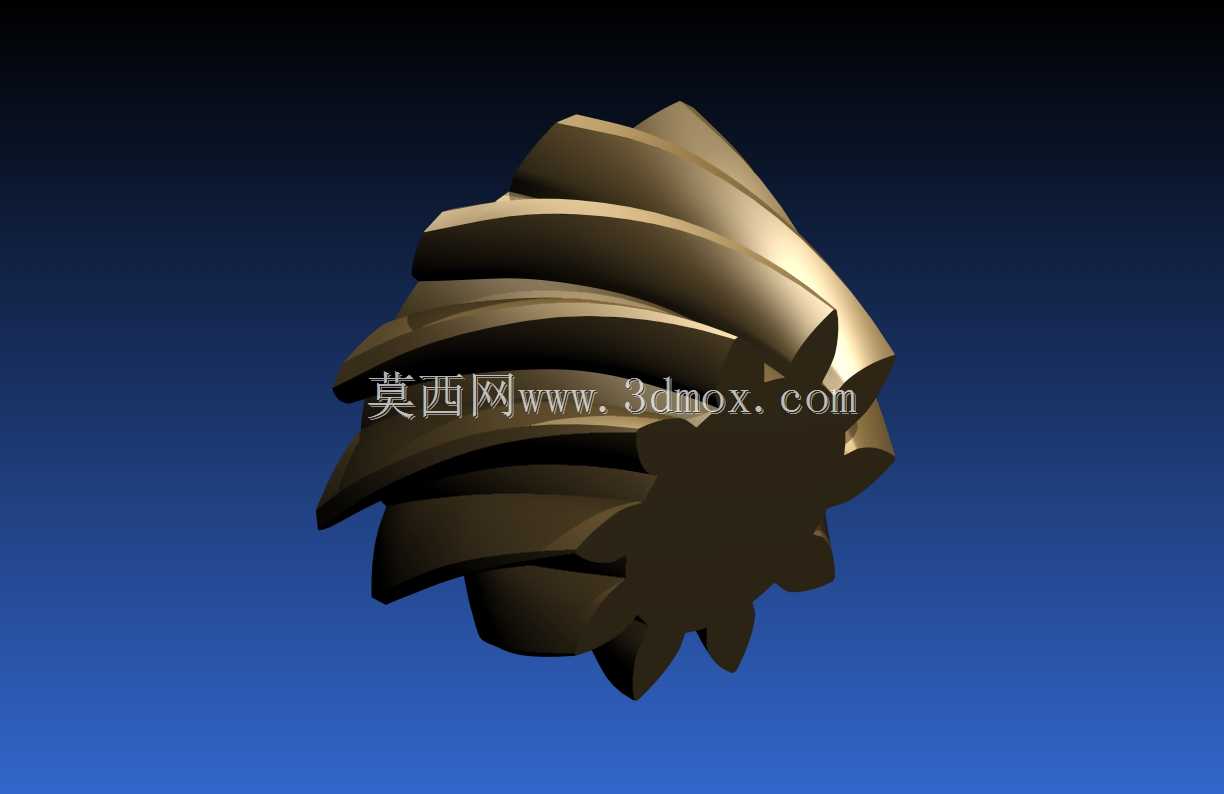

螺旋锥齿轮排挡传动结构三维数模

　　这款螺旋锥齿轮结构，主要应用于需要相交轴动力传递的传动场景，在车辆排挡变速机构、机床主轴传动箱、小型工程机械分动箱中都能见到这类零件的身影，核心作用是在两轴呈空间相交状态时，平稳传递旋转扭矩，同时可根据齿比匹配实现转速与扭矩的转换，适配排挡操作时不同挡位的动力切换需求。从实际使用场景来看，这类锥齿轮常布置在传动系统的转角位置，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿啮合，运转时的冲击、振动与噪声都更小，能承受更高的线速度与载荷，很适合排挡机构这类需要频繁切换传动比、对传动平稳性有要求的工况。设计这类齿轮时，首先要确定两相交轴的轴交角，多数排挡场景下轴交角为90度，再根据传动比要求确定齿数、模数、

　　螺旋角与齿面宽参数，建模过程中需要严格把控齿面的螺旋线轨迹与渐开线齿形精度，保证啮合时的接触斑点落在齿面中部区域，避免出现偏载导致的齿面早期磨损。从结构外形来看，该齿轮整体呈截锥形，轮齿沿锥面呈螺旋状排布，齿顶与齿根均沿锥面母线方向收敛，安装时需要保证两齿轮的节锥顶点重合，轴向定位尺寸的公差需要严格控制，否则会出现啮合间隙过大或卡滞的问题。安装边界方面，齿轮的背锥端面通常作为轴向定位基准，与轴承内圈或轴肩贴合，轮毂部分的内孔与传动轴采用过渡配合，通过键连接传递扭矩，设计时需要预留出齿轮啮合的侧隙，同时要考虑润滑空间，保证轮齿啮合面能得到充分的润滑油覆盖，减少运转时的摩擦损耗。这类齿轮的建模难点在于螺旋齿面的生成，

　　需要通过参数化方程构建齿面曲面，再通过阵列、布尔运算完成整体结构，建模完成后还需要进行啮合干涉检查，验证轮齿在全啮合行程中是否存在碰撞，确保实际装配后能顺畅运转，不会出现卡齿、打齿的问题。在排挡机构中，这类齿轮通常与滑移齿轮配合，通过轴向移动实现不同齿比的齿轮副啮合，从而完成挡位切换，因此齿端通常会做倒角处理，方便挂挡时轮齿能顺利导入啮合，减少换挡时的冲击。
