铃木汽车标识注塑外壳结构设计

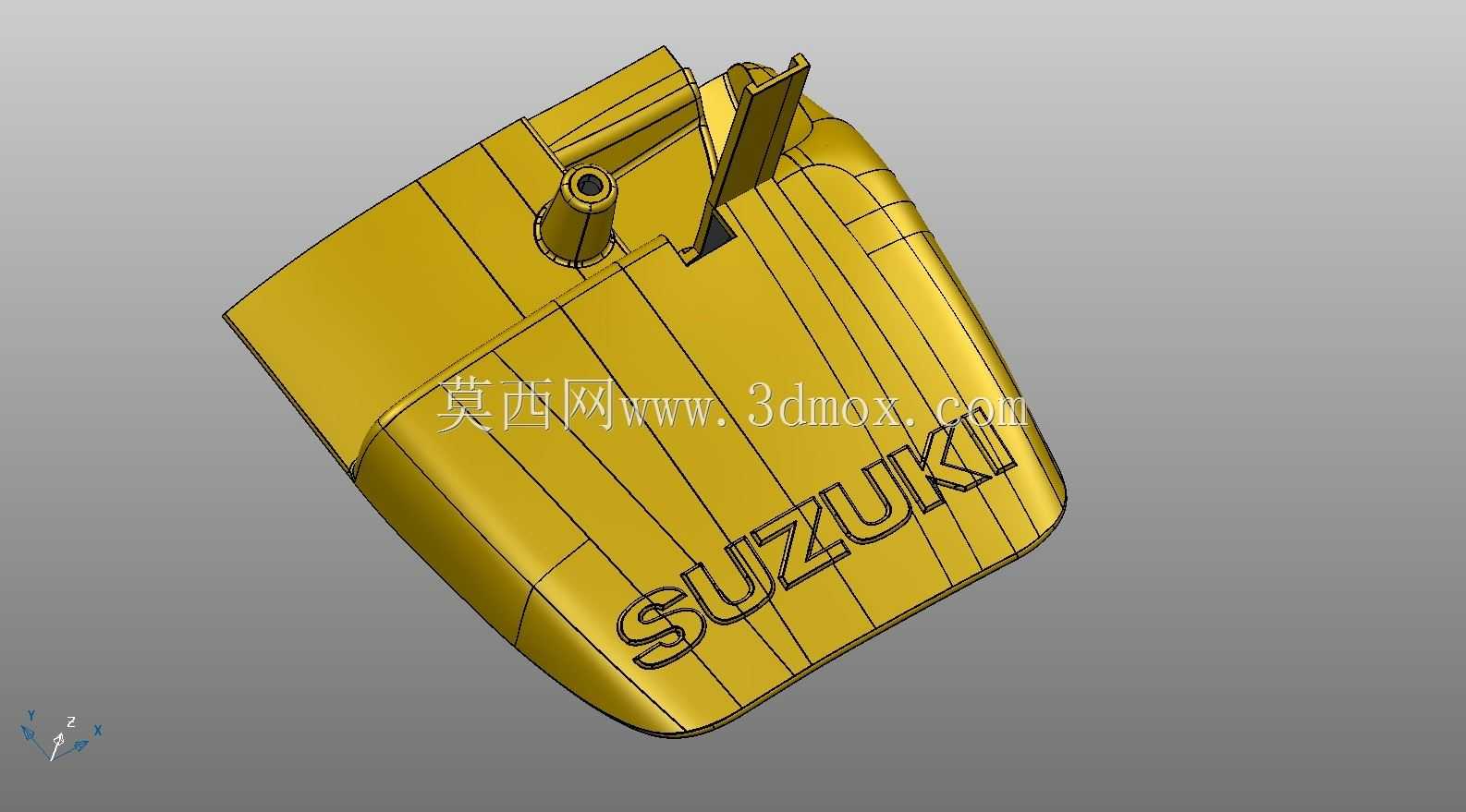

　　该零件为铃木车型配套的外观标识类注塑外壳，主要应用于乘用车辆外饰覆盖区域，承担品牌标识展示、局部车体结构防护的双重作用，日常使用中需耐受户外紫外线照射、高低温交变、雨水冲刷以及行车过程中的飞石冲击，是兼顾外观辨识度与基础防护性能的外饰功能件。从结构设计逻辑来看，零件主体采用弧面过渡造型，完全贴合安装位的车体曲面曲率，避免装配后出现段差、缝隙不均的装配问题，外表面做蚀纹处理预留，可直接适配后续表面烫印、喷漆的工艺需求，表面凸起的SUZUKI品牌字符采用一体注塑成型结构，字符高度与拔模角度经过反复校核，既保证注塑过程中字符填充饱满无缺料，也避免后续脱模时出现字符拉伤、塌边的外观缺陷。零件侧边设置的立式安装支耳与中心定位柱是核心安装结构，

　　定位柱与车体安装位的定位孔采用小间隙配合设计，装配时可快速完成零件定位，支耳上预留的安装孔位适配标准自攻螺丝锁紧，安装后整体贴合度误差可控制在0.2mm以内，完全满足汽车外饰件的装配精度要求。设计过程中重点考量了注塑成型的工艺可行性，整体壁厚保持均匀过渡，避免壁厚差过大导致的缩痕、翘曲变形问题，所有转角位置均做圆角过渡处理，既降低注塑时的应力集中风险，也能提升零件整体的抗冲击性能，在车辆行驶产生振动的工况下，不会出现应力开裂的失效问题。零件的安装边界完全匹配对应车型的安装点位尺寸，不需要对车体原有结构做任何修改即可直接替换安装，日常维护更换时操作便捷，不需要拆解周边过多外饰部件，可大幅降低售后维护的工时成本。从实际使用场景出发，该零件的结构强度经过校核，在常规洗车水压冲击、夏季高温暴晒、冬季低温冻融的工况下，均可保持结构稳定性，不会出现变形、褪色、字符脱落的问题，完全满足乘用车外饰件的全生命周期使用要求。
