带连体翻盖的嵌入式螺栓防护盖结构

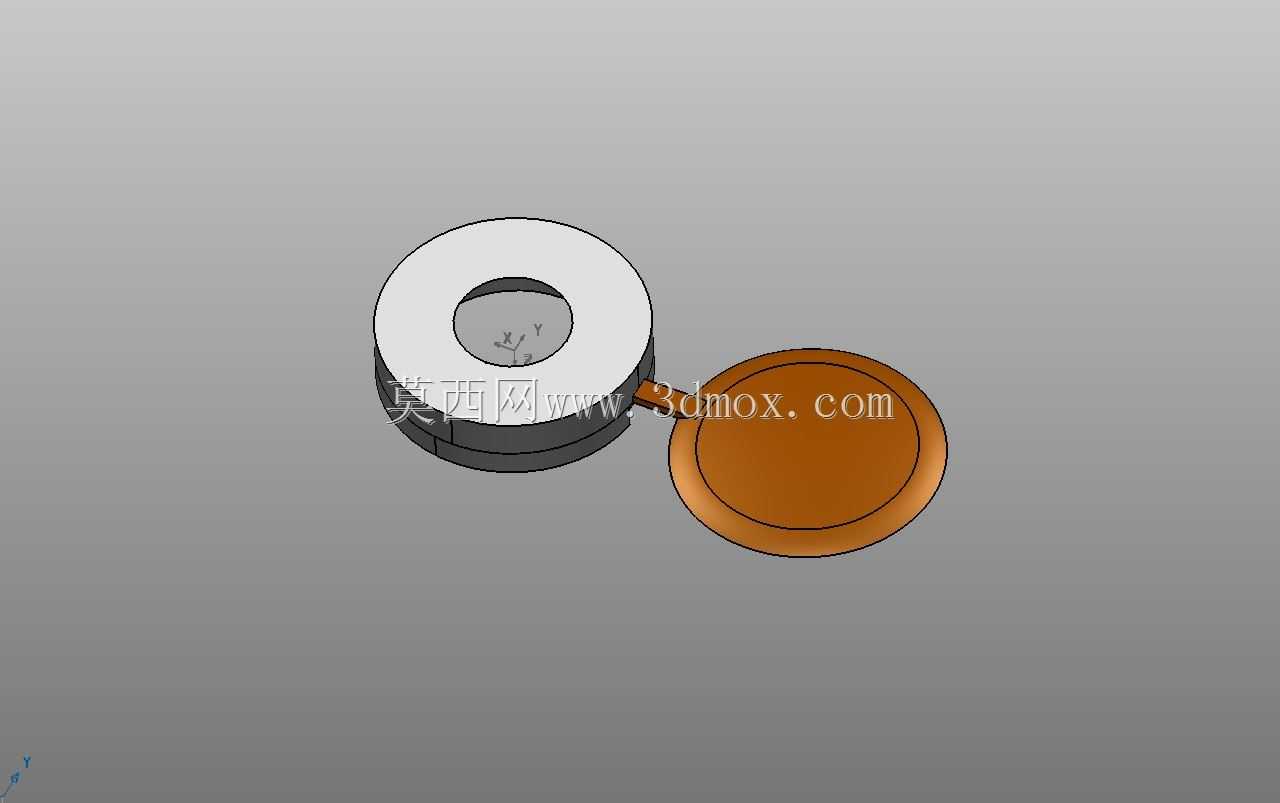

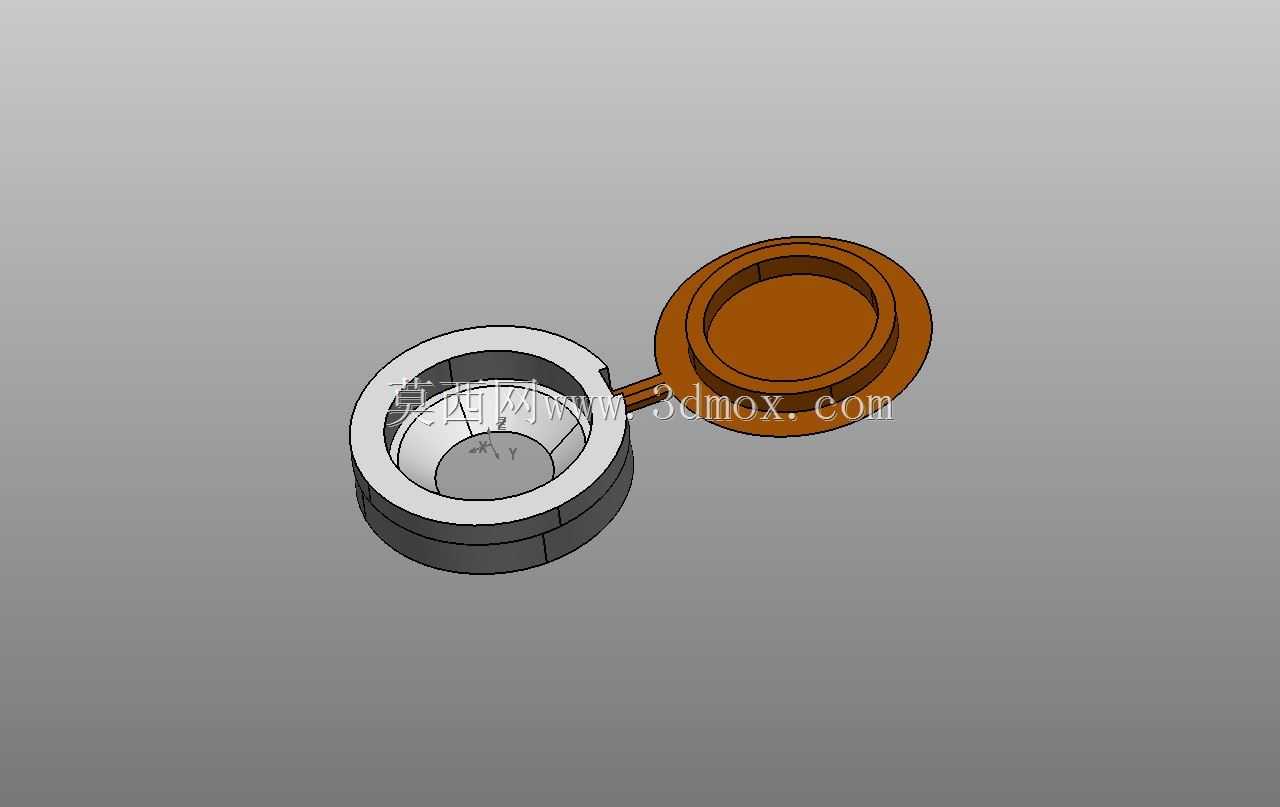

　　这款带连体翻盖的螺栓防护盖，主要面向户外设备、仪器仪表壳体、传感装置安装位的紧固件防护场景设计，日常工况下可覆盖外露的螺栓头部，避免灰尘、水汽、腐蚀性介质直接接触螺栓端面与螺纹啮合位置，降低紧固件锈蚀、卡滞的概率，同时也能避免外露螺栓凸起剐蹭线路、操作人员衣物，提升设备外观的规整度。从结构设计逻辑来看，主体采用嵌套式卡接结构，下部的环形基座内壁设置了多道均匀分布的内卡凸筋，安装时可直接卡入螺栓头部的外六角棱边，或是适配对应规格的螺栓安装沉孔，无需额外粘接或紧固件固定，依靠塑料件自身的弹性形变即可完成卡紧，安装后不会随设备振动松脱。连体翻盖与基座之间采用薄壁柔性连接带一体成型，省去了额外的铰接轴配件，

　　翻盖翻合时连接带可反复弯折不会断裂，翻盖闭合后与基座上端面贴合，可完全覆盖螺栓头部的操作槽，避免杂物进入螺栓沉孔内部，需要调整或拆卸螺栓时，直接掀开翻盖即可操作，无需整体拆除防护盖，大幅降低后期维护的操作成本。从安装边界来看，基座的外径适配常规M4-M6规格的外六角螺栓沉孔尺寸，整体安装后突出安装面的高度不超过5mm，不会额外占用设备外部的安装空间，翻盖翻开后的最大翻转角度可达180度，翻开后不会遮挡螺栓操作空间，可兼容常规内六角扳手、套筒的操作空间需求。设计时特意将基座下端做了微小的倒角导向结构，安装时可快速对准沉孔压入，即使是批量装配场景也能提升安装效率，连接带的厚度控制在0.8mm，既保证了翻合的柔性，也避免长期使用后出现连接带断裂的问题，整体结构无多余尖角，所有棱边都做了R0.5的圆角处理，注塑生产时可避免应力集中，提升成品的结构强度。
