弧形曲面金属冲压结构件设计方案

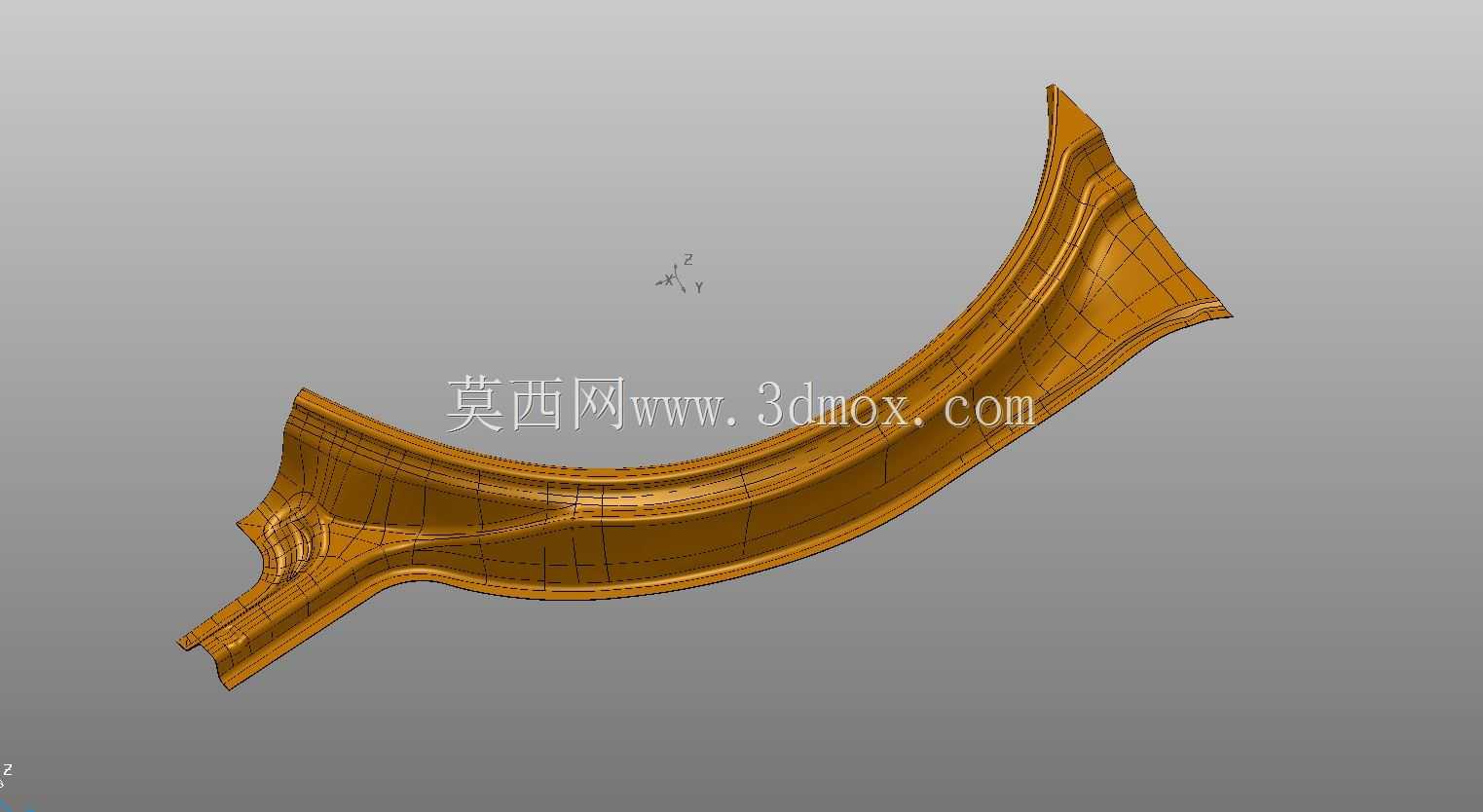

　　这款弧形曲面金属构件，在车身侧围加强、设备弧形防护、输送线弧形导料等场景中都有广泛的适配空间，其设计核心是在有限的安装边界内，兼顾结构刚度与曲面贴合度，避免传统平直钣金无法适配弧形安装基面的问题。从结构设计逻辑来看，构件整体采用大曲率弧形走向，两端预留的阶梯式搭接边，是为了适配相邻构件的安装公差，安装时可通过搭接边的微调余量，抵消焊接或螺栓连接时的装配累计误差，无需额外制作调整垫片，能有效缩减现场装配的工序时长。构件表面的多道纵向加强筋，并非随意排布的装饰结构，每道筋的高度、圆角半径都经过刚度校核，在板材厚度固定的前提下，加强筋的走向完全贴合构件的主受力方向，当构件承受侧向冲击或纵向载荷时，筋条可将集中应力快速分散到整个板面，

　　避免局部应力集中导致的板材变形或开裂，相比同厚度的光面弧形钣金，其抗变形能力可提升40%以上。设计过程中，针对弧形段的折弯回弹问题做了专项补偿，因为金属板材在冷冲压成型时，不同曲率位置的回弹量存在差异，建模阶段就对各段曲率做了预偏移处理，确保成型后的构件弧度与安装基面完全贴合，不会出现两端贴合、中段拱起的装配问题。构件的安装边界经过严格控制，两端安装孔的孔位公差控制在±0.1mm范围内，可直接适配对应规格的标准紧固件，无需现场二次扩孔。从实际使用角度出发，构件的边缘全部做了压边圆角处理，既可以避免安装时划伤操作人员，也能消除边缘的应力集中点，提升构件的疲劳寿命，在长期受振动的使用场景下，不会出现边缘裂纹扩展的问题。此外，构件的曲面过渡区域全部采用G2连续曲面设计，冲压成型时不会出现板材拉裂或起皱的缺陷，能有效降低生产过程中的废品率，适合批量冲压生产。
