汽车零部件注塑成型模具结构设计

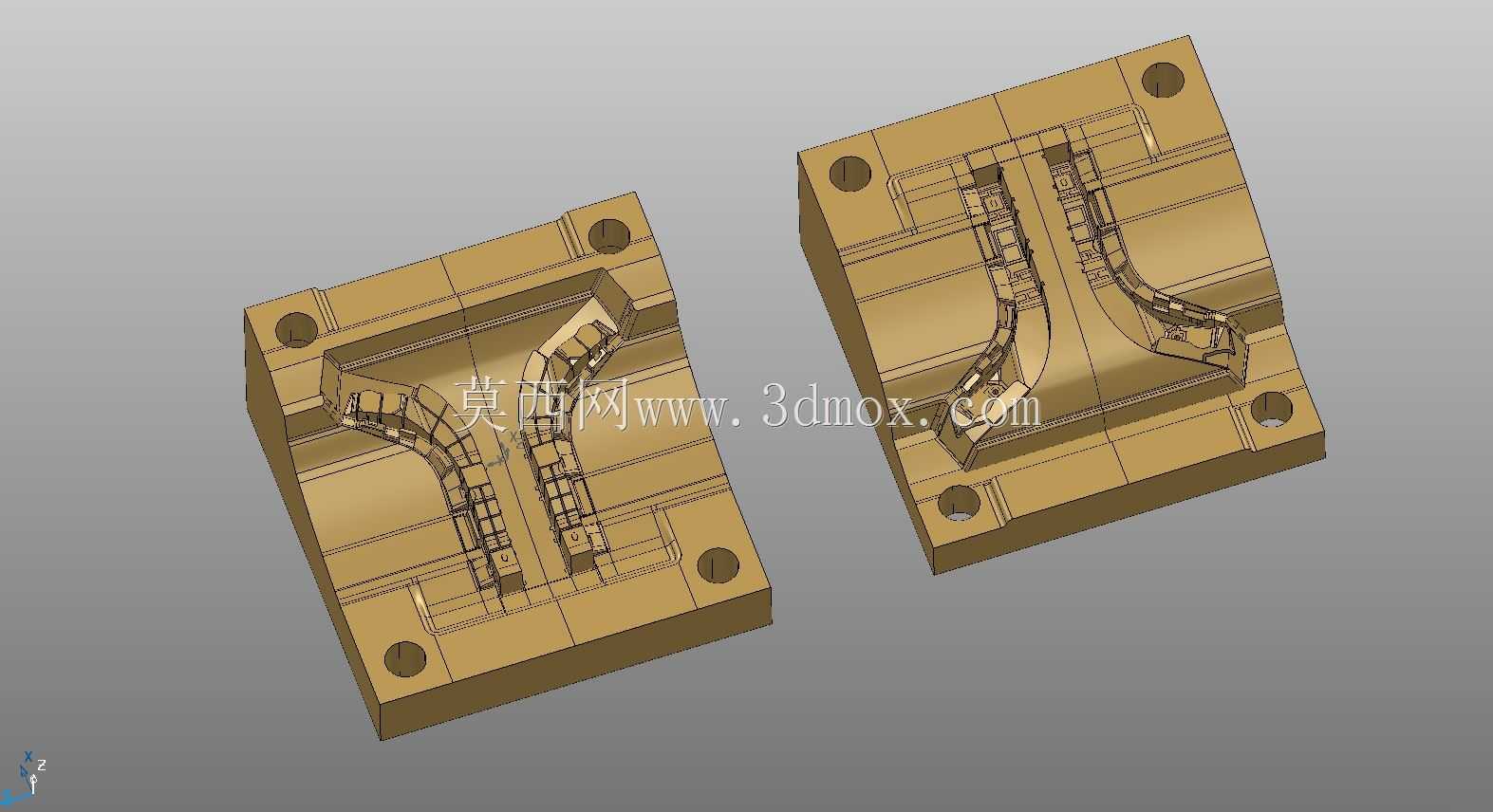

　　这套模具对应汽车内饰弯弧结构类塑料零件的量产成型需求，适配卧式注塑机安装使用，模架采用标准模胚加工，整体为两板模结构，分型面沿零件最大轮廓线做贴合设计，避免成型后出现飞边、错位缺陷。从结构布局来看，上下模腔分别加工出对应零件的内外轮廓曲面，型腔表面做抛光处理以保障成型零件的表面光洁度，四个角位设置的导柱导套结构，保障合模过程中上下模的对位精度，避免合模错位导致零件报废。

　　在实际生产场景中，这类模具主要用于汽车座舱内部弯弧结构装饰件、功能支架类塑料件的批量注塑生产，成型材料多采用改性PP、ABS等常用汽车内饰塑料，模具的浇口位置设置在零件非外观面的侧边，配合冷料井结构，能够避免冷料进入型腔导致零件表面出现流痕、缺料问题。冷却回路沿型腔轮廓做随形排布，保障模温均匀分布，缩短零件冷却定型周期，提升单批次生产效率。

　　设计过程中优先考虑了零件的脱模顺畅性，型腔的脱模斜度沿零件出模方向做均匀设置，避免脱模过程中出现零件顶白、拉伤问题，顶出结构采用顶杆排布在零件边缘非外观区域，保障成型后零件的外观面无顶出痕迹。模架的安装尺寸适配常规160吨级卧式注塑机的安装孔位，上下模的定位圈、浇口套尺寸符合通用注塑机的对接标准，无需额外做改装即可上机调试生产。

　　从结构细节来看，模具的型腔镶件采用分体式加工设计，对于零件上的细小卡扣、加强筋位置，单独做镶件拆分，既方便加工过程中的电极放电、精铣作业，也便于后续量产过程中易损位置的更换维护，降低模具的长期使用成本。分型面位置做了排气槽设计，在注塑填充过程中能够快速排出型腔内的空气，避免零件出现困气、烧焦、填充不足等成型缺陷，保障批量生产过程中的零件合格率。整套模具的结构紧凑，无多余冗余设计，所有加工面的公差控制在注塑模具的常规精度范围内，合模后分型面的贴合间隙控制在0.02mm以内，能够有效避免成型过程中出现溢料问题。
