汽车安全气囊SRS成型模具结构设计

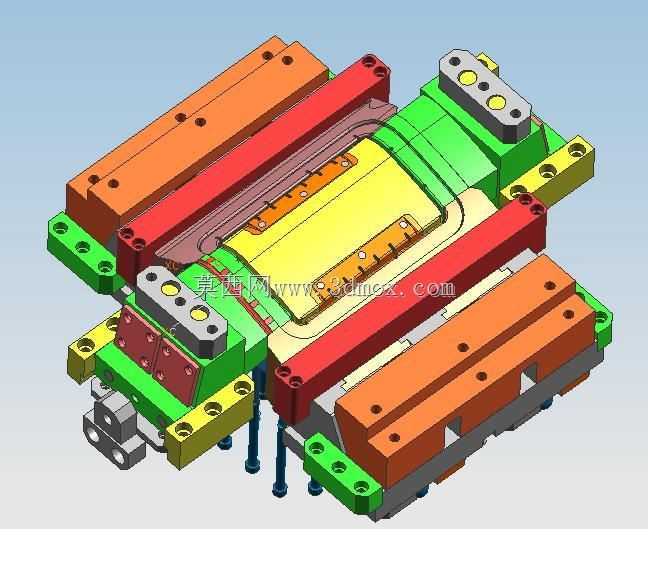

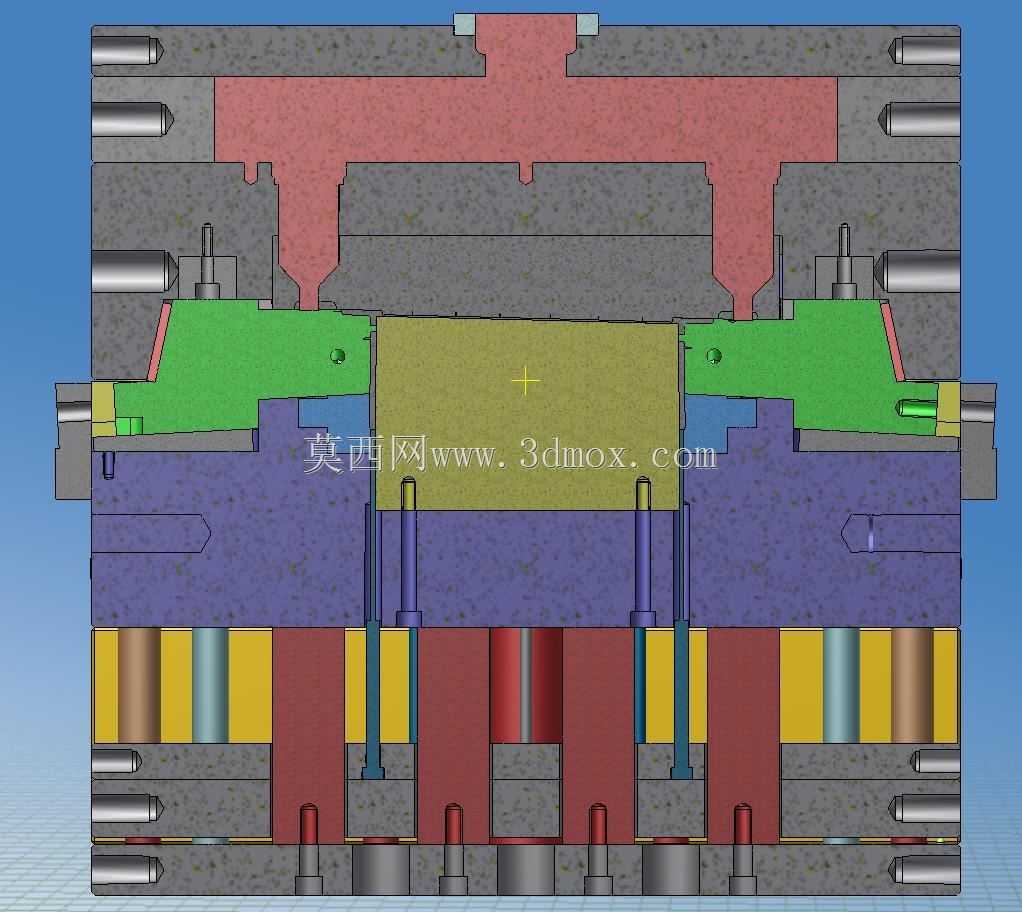

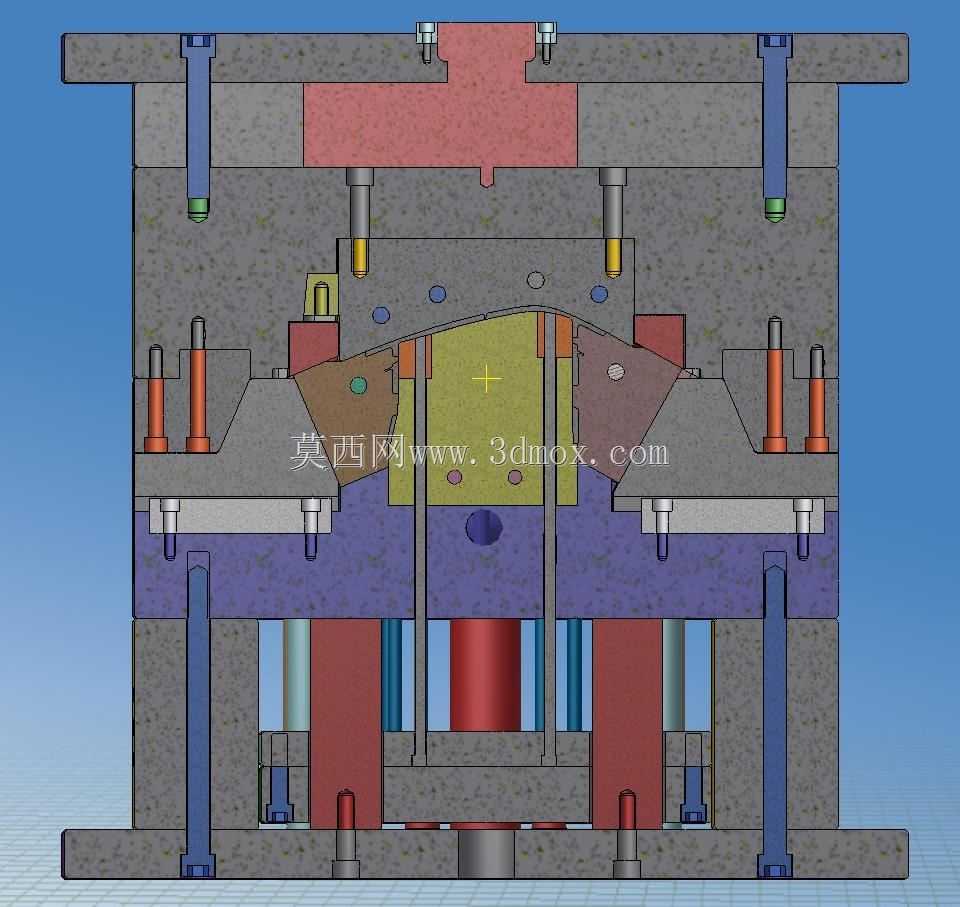

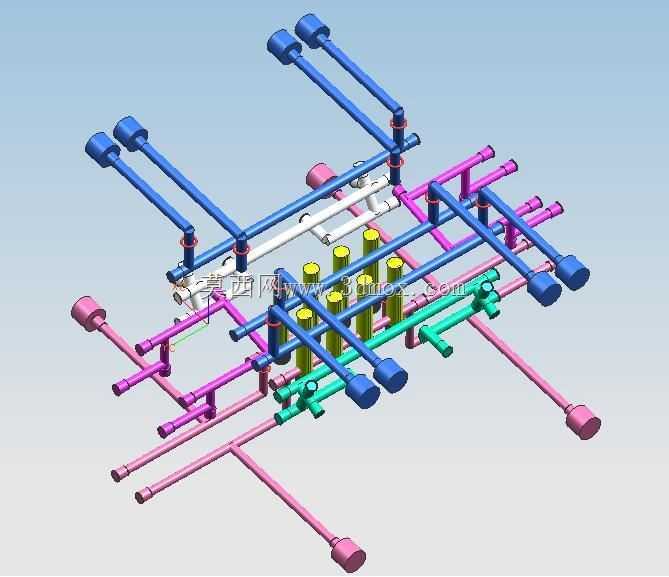

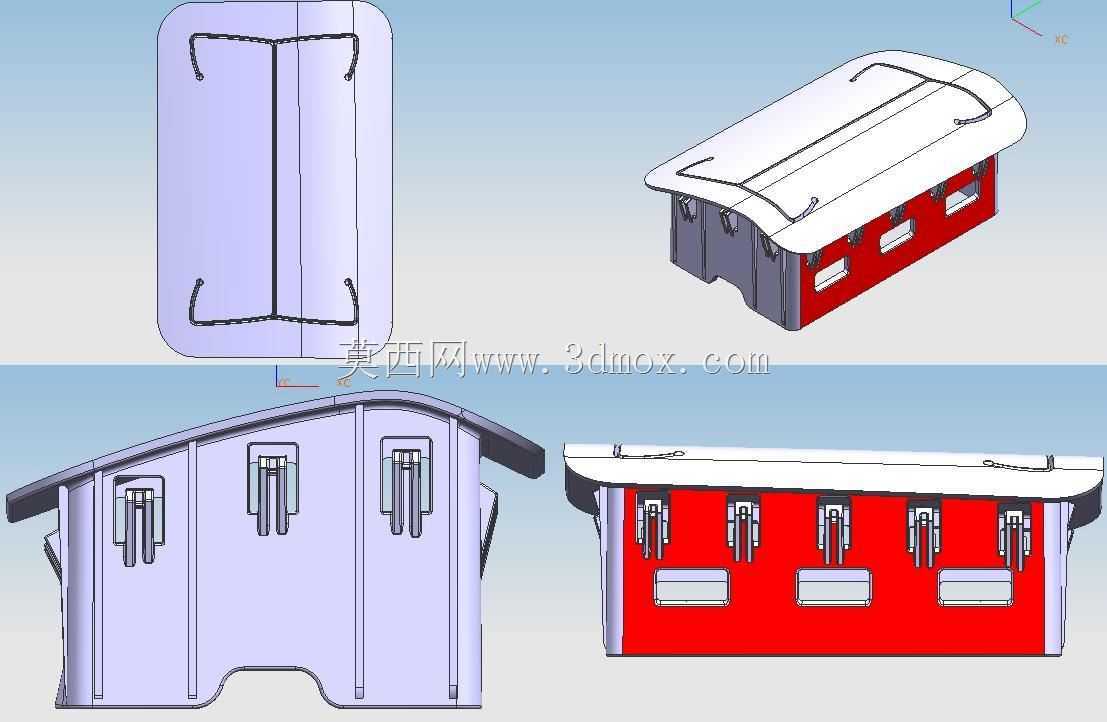

　　这套模具面向汽车被动安全系统核心部件的注塑成型工序，主要用于生产安全气囊组件的配套塑料结构件，适配主流乘用车安全气囊模块的装配需求，在汽车零部件量产线中承担高精度塑件成型的核心功能。整套结构采用多腔平衡布局设计，不同颜色区分的管路分别对应冷却回路、浇注流道与顶出机构的排布，能在单次注塑循环中完成多件同规格塑件的成型，有效提升批量生产的节拍效率。从结构设计逻辑来看，浇注系统采用热流道搭配冷流道的组合方案，蓝色管路对应的主分流道做了等径圆弧过渡处理，可最大程度降低熔料在流道内的压力损失，保证各型腔进胶的同步性，避免不同型腔塑件出现填充不足、飞边或内应力不均的缺陷。粉色管路对应的冷却回路采用随形排布设计，沿着型腔轮廓均匀布置，

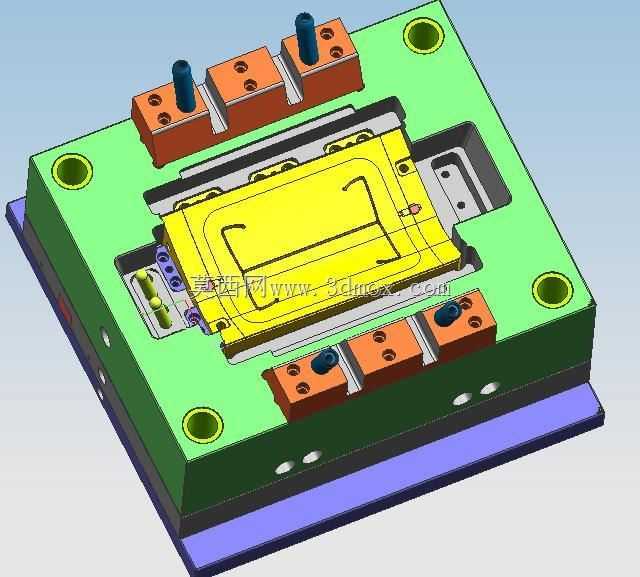

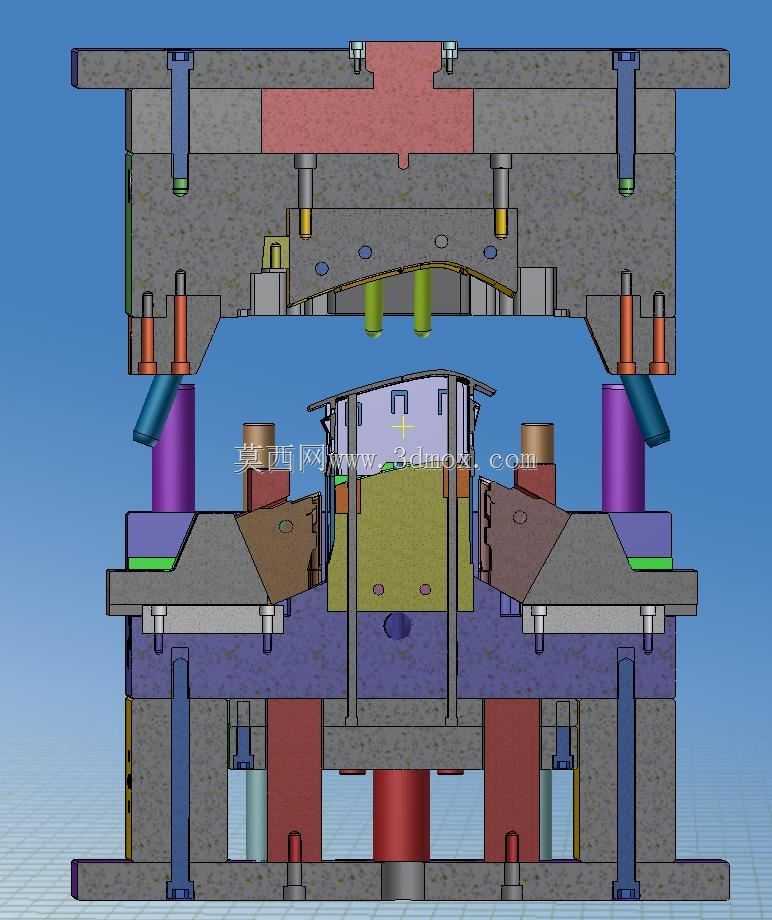

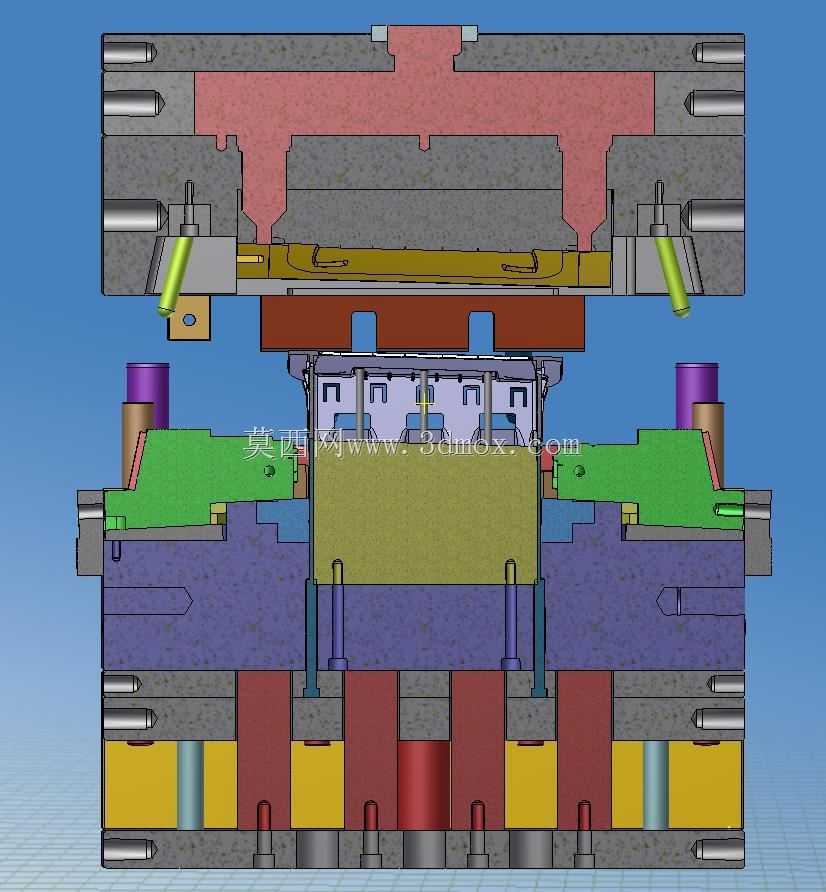

　　回路间距控制在合理范围内，可保证塑件各区域冷却速率一致，减少成型后的翘曲变形量，保障塑件尺寸精度满足安全部件的装配公差要求。绿色与黄色部件分别对应顶出机构与导向定位组件，顶杆排布避开塑件的外观面与受力装配面，顶出行程经过精确核算，既能保证塑件顺利脱模，又不会在塑件表面留下明显顶痕；导向部件采用高精度导柱导套配合，合模时可保证动定模的对位精度，避免长期生产过程中出现型腔错位的问题。整套模具的安装边界适配常规卧式注塑机的装模尺寸，模架采用标准模架改制，各部件的安装孔位、锁模槽位置都符合通用注塑机的装模规范，无需额外做安装适配改造即可上机调试。在实际生产场景中，这套模具可适配常用的工程塑料原料，成型周期控制在合理区间，成型后的塑件尺寸稳定性好，可直接进入后续的组件装配工序，不需要大量的后处理修整工作，能有效降低安全气囊部件的量产制造成本，同时保障部件的成型质量满足汽车安全件的严苛性能要求。
