双通道曲面导流注塑成型模具结构

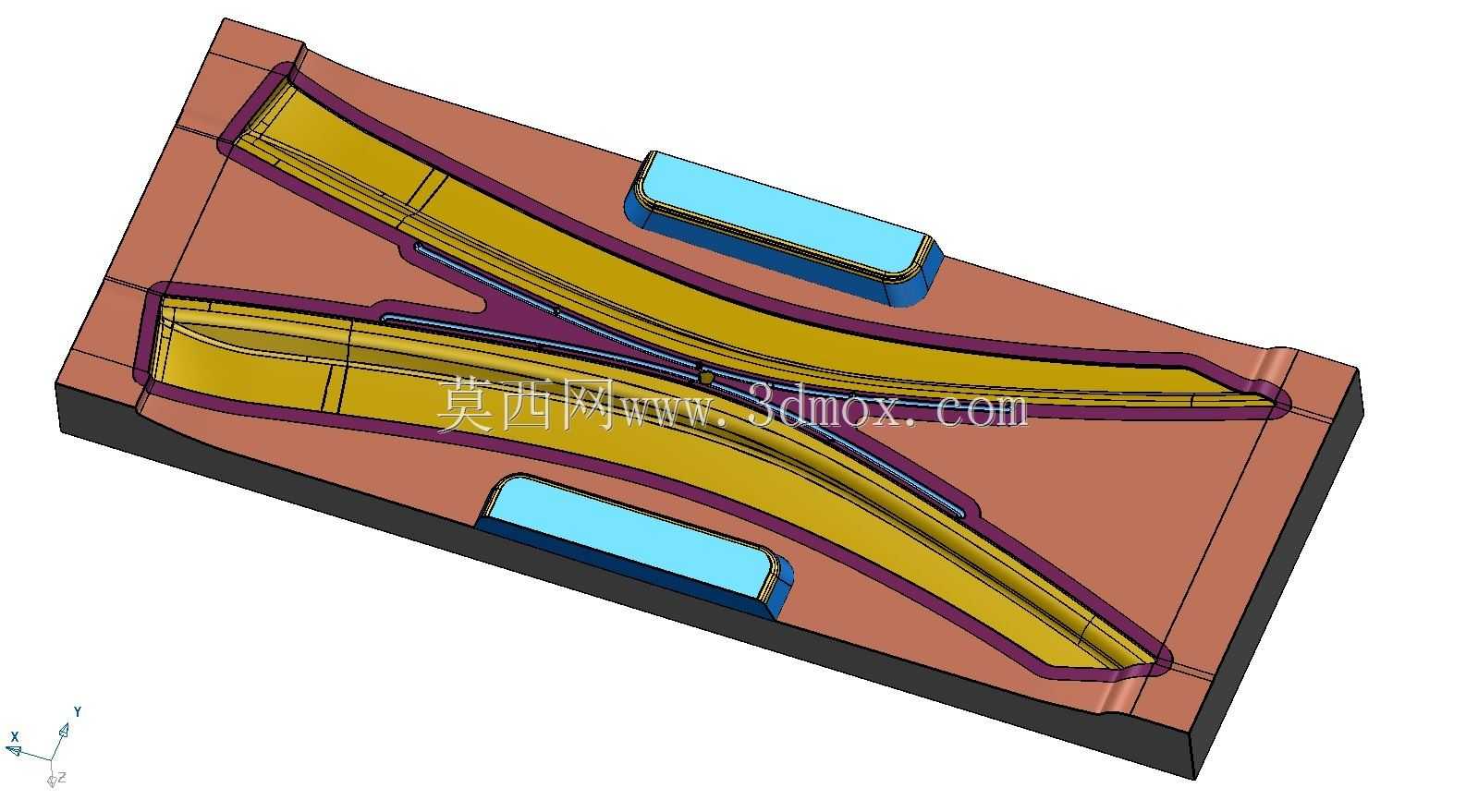

　　这套模具结构针对带双曲面导流槽的薄壁塑件开发，核心应用在日化包装类带狭长异形流道的塑件成型场景，日常接触的洗护类、美妆类带内置导流分隔结构的塑件，大多采用这类模架结构完成注塑生产。从实际生产需求出发，塑件本身的双Y型狭长导流槽深度与宽度比接近1.2:1，常规的直顶脱模结构很容易在脱模时拉伤槽壁的薄胶位，因此在分型面设计时特意将主分型面沿导流槽的曲面走势做了3度的斜度偏移，避免开模时型腔侧对胶位产生拉扯。模具的冷却系统采用了随形布局的两组蓝色水路组件，分别布置在型腔的上下两侧，距离型腔胶位的距离保持在12-15mm的均匀区间，避免出现局部冷却不均导致的塑件翘曲，尤其是狭长导流槽的位置，冷却不均会直接导致槽位变形，

　　无法满足后续装配的密封要求。从安装边界来看，整套模架的长宽尺寸适配160吨级的卧式注塑机容模空间，定位圈采用标准100mm直径规格，浇口套的进料口角度匹配注塑机喷嘴的R角尺寸，无需额外定制连接配件即可直接上机装夹。设计时特意将两个导流槽的进料点设置在Y型结构的交汇位置，采用潜伏式浇口进胶，熔体充模时可以沿两个导流槽的曲面同时向两端填充，避免出现一端缺胶或者熔接痕落在槽位密封面上的问题。模具的顶出结构采用了顶块与顶针组合的方式，在导流槽的平直段采用扁顶针贴合槽壁顶出，在两端的圆弧过渡位置采用随形顶块，保证顶出力均匀分布，不会顶穿薄壁胶位。整套结构的合模定位采用了四边零度直身定位，配合分型面上的精定位锁，合模时的重复定位精度可以控制在0.02mm以内，避免长期生产后出现分型面错位导致的飞边问题，尤其是狭长槽位的分型面一旦错位，飞边清理难度极大，会直接增加后续工序的人工成本。
