美洲虎造型注塑模具模芯加工结构

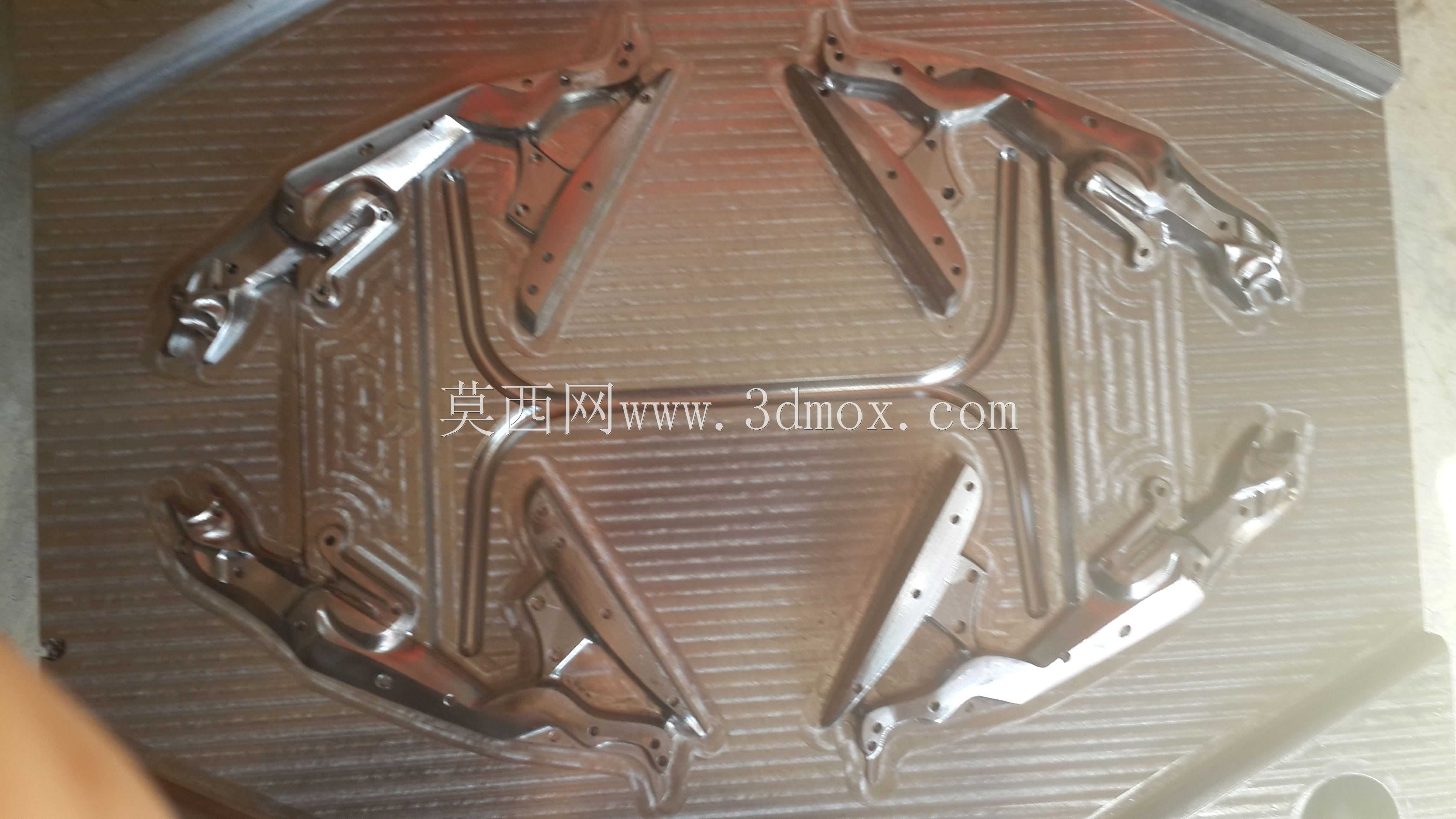

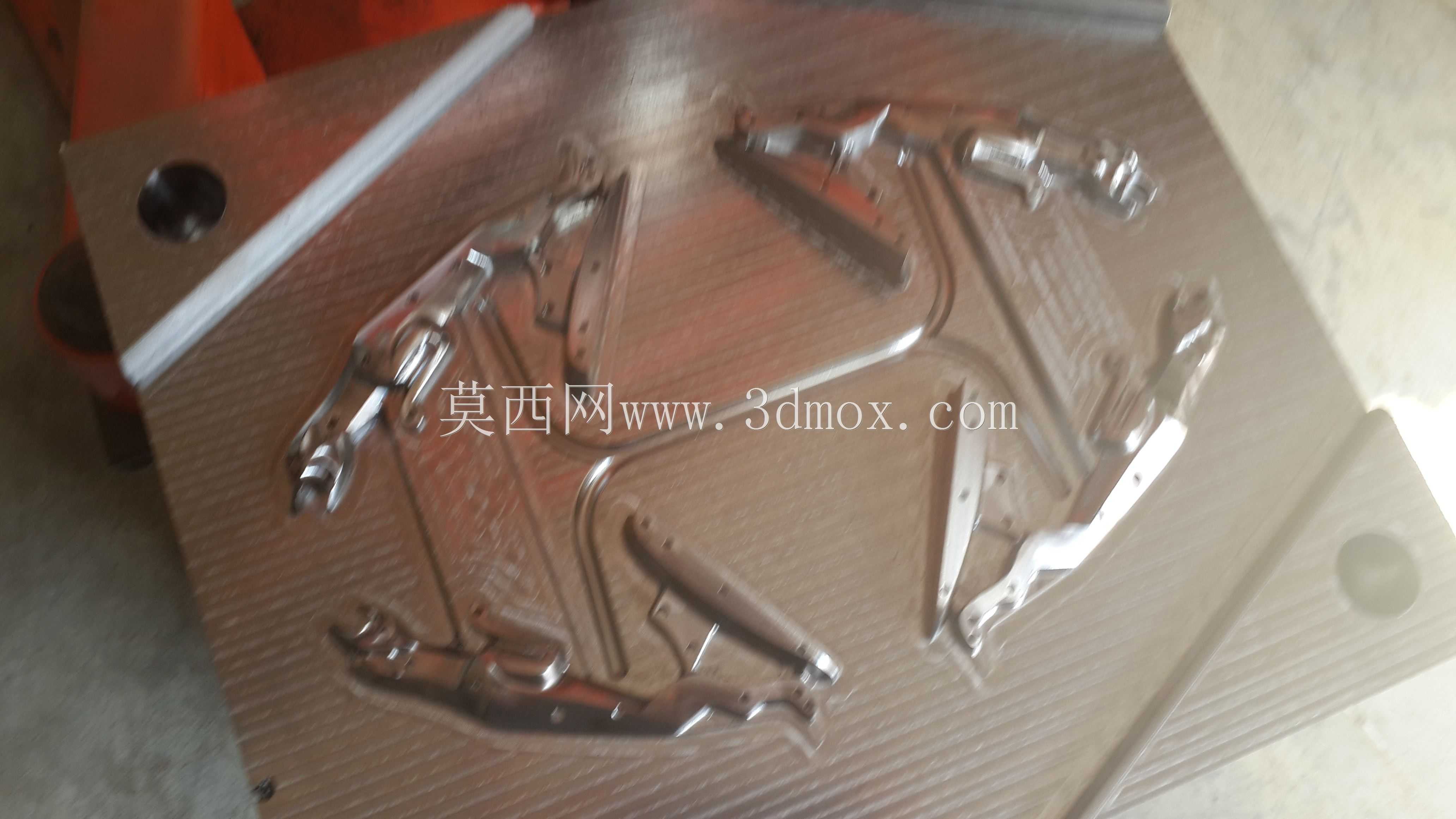

　　这套模芯针对仿生造型塑胶件的注塑成型需求设计，整体采用方形模坯加工，边角预留标准吊装孔与合模定位孔，可直接适配标准模架的安装槽位，无需额外做安装面二次加工，模坯厚度匹配常用注塑机的容模尺寸范围，安装时可直接通过压板压紧模坯侧边，适配120吨到180吨锁模力的卧式注塑机使用。从加工痕迹来看，模芯型腔采用高速铣削工艺一次成型，表面刀纹均匀，分型面沿仿生造型的最大轮廓线延伸，合模时可精准贴合母模分型面，减少飞边产生的概率。型腔内部的仿生造型细节完整，曲面过渡顺滑，针对造型上的凸起与凹陷结构，加工时预留了均匀的脱模斜度，避免顶出时出现塑件粘模、表面拉伤的问题。在流道设计上，模芯分型面预留了潜伏式浇口的加工位置，

　　浇口落点选在造型的非外观面区域，注塑完成后浇口痕迹不会影响塑件的外观质感，同时流道的转角处做了圆弧过渡，减少熔融塑胶流动时的阻力，保证填充过程中型腔各部位的压力均匀，避免出现缺胶、缩痕等成型缺陷。冷却水路的排布沿型腔轮廓走向设置，水路距离型腔表面的距离保持均匀，确保注塑过程中型腔各区域温度一致，减少塑件成型后的内应力，降低翘曲变形的概率。这套模芯主要用于生产装饰类仿生造型塑胶件，可应用在文创摆件、玩具配件、装饰贴片等产品的批量生产中，模芯的钢材选用预硬模具钢，加工完成后无需额外淬火处理即可具备足够的硬度与耐磨性，可满足十万模次以上的生产需求。模芯的边角做了倒角处理，避免安装搬运过程中出现磕碰伤，影响合模精度，

　　定位孔与模架定位销的配合公差控制在合理范围，拆装时可快速对位，减少上下模的调试时间。针对型腔内部的细小凸起结构，加工时做了圆角强化处理，避免生产过程中受注塑压力冲击出现崩角，延长模芯的使用寿命。顶针位置的排布避开了塑件的外观面，顶出力均匀分布在塑件的加强筋与边缘位置，顶出时不会导致塑件表面出现顶白、顶穿等问题。
