洗衣机内置传感组件结构设计方案

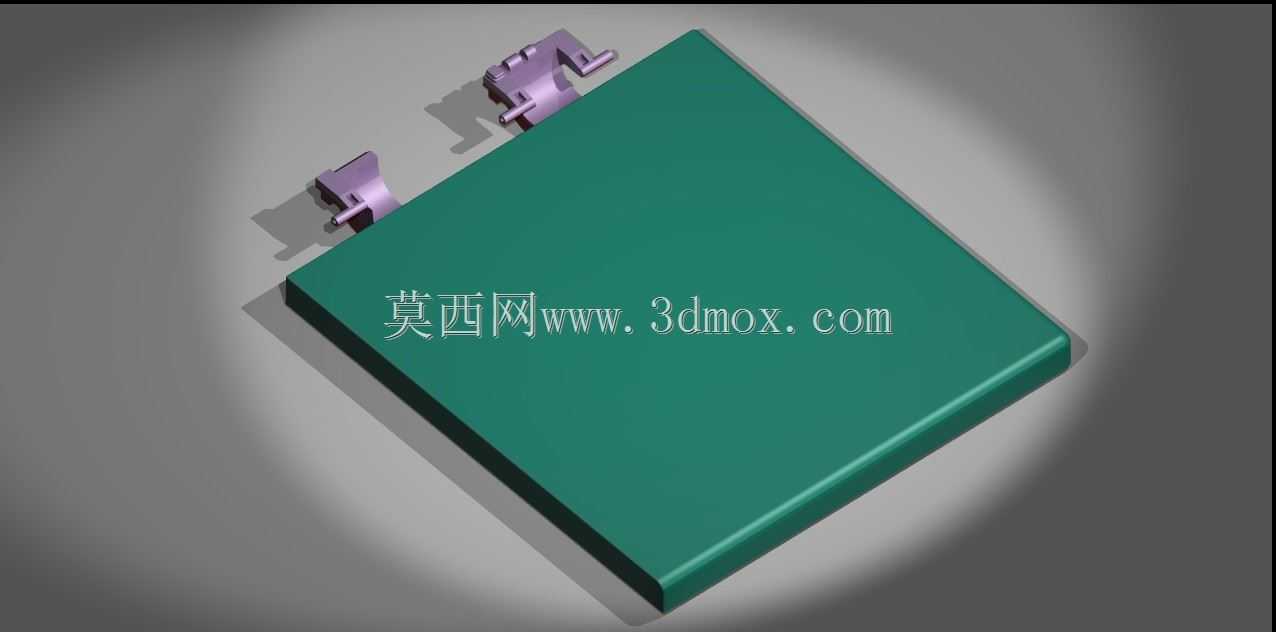

　　这套结构设计针对家用滚筒洗衣机的运行状态监测需求开发，核心承载面采用方形平板式基座设计，基座表面做平整化处理，可直接贴合洗衣机外筒侧壁的预留安装位，安装时无需额外加工适配垫片，基座边缘做小尺寸倒角处理，避免装配过程中划伤筒壁防腐涂层或操作人员手部。基座上方集成两组对称布置的卡扣式固定结构，卡扣采用弹性悬臂设计，卡入洗衣机筒壁预留的方形安装孔后可自动锁止，卡扣的悬臂长度经过反复校核，既保证安装时的推入阻力控制在人工可操作范围内，又能确保设备长期运行在振动工况下不会出现松脱移位，卡扣与基座的连接位置做了加厚过渡处理，可承受洗衣机高速脱水阶段产生的持续高频振动载荷，避免连接处出现应力断裂。

　　从实际应用场景来看，该组件主要用于实时采集洗衣机运行过程中的筒身振动幅度、转速波动以及衣物负载偏心数据，将采集到的物理信号转化为电信号传输至洗衣机主控板，主控板可根据反馈数据动态调整电机转速、进水时长以及脱水阶段的偏心校正逻辑，有效降低洗衣机运行时的异常噪音与振动，避免因衣物偏置过大导致的整机移位或部件损坏。设计过程中优先考虑了安装维护的便捷性，卡扣结构无需额外螺丝固定，售后更换时只需用平口工具撬动卡扣锁止端即可快速拆下组件，无需拆解洗衣机外筒的其他结构，大幅降低售后维护的工时成本。

　　在安装边界的考量上，基座整体厚度控制在较薄的尺寸区间，安装后突出筒壁的高度不会与洗衣机内部的走线槽、进水管路产生运动干涉，两组卡扣的中心距完全匹配主流品牌滚筒洗衣机筒壁的标准安装孔位，可实现跨型号通用适配。基座的材质选用耐潮湿、耐洗涤剂腐蚀的工程塑料，可长期在洗衣机内部高湿度、存在弱碱性洗涤剂挥发的环境下稳定工作，不会出现材质老化脆变的问题。传感元件的安装位在基座上做了下沉式定位槽设计，元件装入后可通过点胶或热熔柱固定，定位槽的尺寸公差控制在±0.1mm范围内，保证传感元件的感应面与筒壁的距离处于最佳检测区间，避免因安装位置偏差导致的检测数据失真。
